TTP111HD, TTP111HDL, TTP111HDLF, TTP111V — пассивные видеобалуны HD-TVI/AHD/HDCVI/CVBS

Одноканальные пассивные балуны BNC—витая пара для HD-TVI, AHD, HDCVI и CVBS. Питание не нужно; пара балунов передаёт видео по UTP CAT5e/CAT6 до 4K (8MP).

Пассивные видеобалуны TTP111 (один канал, без питания)

Модели семейства

TTP111HDМалогабаритный, BNC (вилка), выход на витую пару.

Вход/выход видео	1 × BNC (1 В п-п, 75 Ом)
Линия	RJ45 (UTP)
Дальность	HD-TVI 150 м, AHD 200 м, HDCVI 250 м при 8MP; CVBS 400 м (NTSC/PAL)
Полоса	50 Гц … 60 МГц (-3 дБ)
ESD	30 кВ (воздух), 15 кВ (контакт)
EFT	40 А (5/50 нс)
Молниезащита	2 А (8/20 мкс)
Габариты	15,5×30,8×16,5 мм
Вес	15 г

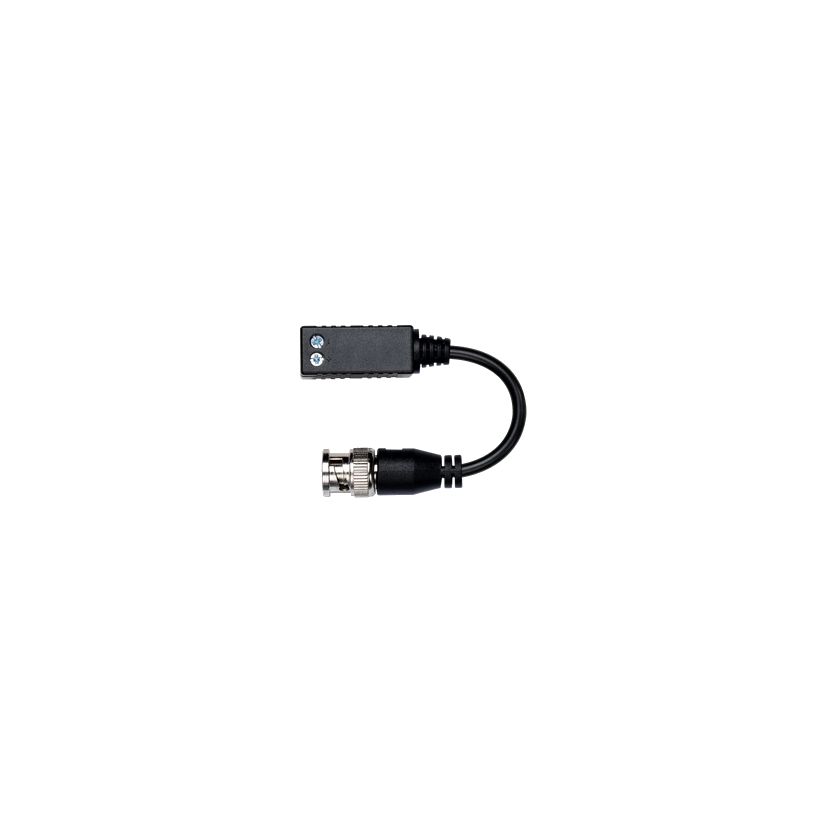

TTP111HDLС выводным «косичкой» (pigtail), BNC (вилка).

Вход видео	1 × BNC (вилка, 1 В п-п, 75 Ом)
Выход	1 × клемма (RJ45)
Макс. дальность	400 м по UTP CAT5e/CAT6
Полоса	50 Гц … 60 МГц (-3 дБ)
ESD	30 кВ (воздух), 15 кВ (контакт)
EFT	40 А (5/50 нс)
Молниезащита	2 А (8/20 мкс)
Габариты	15,5×16,8×143 мм
Вес	20 г

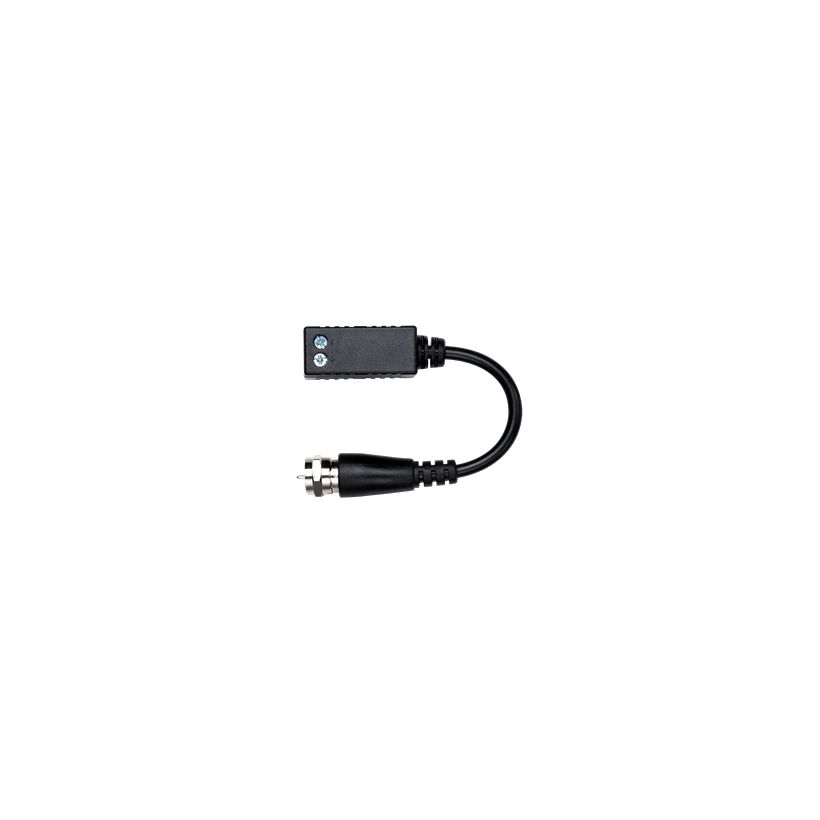

TTP111HDLFС «косичкой», BNC (розетка); в названии документа — «F Connector».

Вход видео	1 × BNC (розетка, 1 В п-п, 75 Ом)
Выход	1 × клемма (RJ45)
Макс. дальность	400 м по UTP CAT5e/CAT6
Полоса	50 Гц … 60 МГц (-3 дБ)
ESD	30 кВ (воздух), 15 кВ (контакт)
EFT	40 А (5/50 нс)
Молниезащита	2 А (8/20 мкс)
Габариты	15,5×16,8×143 мм
Вес	20 г

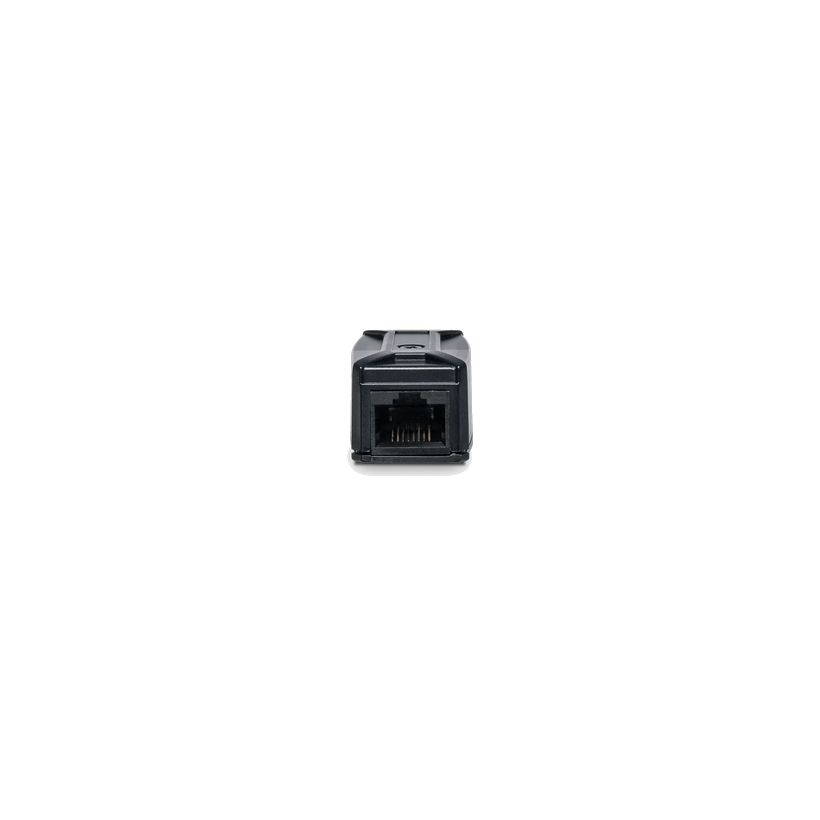

TTP111VBNC (вилка) — RJ45; защита в таблице характеристик не указана.

Вход/выход видео	1 × BNC (вилка, 1 В п-п, 75 Ом)
Линия	RJ45 (UTP)
Дальность	HD-TVI 100 м, AHD 200 м, HDCVI 200 м при 4K; CVBS 300 м (NTSC/PAL)
Полоса	50 Гц … 60 МГц (-3 дБ)
Температура	0…55 °C, хранение -20…85 °C
Габариты	69×25×20,7 мм
Вес	30 г

Как это работает и подключается

Пассивные: питание не требуется. Защиту от ESD, EFT и импульсных помех имеют TTP111HD, TTP111HDL, TTP111HDLF; у TTP111V защита в характеристиках не указана.
Время срабатывания защиты менее 1 нс. Соответствие IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5.
Рабочая температура 0…55 °C, хранение -20…85 °C, влажность до 95%.
Балуны парами: один на стороне камеры, второй на стороне регистратора.

Монтаж

Кабель: качественный UTP CAT5e или CAT6.
Дальность зависит от качества кабеля, камеры и регистратора — значения в таблице максимальные.
Монтаж должен делать квалифицированный специалист в соответствии с местными нормами.

Примеры

Камера HD-TVI/AHD/HDCVI по витой паре

Балун на камере и балун на регистраторе, между ними кабель UTP CAT5e/CAT6.

Подключение «на косичку»

У TTP111HDL/HDLF короткий выводной кабель (pigtail): документ называет это более простым и быстрым подключением.

Частые вопросы

Нужно ли питание для балуна?

Нет. Для этой линейки документ указывает «No power required».

Какой кабель применять?

UTP CAT5e или CAT6 (TTP111V — CAT5e и выше).

Какая максимальная дальность у TTP111HD?

CVBS 400 м; при 8MP HD-TVI 150 м, AHD 200 м, HDCVI 250 м.

Нюансы и грабли

Дальность зависит от формата: для HD-TVI (150 м при 8MP у TTP111HD) она меньше, чем для CVBS (400 м) — не ориентироваться на «400 м» из описаний.
У TTP111V дальности ниже, чем у TTP111HD: CVBS 300 м и HD-TVI 100 м при 4K.
В описании TTP111HD написано «BNC — клемма», а в таблице линия указана как RJ45 (UTP): уточнять по изделию.
Во введении TTP111HDL/HDLF заявлена передача «signal and power», но в особенностях — «No power required», питающих разъёмов в таблице нет. Для подачи питания по кабелю у SC&T отдельные модели TTP111HDP*.
