TTP414HD, TPP016HD — 4- и 16-канальные пассивные видеобалуны для HD-TVI/AHD/HDCVI/CVBS

Многоканальные пассивные балуны по UTP: TTP414HD на 4 BNC и TPP016HD на 16 BNC в панели 1U. Питание не нужно, поддерживается видео до 4K (8MP).

Модели семейства

TTP414HD4 порта BNC.

Видеоканалы	4 × BNC (1 В п-п, 75 Ом)
Линия	1 × 8-контактная клемма (UTP), 1 × RJ45
Дальность	HD-TVI 150 м и AHD 150 м при 4K, HDCVI 250 м при 4K, CVBS 400 м (NTSC/PAL)
Полоса	50 Гц … 60 МГц (-3 дБ)
Защита	ESD 30 кВ (воздух), 15 кВ (контакт); EFT 40 А (5/50 нс); молния 2 А (8/20 мкс)
Габариты	110×80,6×26,3 мм
Вес	195 г

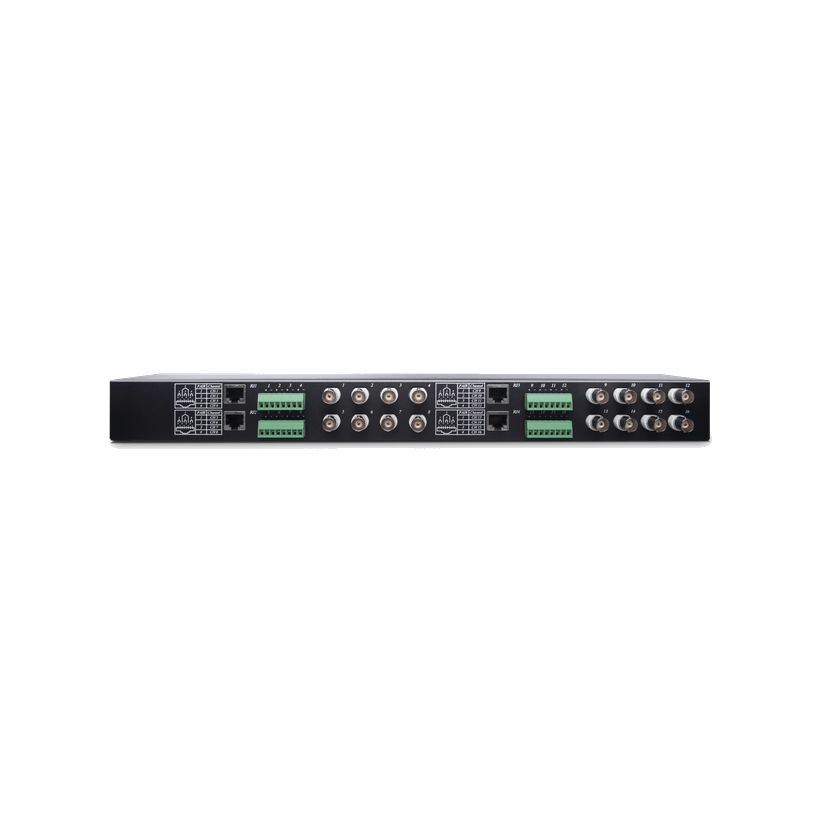

TPP016HD16 портов BNC, панель 1U.

Видеоканалы	16 × BNC (1 В п-п, 75 Ом)
Линия	4 × 8-контактная клемма (100 Ом) / 4 × RJ45
Дальность	HD-TVI 150 м и AHD 150 м при 4K, HDCVI 250 м при 4K, CVBS 400 м (NTSC/PAL)
Полоса	50 … 60 МГц (-3 дБ)
Защита	ESD 30 кВ (воздух), 15 кВ (контакт); EFT 40 А (5/50 нс); молния 2 А (8/20 мкс)
Температура	0…55 °C, хранение -20…85 °C
Габариты	483×103,5×44 мм
Вес	1380 г

Устройства реверсивные: BNC-сторона и RJ45-сторона равнозначны (по документу).
Питание не требуется. Время срабатывания защиты менее 1 нс; соответствие IEC 61000-4-2, -4-4, -4-5.

Кабель: качественный CAT5e UTP или CAT6 UTP, максимум 300 м работы (по тексту документа).
Кабель держать вдали от источников электромагнитных волн: микроволновки, радиооборудование, высоковольтные линии.
Использовать камеры одного видеоформата во всех каналах — иначе возможны помехи.
Монтаж — квалифицированным специалистом по местным нормам.

Четыре камеры по одному кабелю с RJ45

TTP414HD на одном конце — 4 BNC, на другом — 4 пары в клемме или RJ45.

Стойка поста охраны

TPP016HD — 16 каналов в стойке: это 16 пассивных балунов TTP111HD в панели 1U.

Можно ли смешивать HD-TVI и AHD камеры на одном балуне?

Нет: требуется один видеоформат, иначе возможны помехи.

Сколько каналов у TPP016HD?

16 BNC, линия выведена на 4 клеммы или 4 RJ45.

Камеры разных форматов в одном многоканальном балуне создают помехи — документ прямо это запрещает.
В документе расходятся цифры: в особенностях TTP414HD обещано 400 м, в разделе «Cable» — максимум 300 м, а в таблице 400 м только для CVBS. Для HD-форматов — по таблице (150–250 м).
У TPP016HD в особенностях «до 300 м по Ethernet», а в таблице HD-TVI и AHD — 150 м при 4K.
