ДУ-1 — одноканальный видеоприёмник Себокс

Одноканальный видеоприёмник ДУ-1: корпус, плата в термотрубке и варианты с грозозащитой по видеовходу. Питание 12…20 В, выходное сопротивление 75 Ом.

Видеоприёмники Себокс ДУ-1

Модели семейства

ДУ-1Видеоприёмник в пластмассовом корпусе для установки в помещении. Базовая модель.
ДУ-1
Каналы1 вход / 1 выход
Питание12…20 В; потребление 50 мА при 12 В
Коэффициент усиления0,5…2 раза
Выходное напряжение3 В
Полоса пропусканияне менее 0…7 МГц
ВЧ-коррекцияна 7 МГц 1…3 раза (0…9 дБ)
Выходное сопротивление75 Ом
Габариты90×64×35 мм
ДУ-1ТПлата в термотрубке с колодками; в остальном как ДУ-1.
ДУ-1Т
Габариты40×50×18 мм

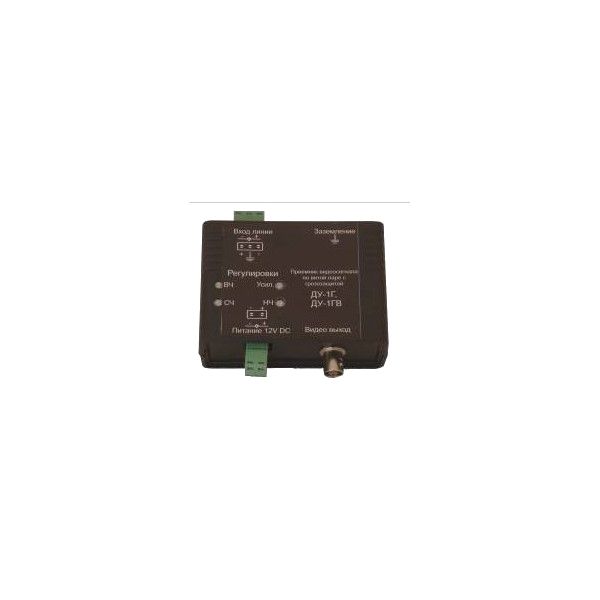

ДУ-1ГПолностью аналогичен ДУ-1, дополнительно грозозащита по видеовходу.
ДУ-1Г
Габаритыкак у ДУ-1: 90×64×35 мм

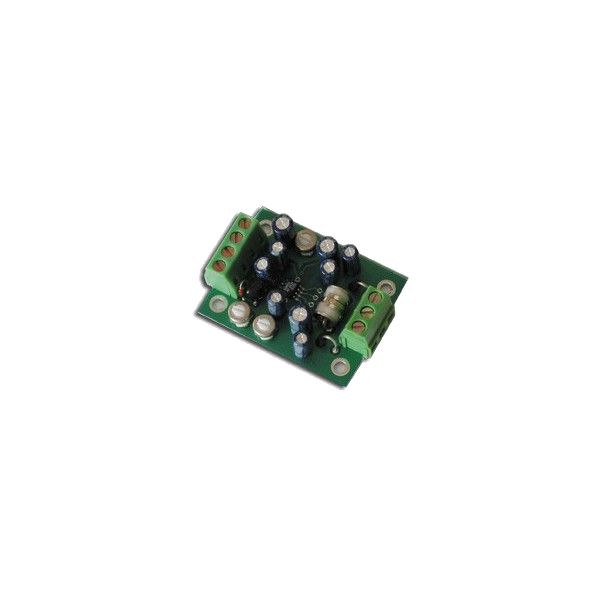

ДУ-1ПГПлата с колодками с грозозащитой по видеовходу; в остальном как ДУ-1.
ДУ-1ПГ
Габариты40×50×18 мм

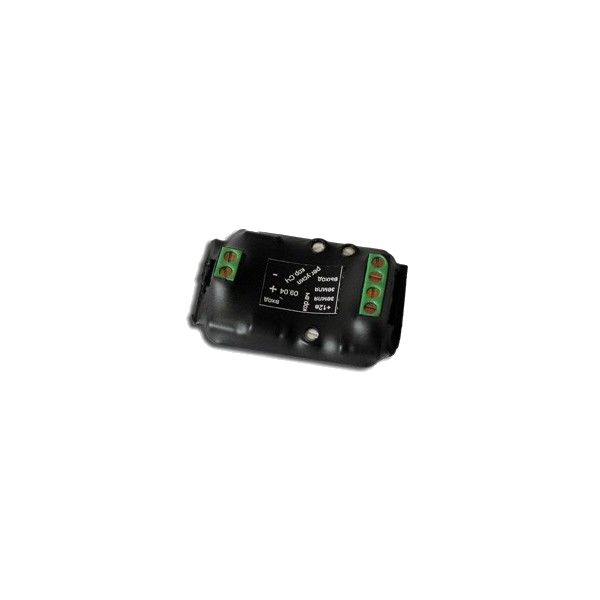

ДУ-1ТГПлата в термотрубке с винтовыми колодками, грозозащита по видеовходу; в остальном как ДУ-1.
ДУ-1ТГ
Габариты42×50×13 мм

Как это работает и подключается

Монтаж

Примеры

Пост охраны

Приёмник ДУ-1 в корпусе на входе видеорегистратора или монитора, вариант Г — если линия открыта грозовым наводкам.

Плата в аппаратной

ДУ-1Т или ДУ-1ПГ, когда приёмник ставят внутрь другого корпуса.

Частые вопросы

Какое питание у ДУ-1?

12…20 В, потребление 50 мА при 12 В.

Чем ДУ-1Г отличается от ДУ-1?

Тем же изделием с дополнительной грозозащитой по видеовходу.
