ГЗ-РК-Р, ГЗ-РК-Т, ГЗ-Т — грозозащита для коаксиального кабеля и витой пары (Себокс)
Грозозащита сигнальных линий: ГЗ-РК-Р в пластмассовом корпусе с разъёмами BNC и платы в термотрубке ГЗ-РК-Т (коаксиал) и ГЗ-Т (двухпроводная витая пара).
Модели семейства
ГЗ-РК-РГрозозащита для коаксиального сигнального кабеля в пластмассовом корпусе с разъёмами BNC и винтовым зажимом заземления.
| Габариты | 70×50×24 мм |
| Линии связи | разъёмы BNC |
| Заземление | винтовой зажим |
ГЗ-РК-ТПлата в термотрубке для коаксиального кабеля, винтовые колодки для крепления кабелей.
| Габариты | 25×35×18 мм |
| Подключение | винтовые колодки |

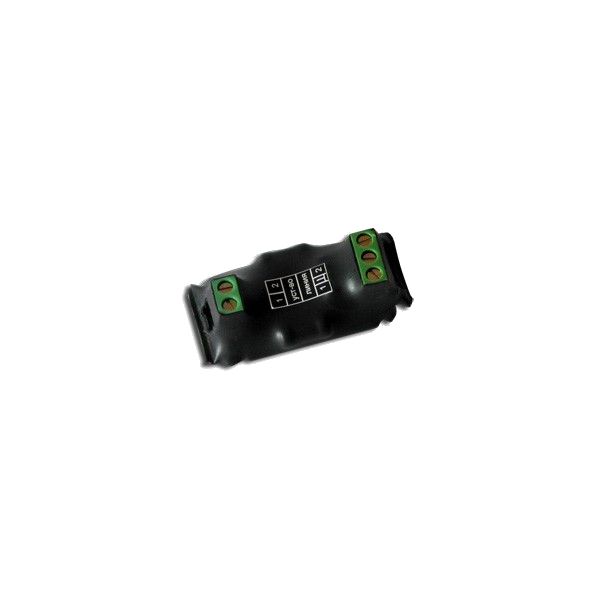

ГЗ-ТПлата в термотрубке для двухпроводных сигнальных линий типа «витая пара» (по названию раздела сайта), винтовые колодки для кабелей.
| Габариты | 34×45×18 мм |
| Подключение | винтовые колодки |
Как это работает и подключается
- ГЗ-РК-Р, ГЗ-РК-Т — для коаксиального сигнального кабеля, ГЗ-Т — для двухпроводных сигнальных линий типа «витая пара».
- Многоканальная грозозащита для «витой пары» или коаксиального кабеля в одном корпусе (уличное исполнение и корпус для 19-дюймовой стойки, металлический или пластмассовый) делается под заказ с нужным числом каналов.
Монтаж
- ГЗ-РК-Р подключается к линии по разъёмам BNC, заземляется на винтовой зажим на корпусе.
- ГЗ-РК-Т и ГЗ-Т — платы в термотрубке, кабели подключаются на винтовые колодки; корпус или бокс для них нужно предусмотреть отдельно.
Примеры
Камера на коаксиале
ГЗ-РК-Р ставят в разрыв линии: BNC на входе и выходе, заземление на винтовой зажим.
Витая пара
ГЗ-Т в термотрубке подключают винтовыми колодками к паре проводов.
Частые вопросы
Чем ГЗ-РК-Т отличается от ГЗ-Т?
ГЗ-РК-Т — плата 25×35×18 мм для коаксиального кабеля, ГЗ-Т — плата 34×45×18 мм для двухпроводной витой пары.
Нюансы и грабли
- Уровни защиты, напряжения срабатывания и токи на страницах не указаны: параметры защиты запрашивать у производителя.
- У ГЗ-РК-Р под заземление предусмотрен отдельный винтовой зажим: его нужно использовать при монтаже.
Документация
- Себокс — страница изделия ГЗ-РК-Р на сайте производителя (http://seboks.ru/-/54--.html)
- Себокс — страница изделия ГЗ-РК-Т на сайте производителя (http://seboks.ru/-/53--.html)
- Себокс — страница изделия Грозозащита на заказ на сайте производителя (http://seboks.ru/-/55--.html)
- Себокс — страница изделия ГЗ-Т на сайте производителя (http://seboks.ru/-2-/52--.html)
