Себокс · корректоры и магистральные усилители видеосигнала

КР-1, ВУ-М, ВУ-1М, ВУ-2М — корректоры и магистральные усилители видеосигнала (Себокс)

Корректоры КР-1 и магистральные усилители видеосигнала ВУ-М, ВУ-МР, ВУ-1М и ВУ-2М: повышают дальность и качество передачи, питание от 11,5 до 24 В.

Модели семейства

КР-1Корректор в корпусе для установки в помещении.

Каналы	1 вход / 1 выход
Питание	12…24 В; потребление 100 мА при 12 В, 50 мА при 24 В
Коэффициент усиления	1…10 раз на нагрузку 75 Ом (регулируется)
Выходное напряжение	до 12 В на нагрузку 75 Ом
Полоса пропускания	до 11 МГц
ВЧ-коррекция	на 6 МГц 0…3 дБ, на 10 МГц 0…6 дБ

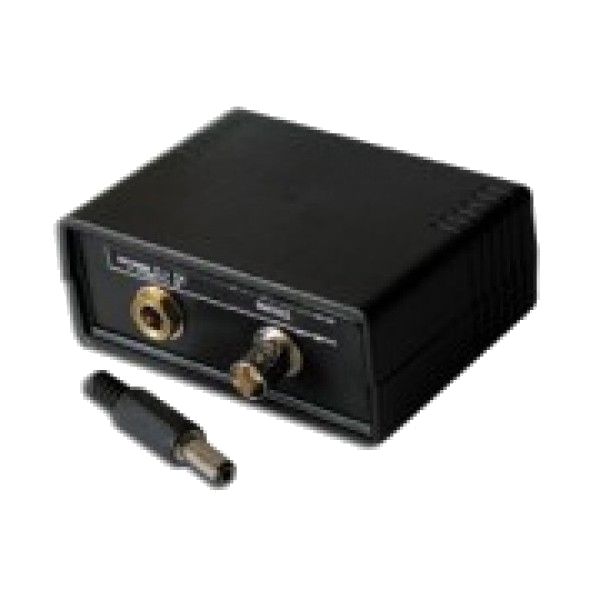

ВУ-МОдноканальный магистральный усилитель видеосигнала в пластмассовом корпусе с ушками для крепления на стену; работает вместе с корректорами.

Питание	12 В
Крепление	ушки на стену

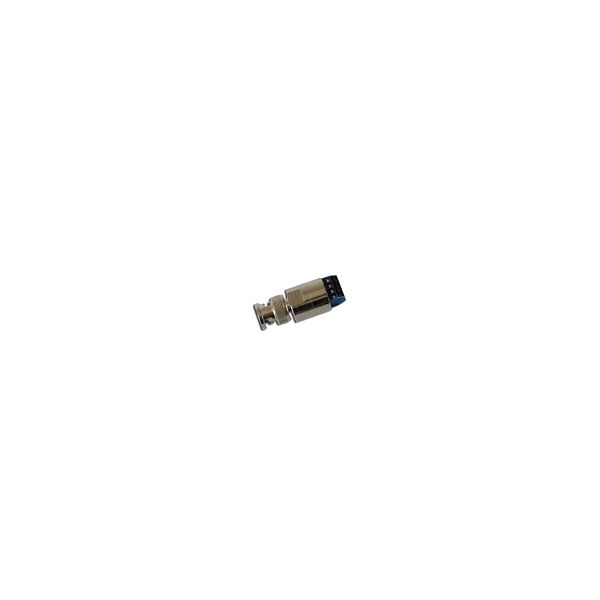

ВУ-МРОдноканальный магистральный усилитель в BNC-разъёме; устанавливается на BNC-разъём видеокамеры, работает вместе с корректорами.

Питание	12 В
Установка	на BNC-разъём видеокамеры

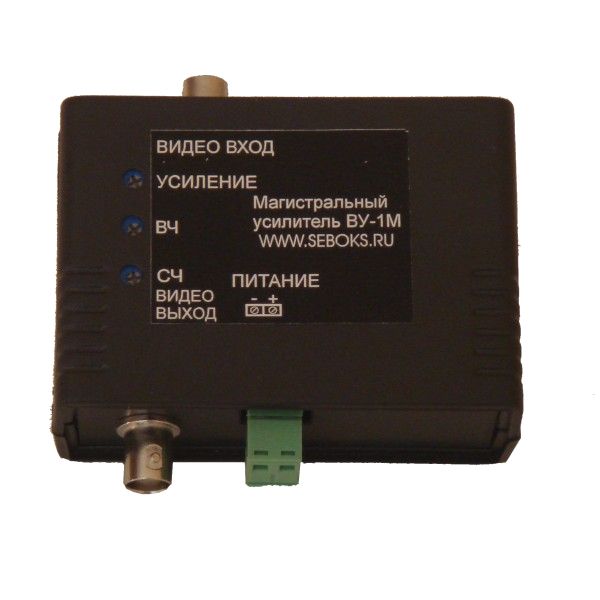

ВУ-1МКорпусной магистральный усилитель для установки в помещении, серия повышенной дальности.

Каналы	1 вход / 1 выход
Питание	12…24 В; потребление 100 мА при 12 В, 50 мА при 24 В
Коэффициент усиления	1…10 раз на нагрузку 75 Ом (регулируется)
ВЧ-коррекция	на 6 МГц 0…3 дБ, на 10 МГц 0…6 дБ
СЧ-коррекция	0…14 дБ
Габариты	90×64×35 мм

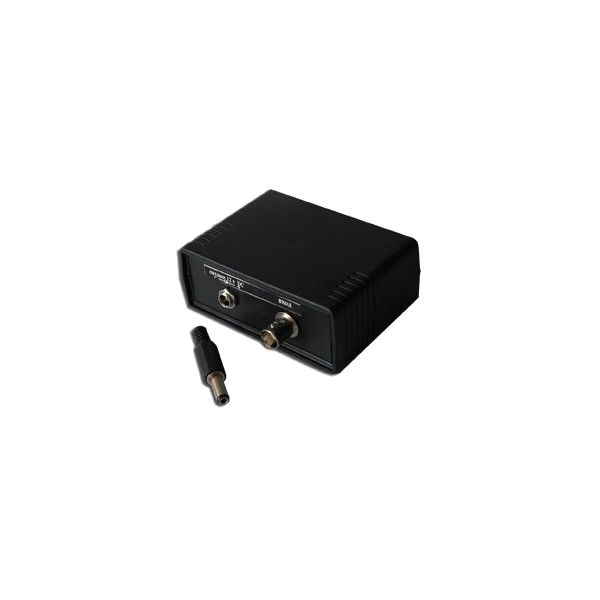

ВУ-2МКорпусной магистральный усилитель для установки в помещении, серия обычной дальности.

Раздел сайта назван «корректоры видеосигнала для РК-кабеля»: КР-1 компенсирует потери на высоких частотах (коррекция на 6 и 10 МГц).
ВУ-М и ВУ-МР по описанию предназначены для совместной работы с корректорами и «повышают дальность передачи и качество видеосигнала».
ВУ-1М — серия повышенной дальности, ВУ-2М — обычной дальности, по названиям разделов сайта.
Многоканальные варианты в одном корпусе (в том числе уличное исполнение и корпус для 19-дюймовой стойки, металлический или пластмассовый) с нужным числом каналов и питанием =12 В, ~24 В или ~220 В производитель делает под заказ.

Питание: ВУ-М и ВУ-МР — 12 В, КР-1 и ВУ-1М — 12…24 В, ВУ-2М — 11,5…20 В.
КР-1, ВУ-1М, ВУ-2М описаны как корпусные, для установки в помещении; ВУ-МР монтируется на BNC-разъём камеры, ВУ-М крепится за ушки на стену.

Длинная линия на РК-кабеле

Корректор КР-1 или усилитель ВУ-1М на приёмном конце для восстановления сигнала.

Усилитель прямо на камере

ВУ-МР надевается на BNC-разъём камеры и питается от 12 В.

Чем ВУ-1М отличается от ВУ-2М?

ВУ-1М — серия повышенной дальности с усилением 1…10 раз, питание 12…24 В; ВУ-2М — обычной дальности, усиление 0,5…2 раза, питание 11,5…20 В.

Куда устанавливается ВУ-МР?

Прямо на BNC-разъём видеокамеры, питание 12 В.

В тексте страницы ВУ-1М знаки в строках «Vвых» и «полоса» потеряны при сохранении: выходное напряжение и полосу ВУ-1М здесь не приводим, сверять по странице производителя.
У КР-1 текст страницы обрывается многоточием после ВЧ-коррекции: остальные параметры (если были) неизвестны.
Питание у моделей разное (12 В, 12…24 В, 11,5…20 В): не менять один усилитель на другой без сверки напряжения.
