Себокс · микрофоны для видеонаблюдения

МКУ-2П, МКУ-4П, МКУ-5П, МКУ2-1П, МКУ2-2П, МКУ2-2ФП — микрофоны на капсюле SSK и адаптер А-МКУ-2/3-Р (Себокс)

Малогабаритные электретные микрофоны диаметром 7 мм: трёхпроводные МКУ-2П, МКУ-4П, МКУ-5П (некоторые с АРУ) и двухпроводные МКУ2-1П, МКУ2-2П, МКУ2-2ФП; адаптер 2/3 провода.

Модели семейства

МКУ-2ПТрёхпроводной, с ручной регулировкой усиления и защитой от переполюсовки.

Провода	3
Питание	12 В (8,5…15 В); потребление 3 мА
Сопротивление нагрузки	10 кОм
Макс. выходное напряжение	1,4 В (на 47 кОм)
Регулировка усиления	5…300 раз
Дальность передачи	не менее 1 км (провод диаметром 0,5 мм)
Габариты	длина 29 мм, диаметр 7 мм; входное отверстие 2 мм

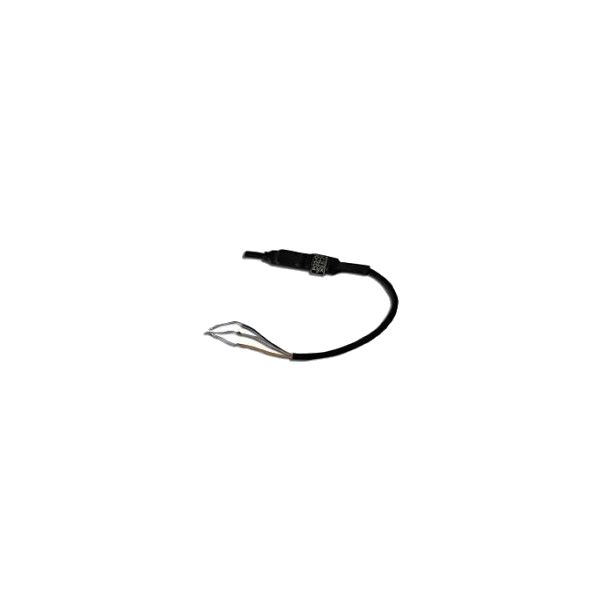

МКУ-4ПТрёхпроводной, с АРУ и защитой по питанию от переполюсовки.

Провода	3
Питание	12 В (9…15 В); потребление 6 мА
Сопротивление нагрузки	5 кОм
Макс. выходное напряжение	1,5 В (на 47 кОм)
АРУ	не менее 20 дБ
Дальность передачи	не менее 1000 м (провод диаметром 0,5 мм)
Габариты	длина 25 мм, диаметр 7 мм; входное отверстие 5 мм

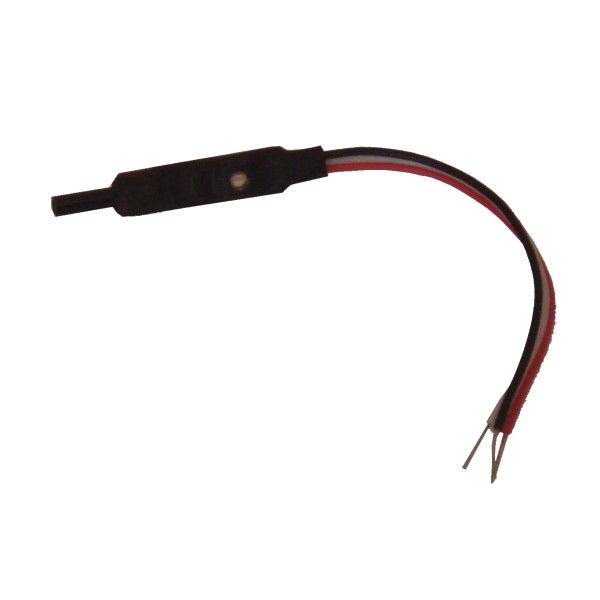

МКУ-5ПТрёхпроводной, с АРУ и ручной регулировкой усиления, защита от переполюсовки.

Провода	3
Питание	12 В (8,5…15 В); потребление 3 мА
Сопротивление нагрузки	10 кОм
Макс. выходное напряжение	1,4 В (на 47 кОм)
АРУ	не менее 20 дБ
Регулировка усиления	5…300 раз
Дальность передачи	не менее 1 км (провод диаметром 0,5 мм)
Габариты	длина 29 мм, диаметр 7 мм; входное отверстие 5 мм

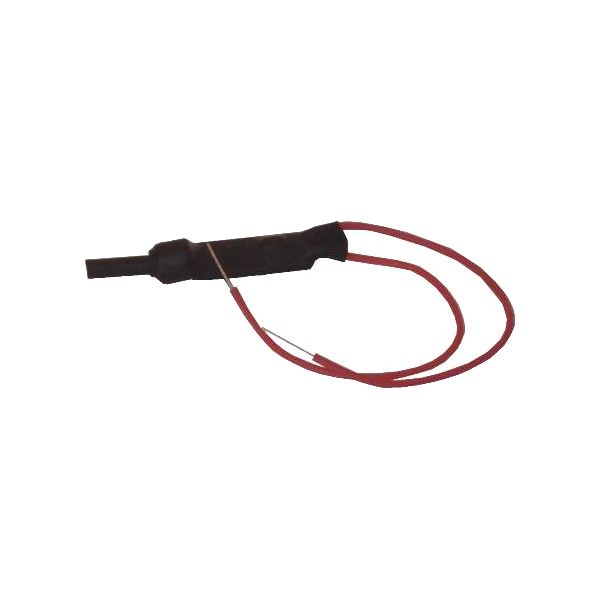

МКУ2-1ПДвухпроводной микрофон.

Провода	2
Питание	12 В (8,5…15 В); потребление 5 мА
Сопротивление нагрузки	1,0 кОм
Макс. выходное напряжение	2,0 В (на 10 кОм)
Полоса частот	150…10 000 Гц
Дальность передачи	не менее 2 км (провод диаметром 0,5 мм)
Габариты	длина 29 мм, диаметр 7 мм; входное отверстие 5 мм

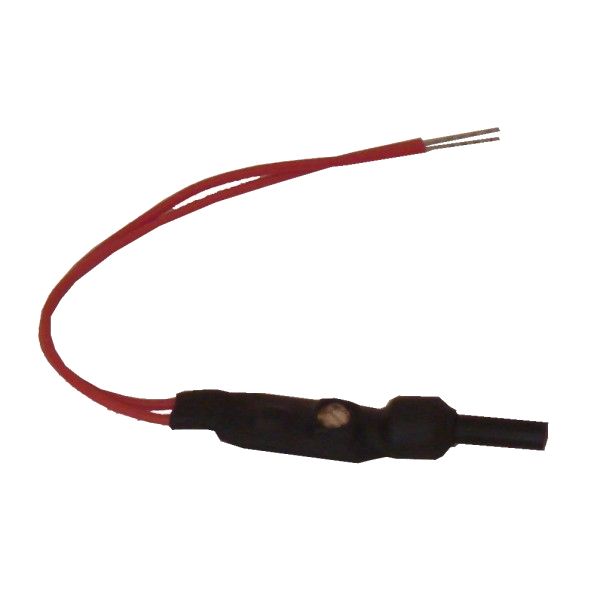

МКУ2-2ПДвухпроводной микрофон с ручной регулировкой усиления.

Провода	2
Питание	12 В (8,5…15 В); потребление 5 мА
Сопротивление нагрузки	1,0 кОм
Макс. выходное напряжение	2,0 В (на 10 кОм)
Регулировка усиления	5…300 раз
Дальность передачи	не менее 2 км (провод диаметром 0,5 мм)
Габариты	длина 29 мм, диаметр 7 мм; входное отверстие 5 мм

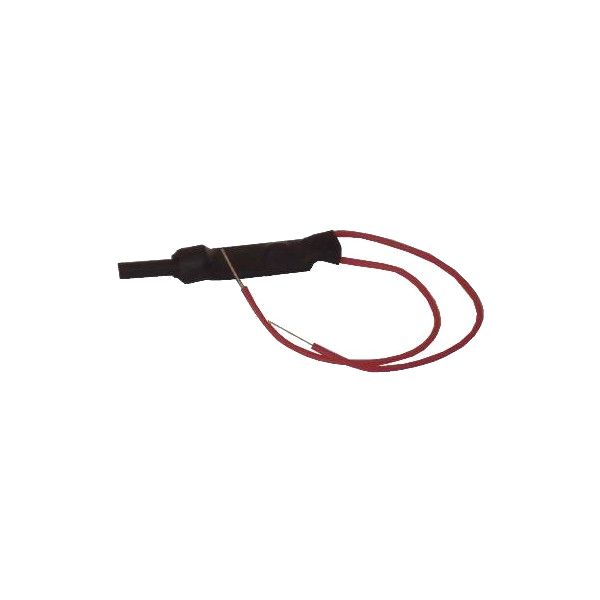

МКУ2-2ФПДвухпроводной микрофон с пониженным напряжением питания.

Провода	2
Питание	9 В (7…12 В); потребление 5 мА
Сопротивление нагрузки	1,0 кОм
Макс. выходное напряжение	2,0 В (на 10 кОм)
Полоса частот	150…10 000 Гц
Дальность передачи	не менее 2 км (провод диаметром 0,5 мм)
Габариты	длина 29 мм, диаметр 7 мм; входное отверстие 5 мм

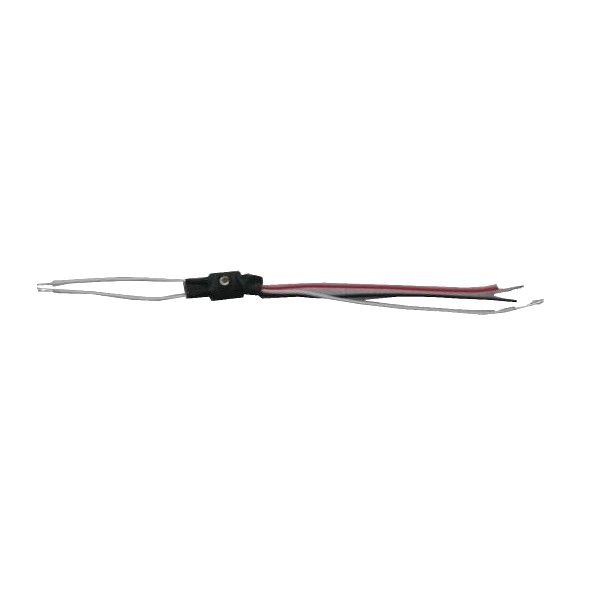

А-МКУ-2/3-РАдаптер для сопряжения перечисленных в таблице 2-проводных микрофонов с 3-проводной линией, с регулировкой уровня выходного сигнала.

Назначение	сопряжение 2-проводных микрофонов с 3-проводной линией
Регулировка	уровня выходного сигнала
Габариты	10×6×4 мм

Как это работает и подключается

По страницам: МКУ2-… — двухпроводные исполнения, МКУ-…П — трёхпроводные.
АРУ не менее 20 дБ указана у МКУ-4П и МКУ-5П; ручная регулировка усиления 5…300 раз — у МКУ-2П, МКУ-5П и МКУ2-2П.
Раздел сайта назван «на основе электретного капсюльного микрофона типа SSK».

Монтаж

Питание 12 В: МКУ2-2ФП рассчитан на 9 В (7…12 В), остальные — 8,5…15 В (МКУ-4П — 9…15 В).
Длина линии: не менее 1 км для МКУ-2П и МКУ-5П, не менее 1000 м для МКУ-4П, не менее 2 км для МКУ2-…, при проводе диаметром 0,5 мм.
Защита от переполюсовки указана для МКУ-2П, МКУ-5П, МКУ-4П (по питанию); для МКУ2-… не названа.

Примеры

Скрытая установка

Малогабаритный корпус: диаметр 7 мм, входное отверстие 2 мм (МКУ-2П) или 5 мм (остальные).

Двухпроводная линия в трёхпроводную систему

Адаптер А-МКУ-2/3-Р согласует 2-проводный микрофон с 3-проводной линией и позволяет регулировать уровень.

Частые вопросы

Чем МКУ-2П отличается от МКУ-5П?

Отверстие капсюля 2 мм у МКУ-2П и 5 мм у МКУ-5П; у МКУ-5П дополнительно АРУ не менее 20 дБ.

Какой микрофон выбрать для линии 2 км?

Производитель указывает не менее 2 км для двухпроводных МКУ2-1П, МКУ2-2П и МКУ2-2ФП при проводе диаметром 0,5 мм.

Нюансы и грабли

Максимальное выходное напряжение измерено на разных нагрузках (47 кОм у трёхпроводных, 10 кОм у двухпроводных): значения не сравнивать напрямую.
Таблица микрофонов, которые поддерживает адаптер А-МКУ-2/3-Р, на странице не приведена: совместимость уточнять у производителя.
Значение буквы «Ф» в МКУ2-2ФП на странице не объяснено; известно только напряжение питания 9 В (7…12 В).

Документация

Себокс — страница изделия МКУ-2П на сайте производителя (http://seboks.ru/-ssk/2--2.html)
Себокс — страница изделия МКУ-4П на сайте производителя (http://seboks.ru/-ssk/3--4.html)
Себокс — страница изделия МКУ-5П на сайте производителя (http://seboks.ru/-ssk/4--5.html)
Себокс — страница изделия МКУ2-1П на сайте производителя (http://seboks.ru/dvuhprovodnyessk/356-mku2-1p.html)
Себокс — страница изделия МКУ2-2П на сайте производителя (http://seboks.ru/dvuhprovodnyessk/357-2-2.html)
Себокс — страница изделия МКУ2-2ФП на сайте производителя (http://seboks.ru/dvuhprovodnyessk/358-2-2.html)
Себокс — страница изделия А-МКУ-2/3-Р на сайте производителя (http://seboks.ru/adapterysopryaj/360--23-.html)
