СУ-1 — одноканальный видеопередатчик Себокс

Одноканальный видеопередатчик СУ-1 в четырёх конструкциях (корпус, плата, плата в термотрубке, герметичный корпус) и вариантах с грозозащитой; питание 12…15 В.

Модели семейства

СУ-1Видеопередатчик в пластмассовом корпусе для установки в помещении. Базовая модель, по ней описаны остальные.

Каналы	1 вход / 1 выход
Питание	12…15 В; потребление 30 мА при 12 В
Вход	75 Ом, 1 В
Выход	4,5 В на нагрузку 100 Ом (не регулируется)
Полоса пропускания	0…7 МГц
Габариты	90×64×35 мм
Защита	от переполюсовки питания

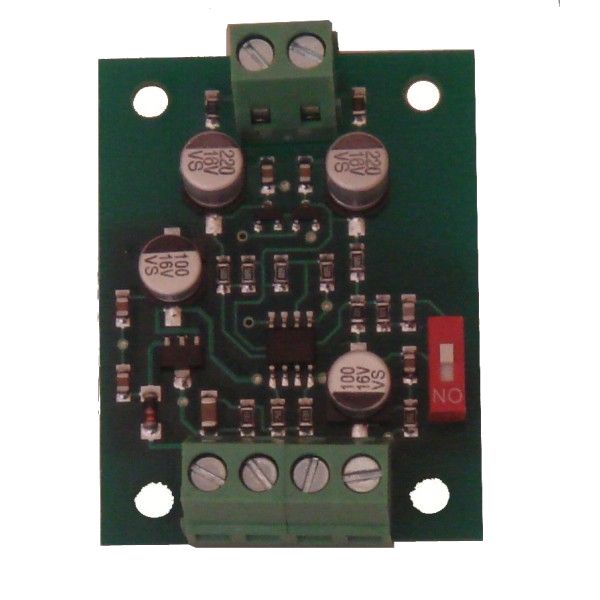

СУ-1ППлата с колодками для установки в помещении; в остальном как СУ-1.

Габариты	42×50×18 мм
Исполнение	плата с колодками

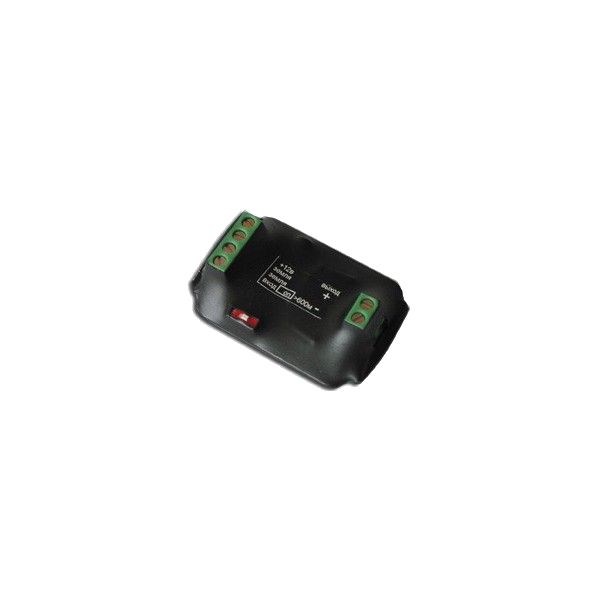

СУ-1ТПлата в термотрубке с колодками для установки в помещении; в остальном как СУ-1.

Габариты	42×50×18 мм
Исполнение	плата в термотрубке с колодками

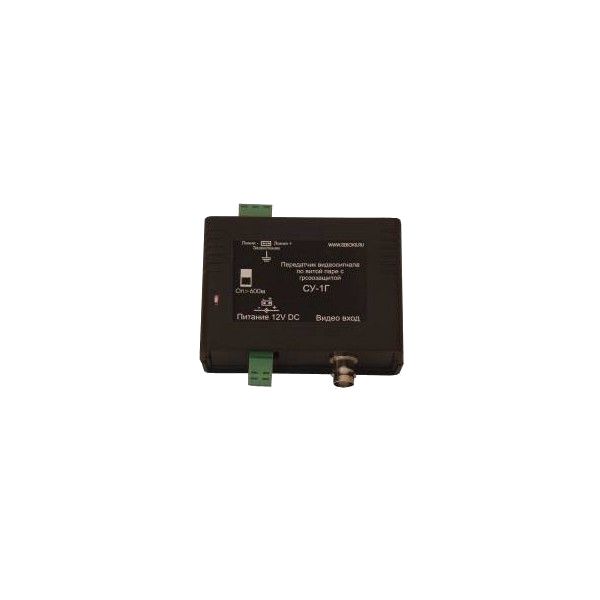

СУ-1ГПолностью аналогичен СУ-1, дополнительно грозозащита по видеовыходу.

Габариты	как у СУ-1: 90×64×35 мм
Грозозащита	по видеовыходу (так указано на странице)

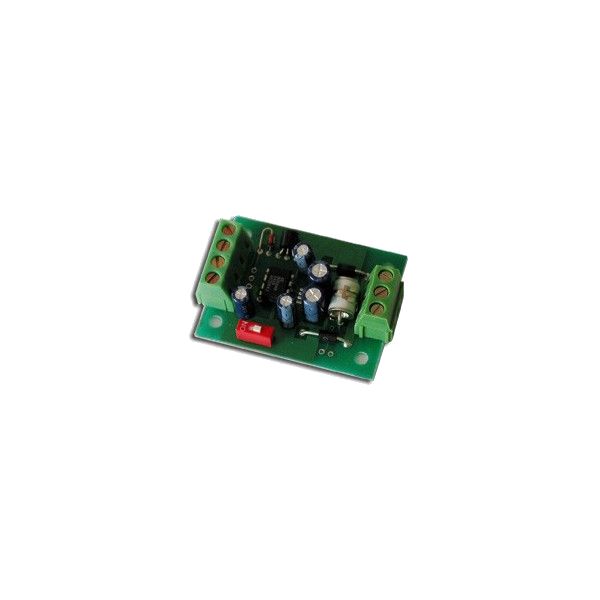

СУ-1ПГАналог СУ-1П с грозозащитой по видеовыходу.

Габариты	как у СУ-1П: 42×50×18 мм
Грозозащита	по видеовыходу

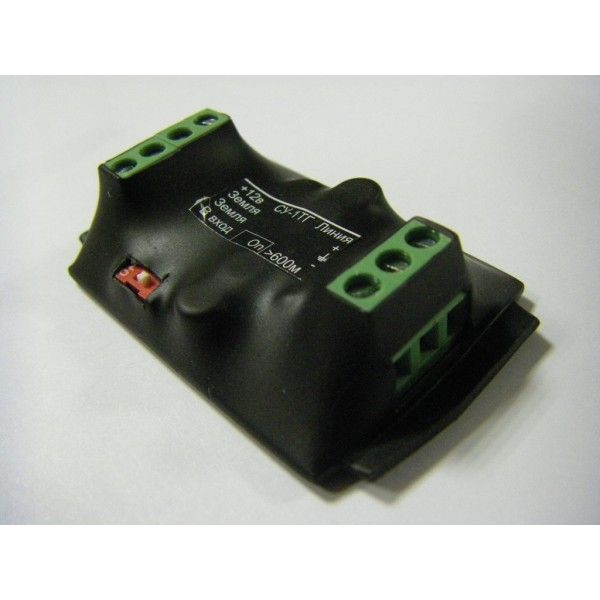

СУ-1ТГПлата в термотрубке с винтовыми колодками для установки в помещении, грозозащита по видеовходу.

Габариты	42×50×13 мм
Грозозащита	по видеовходу (так указано на странице)

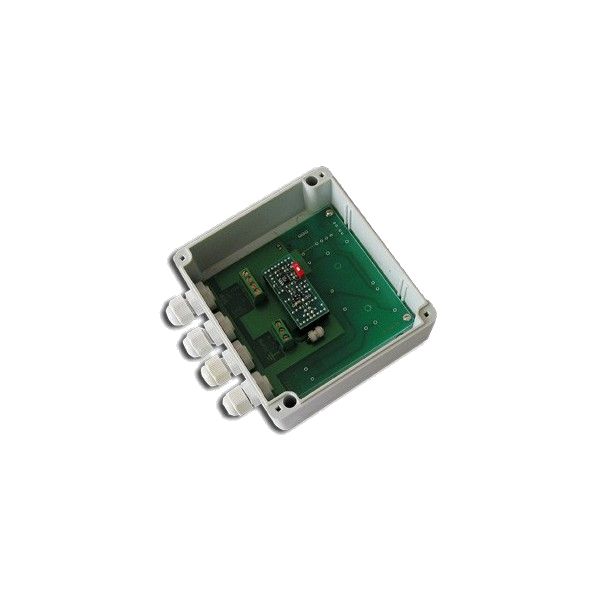

СУ-1УГГерметичный корпус с тремя кабельными гермовводами для установки на улице, с грозозащитой; в остальном как СУ-1.

Габариты корпуса	110×100×56 мм
Гермовводы	3 шт.
Подключение	кабели крепятся на плате под винтовые колодки
Установка	на улице

Как это работает и подключается

Передатчик принимает видеосигнал на вход 75 Ом (1 В) и отдаёт на линию 4,5 В на нагрузке 100 Ом; уровень выхода у СУ-1 не регулируется.
Буква Г в обозначении — вариант с дополнительной грозозащитой; П — плата с колодками, Т — плата в термотрубке, У — уличное исполнение.
Многоканальные варианты в одном корпусе (в том числе уличное исполнение и корпус для 19-дюймовой стойки, металлический или пластмассовый) с нужным числом каналов и питанием =12 В, ~24 В или ~220 В производитель делает под заказ.

Монтаж

Питание 12…15 В; в модели СУ-1 указана защита от переполюсовки питания.
СУ-1, СУ-1П, СУ-1Т, СУ-1Г, СУ-1ПГ, СУ-1ТГ производитель указывает для установки в помещении; на улицу — только СУ-1УГ.

Примеры

Камера в помещении

Компактная плата СУ-1П или СУ-1Т, если корпус не нужен, а место под плату есть.

Камера на улице

СУ-1УГ: герметичный корпус с гермовводами и грозозащитой.

Частые вопросы

Чем отличаются СУ-1, СУ-1П и СУ-1Т?

Только конструкцией: корпус 90×64×35 мм, плата с колодками и плата в термотрубке 42×50×18 мм; остальное у СУ-1П и СУ-1Т — как у СУ-1.

Есть ли вариант для установки на улице?

СУ-1УГ: герметичный корпус 110×100×56 мм с тремя гермовводами и грозозащитой.

Нюансы и грабли

На странице СУ-1Г и СУ-1ПГ грозозащита указана по видеовыходу, у СУ-1ТГ — по видеовходу: выглядит как описка, до заказа уточнить у производителя, какая линия защищена.
Высота платы СУ-1ТГ указана как 13 мм, а у СУ-1Т — 18 мм; уточнить габариты перед заказом корпуса.
Тип линии передачи и совместимые приёмники на странице не названы (на сайте приёмники — серия ДУ-1); совместимость уточнять у производителя.
