СУ/ДУ-БТ и ДУ/СУ-БРГ — пассивные приёмники/передатчики (Себокс)
Миниатюрные пассивные приёмник/передатчик видеосигнала: плата в термотрубке БТ и вариант в корпусе BNC-разъёма БРГ с клеммами под витую пару и заземление.
Модели семейства
СУ/ДУ-БТПлата в термотрубке с винтовыми колодками.
| Габариты | 45×17×18 мм |
| Исполнение | плата в термотрубке с винтовыми колодками |

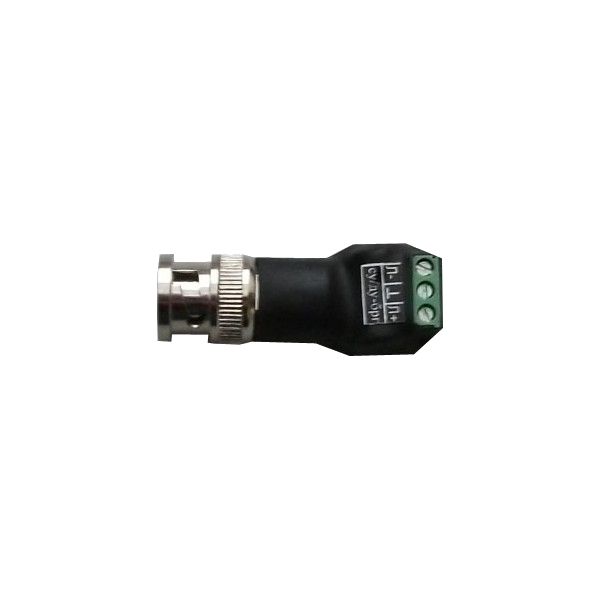

ДУ/СУ-БРГУстройство в корпусе BNC-разъёма, из раздела с грозозащитой. Ставится на BNC-разъём камеры или приёмного устройства.
| Длина | 48 мм |
| Диаметр | 11 мм |
| Подключение | клеммные винтовые колодки под витую пару и заземление |
| Установка | на BNC-разъём видеокамеры или приёмного устройства |
Как это работает и подключается
- Изделия описаны как приёмники/передатчики; БРГ размещается в корпусе BNC-разъёма, витая пара подключается на винтовые колодки.
- БРГ находится в разделе сайта с грозозащитой, БТ — в разделе без грозозащиты.
- Многоканальные варианты в одном корпусе (в том числе уличное исполнение и корпус для 19-дюймовой стойки, металлический или пластмассовый) с нужным числом каналов и питанием =12 В, ~24 В или ~220 В производитель делает под заказ.
Монтаж
- ДУ/СУ-БРГ устанавливают прямо на BNC-разъём видеокамеры или приёмного устройства, заземление подводят на отдельную клемму.
- СУ/ДУ-БТ — плата с винтовыми колодками, крепления и корпуса в описании нет.
Примеры
Камера с BNC
ДУ/СУ-БРГ надевается на BNC-разъём камеры или приёмника, витая пара и заземление идут на клеммы.
Готовый бокс
СУ/ДУ-БТ в термотрубке встраивается в другой корпус.
Частые вопросы
Как БРГ подключается к камере?
Устанавливается на BNC-разъём камеры или приёмника; витая пара и заземление — на клеммные винтовые колодки.
Нюансы и грабли
- Электрических характеристик на страницах нет (ни дальности, ни полосы): без паспорта параметры не подтвердить.
- Заземление у БРГ выведено на клемму: при установке на разъём камеры не оставлять его неподключённым, если защита нужна.
Документация
- Себокс — страница изделия Многоканальные приемники/передатчики на заказ на сайте производителя (http://seboks.ru/-/9--.html)
- Себокс — страница изделия СУ/ДУ-БТ на сайте производителя (http://seboks.ru/-/7--.html)
- Себокс — страница изделия ДУ/СУ-БРГ на сайте производителя (http://seboks.ru/passivepp/10--.html)
- Себокс — страница изделия Многоканальные приемники/передатчики с грозозащитой на заказ на сайте производителя (http://seboks.ru/passivepp/11--.html)
