ВУ-1/2, ВУ-1/4, ВР-1/2 — усилители-разветвители и разветвители видеосигнала (Себокс)

Разветвители видеосигнала: усилители-разветвители ВУ-1/2 и ВУ-1/4 в пластмассовом корпусе, ВР-1/2 с двумя выходами BNC и платы в термотрубке ВУ-1/2Т и ВР-1/2Т.

Модели семейства

ВУ-1/2Усилитель-разветвитель 1 вход, 2 выхода в пластмассовом корпусе; подстроечные резисторы на днище.

Каналы	1 вход / 2 выхода
Ток	30 мА
Габариты	90×64×35 мм

ВУ-1/2ТПлата в термотрубке с колодками, 1 вход и 2 выхода.

Каналы	1 вход / 2 выхода
Ток	30 мА
Габариты	50×39×18 мм

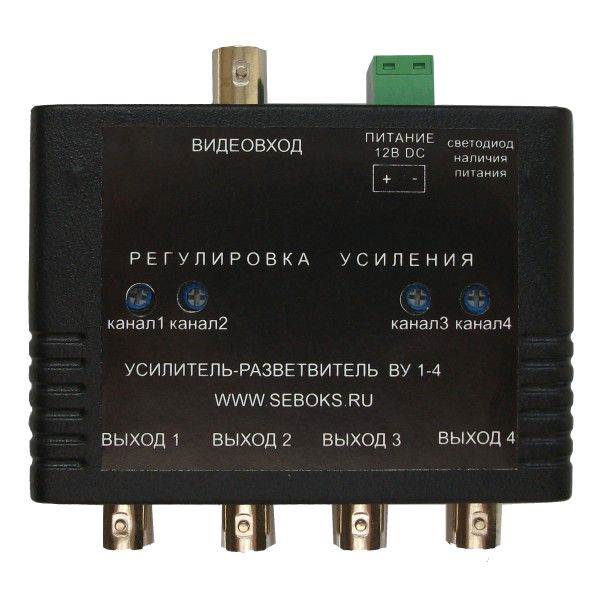

ВУ-1/4Усилитель-разветвитель 1 вход, 4 выхода в пластмассовом корпусе; подстроечные резисторы на днище.

Каналы	1 вход / 4 выхода
Ток	60 мА
Габариты	90×64×35 мм

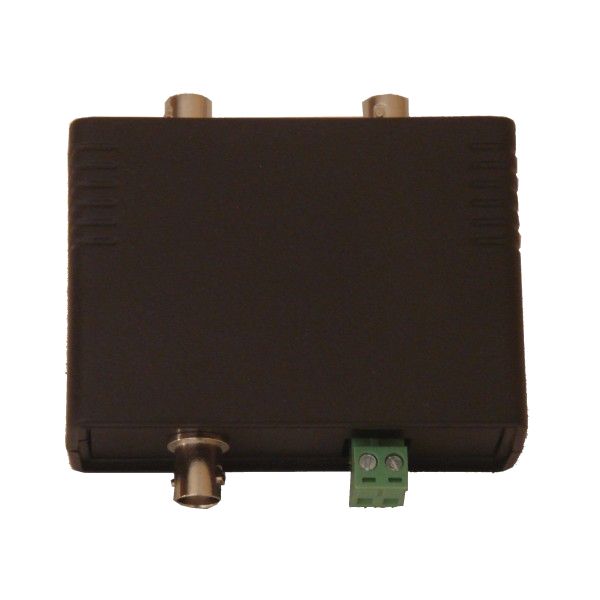

ВР-1/2Корпусной разветвитель 1 вход, 2 выхода на разъёмах BNC.

Каналы	1 вход / 2 выхода, разъёмы BNC
Ток	25 мА
Габариты	90×64×35 мм

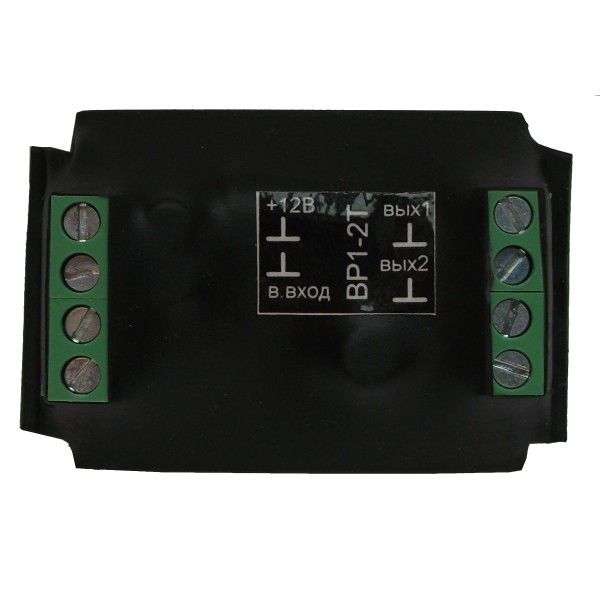

ВР-1/2ТПлата в термотрубке с колодками, 1 вход и 2 выхода.

Каналы	1 вход / 2 выхода
Ток	25 мА
Габариты	50×39×18 мм

Как это работает и подключается

ВУ — усилители-разветвители (подстроечные резисторы на днище корпуса), ВР — разветвители видеосигнала; Т — плата в термотрубке.
Многоканальные усилители-разветвители и разветвители с нужным числом входов и выходов, питанием =12 В, ~24 В или ~220 В, в том числе в корпусе для 19-дюймовой стойки (металлическом или пластмассовом), делают под заказ.

Монтаж

Подстроечные резисторы ВУ-1/2 и ВУ-1/4 расположены на днище корпуса: оставлять к ним доступ при креплении на стену.
Для ВР-1/2 указаны разъёмы BNC на обоих выходах; платы «Т» подключаются на колодки.

Примеры

Одна камера на два монитора

ВР-1/2 или ВУ-1/2 делит сигнал на два выхода BNC.

Четыре потребителя сигнала

ВУ-1/4: один вход и четыре выхода в одном корпусе.

Частые вопросы

Чем ВУ-1/2 отличается от ВР-1/2?

ВУ — усилитель-разветвитель с подстроечными резисторами, ток 30 мА; ВР — разветвитель, ток 25 мА; корпус одинаковый, 90×64×35 мм.

Нюансы и грабли

На страницах ток обозначен просто «I», условия (питание, ток потребления или иной) не расшифрованы; питание изделий на страницах не указано.
Диапазон регулировки усиления на страницах не приведён.
