ВС-3М — светозвуковой взрывозащищённый оповещатель

Оповещатель с программируемыми режимами: один или два светоизлучателя и звукоизлучатель, питание 6/12/24/220 В (двухсветовой — 6/12/24 В); корпус — алюминиевый сплав или нержавеющая сталь.

Модели семейства

ВС-3М-XОдин светоизлучатель, один звукоизлучатель. Напряжение питания 6 / 12 / 24 / 220 В.

Светоизлучатели	1
Звукоизлучатель	1
Напряжение питания	6 / 12 / 24 / 220 В (определяется при заказе)
Корпус	алюминиевый сплав или коррозионностойкая сталь
Настройка	магнитом из комплекта поставки
Громкость звука	не менее 102 дБА (типовое 105) на расстоянии 1 м, 112 (115) на 0,35 м; у исполнения 6 В — 95 (97) и 105 (107); диапазон частот 1500…4000 Гц
Светоизлучатель	сила света не менее 1000 мКд, углы обзора не менее 120°, цвет задаётся при заказе: красный, жёлтый, зелёный или синий
Мелодии и громкость	6 мелодий (трель — заводская, нарастание-спад, нарастание, спад, информационный, двухтональный); 2 уровня громкости, пониженный на ~6 дБА
Задержка включения звука	0 (заводская), 5, 10 или 15 с
Режимы света	постоянное свечение и мигание 0,7; 1,2; 1,8; 3,5 Гц (заводская — 0,7 Гц)
Ток потребления номинальный / максимальный	6 В — 365 / 500 мА; 12 В — 170 / 230 мА; 24 В — 118 / 140 мА; 220 В — 16,5 / 18,7 мА
Диапазон напряжения питания	6 В — 4,7…9 В; 12 В — 9…16 В; 24 В — 20…30 В; 220 В — 198…242 В (47…63 Гц)
Потребляемая мощность	не более 2,4 ВА (6 В), 3,5 ВА (12 и 24 В), 4,6 ВА (220 В)
Допустимый ток КЗ источника питания	8 А для 6…24 В, 1 А для 220 В
Взрывозащита и защита	1Ex db mb IIC T5 Gb X; IP66/IP67; −50…+60 °C; группа М5
Масса	не более 0,65 кг (алюминиевый корпус), 0,85 кг (нержавеющая сталь, НЖ)
Назначенный срок службы	15 лет

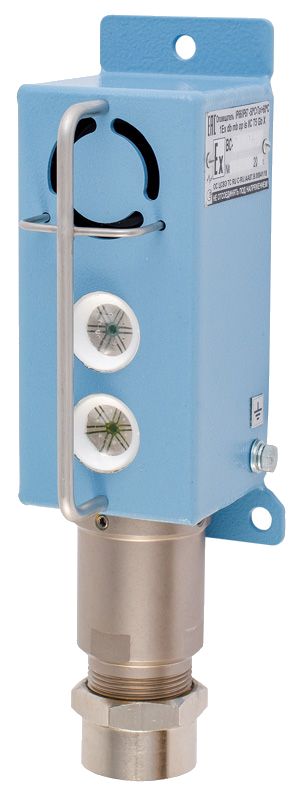

ВС-3М-XXДва светоизлучателя, один звукоизлучатель. Напряжение питания 6 / 12 / 24 В.

Светоизлучатели	2
Звукоизлучатель	1 (пьезоизлучатель)
Напряжение питания	6 / 12 / 24 В (определяется при заказе)
Мелодии	6
Уровни громкости	2
Режимы света	5 (постоянное свечение, мигание 0.7, 1.2, 1,8 и 3,5 Гц)
Громкость звука	пониженная громкость на ~4 дБА; диапазон частот 1500…4000 Гц (значения громкости при нормальном уровне в извлечённом тексте таблицы не читаются)
Светоизлучатель	два канала света, сила света каждого не менее 1000 мКд, углы обзора не менее 120°; цвет задаётся при заказе
Подключение	раздельные клеммы: +1 — звук, +2 — верхний светоизлучатель, +3 — нижний, общий минус
Режим каждого светоизлучателя	выбирается отдельно, при подаче питания на его клемму: постоянное свечение или мигание 0,7; 1,2; 1,8; 3,5 Гц
Ток потребления номинальный / максимальный	звук: 6 В — 265 / 380 мА, 12 В — 112 / 160 мА, 24 В — 80 / 100 мА; каждый свет: 105 / 140, 60 / 68, 41 / 45 мА; всё вместе: 456 / 600, 232 / 300, 160 / 190 мА
Диапазон напряжения питания	6 В — 4,7…9 В; 12 В — 9…16 В; 24 В — 20…30 В (постоянный ток)
Допустимый ток КЗ источника питания	8 А
Взрывозащита и защита	1Ex db mb IIC T5 Gb X; IP66/IP67; −50…+60 °C; группа М5
Масса	не более 0,75 кг (алюминиевый корпус), 0,95 кг (нержавеющая сталь, НЖ)

Как это работает и подключается

При подаче питания загораются светодиоды и звучит модулированный сигнал в предварительно выбранном режиме.
Режимы свечения и звучания выбирают поднесением магнита из комплекта поставки к определённым местам корпуса.
Номинальное напряжение питания и цвет свечения индикаторов определяются при заказе.
Звук меняют магнитом на левой боковой плоскости (метка «ЗВУК»), пока подано питание: касание 0,3…2 с — следующая мелодия по кругу, удержание не менее 4 с — смена громкости; выбранное запоминается.
У ВС-3М-X задержку включения звука и режим света настраивают магнитом справа (метка «СВЕТ»): удержание более 4 с — циклический показ кода задержки вспышками, отпустить надо в паузе после нужного кода; касание 0,3…2 с — следующий режим света.
У ВС-3М-XX режим каждого светоизлучателя меняют магнитом у меток «СВЕТ1» (верхний) и «СВЕТ2» (нижний), подав питание на соответствующую клемму.

Монтаж

Полость корпуса залита эпоксидным компаундом; в нижней части — кабельный ввод с пружинным клеммным зажимом для кабеля круглого сечения.
Есть исполнение без кабельного ввода для монтажа на щит и большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб).
Оповещатель допускает применение под атмосферными осадками и солнечным излучением.
Размещайте на плоской вертикальной поверхности на высоте не менее 2,3 м над полом (землёй) и не менее 150 мм от потолка, на виду и вдали от прямого солнца; вне помещений — в месте, защищённом от осадков и ветра, где не скапливаются грязь, снег и лёд.
Во взрывоопасной зоне оповещатель без задней металлической панели крепите только на плоскую твёрдую поверхность за установочные проушины корпуса.
Свободный конец кабеля подключайте вне взрывоопасной зоны или в сертифицированной соединительной коробке; монтаж и демонтаж — только без напряжения.
Кабель — круглого сечения 5…12 мм; уплотнительная втулка должна соответствовать диаметру кабеля (в комплекте две запасные, на 8…10 и 10…12 мм); провода сечением 0,2…1,5 мм² в трубчатых наконечниках (рекомендуется длиной 8 мм) вставляются в пружинный зажим.
При работе с кабельным вводом держите втулку за лыски ключом на 32 и не проворачивайте кабель более чем на пол-оборота; резьбовую втулку затяните с усилием 30 ± 2 Н·м, потом заверните винт на втулке до упора.
Устройства крепления защитной оболочки кабеля (УКМ10…УКМ20 для металлорукава, УКТ для трубы G1/2, УКБК16 и УКБКГ16 для бронированного кабеля до 16 мм по броне) покупаются отдельно.
После монтажа подайте питание, проверьте звук и свет, поменяйте режимы магнитом; отключите питание не менее чем на 1 с, подайте снова и убедитесь, что включаются последние выбранные режимы.
Источник питания во взрывоопасной зоне должен ограничивать выходной ток: плавкий предохранитель — не более половины допустимого тока КЗ (8 А для 6…24 В, 1 А для 220 В).

Примеры

Взрывоопасная зона

Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах.

Оповещение персонала

Подача звуковых и световых сигналов для привлечения внимания в аварийных и иных ситуациях.

Частые вопросы

Как выбрать мелодию?

Поднесением магнита из комплекта к определённой зоне корпуса; у ВС-3М-XX шесть мелодий и два уровня громкости.

Где применяется?

Во взрывоопасных зонах помещений и наружных установок, на транспортных средствах и судах.

Сколько потребляет ВС-3М?

ВС-3М-X: 6 В — 365 мА, 12 В — 170 мА, 24 В — 118 мА, 220 В — 16,5 мА (номинальный ток). ВС-3М-XX: в сумме 456, 232 и 160 мА для 6, 12 и 24 В.

Как подключается двухсветовой ВС-3М-XX?

Тремя питающими клеммами: +1 звук, +2 верхний свет, +3 нижний свет, плюс общий минус — звук и каждый светоизлучатель включаются раздельно.

Нюансы и грабли

Напряжение питания и цвет свечения задаются при заказе — на месте не меняются.
ВС-3М-X допускает 220 В, а ВС-3М-XX — только 6 / 12 / 24 В: не путать исполнения.
Режимы настраиваются магнитом из комплекта — потерянный магнит лишает возможности перенастроить.
Использовать как пожарный оповещатель можно только при мигании 0,7; 1,2 или 1,8 Гц: постоянный свет и 3,5 Гц для пожарной тревоги не подходят.
Исполнение 220 В не рекомендуется надолго (более 1 часа) питать от аккумуляторного ИБЭП с несинусоидальным выходом — риск перегрева сетевого трансформатора.
Окрашенный алюминиевый корпус не рекомендуется ставить так, чтобы задняя стенка стояла под прямым солнцем (не прижата к щиту).
Не подключайте переменное напряжение к исполнениям на постоянный ток и наоборот; напряжение вне диапазона Umin…Umax из РЭ — недопустимо.
Нельзя эксплуатировать в зоне при повреждённом кожухе или кабельном вводе, ненадёжно затянутой втулке (кабель проворачивается) и при нечитаемой табличке с маркировкой.
