ВС-6М — звуковой взрывозащищённый оповещатель

Звуковой оповещатель с одним пьезоизлучателем для аварийной сигнализации; исполнение ВС-6М-24В-Н с низким энергопотреблением (не более 400 мВт) и питанием от 6 до 40 В.

Модели семейства

ВС-6МОдин звукоизлучатель, программируемый; питание 6 / 12 / 24 / 220 В.

Звукоизлучатель	1 (пьезоизлучатель)
Напряжение питания	6 / 12 / 24 / 220 В (определяется при заказе)
Мелодии	6: трель (заводская), нарастание-спад, нарастание, спад, информационный, двухтональный; уровень громкости 2, пониженный на ~6 дБА
Уровни громкости	2
Настройка	магнитом из комплекта поставки
Громкость звука	не менее 102 дБА (типовое 105) на расстоянии 1 м; у исполнения 6 В — 95 (97); диапазон частот 1500…4000 Гц
Ток номинальный / максимальный	6 В — 265 / 380 мА; 12 В — 112 / 160 мА; 24 В — 80 / 100 мА; 220 В — 16,2 / 18,2 мА
Диапазон питания	6 В — 4,7…9 В; 12 В — 9…16 В; 24 В — 20…30 В; 220 В — 198…242 В (47…63 Гц)
Потребляемая мощность	не более 1,8 ВА (6 В), 2,5 ВА (12 В), 2 ВА (24 В), 4,4 ВА (220 В)
Допустимый ток КЗ источника	8 А для 6…24 В, 1 А для 220 В
Защита и взрывозащита	IP66/IP67; 1Ex db mb IIC T5 Gb X; −50…+60 °C; группа М5
Масса	не более 0,65 кг (алюминиевый корпус), 0,85 кг (нержавеющая сталь, НЖ)
Срок службы	назначенный 15 лет

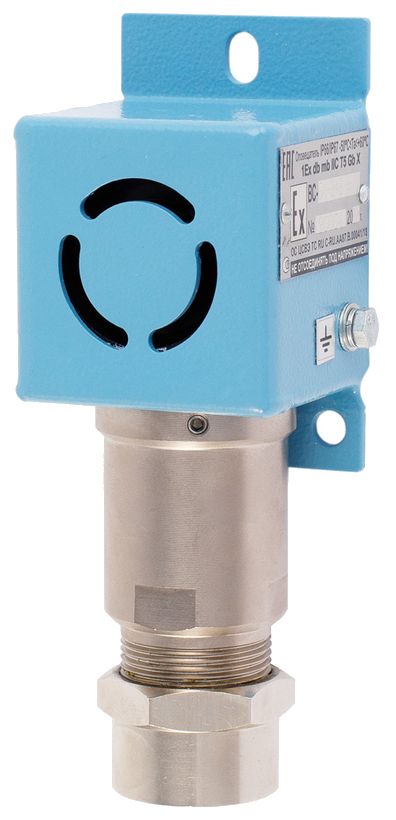

ВС-6М-24В-ННизкое энергопотребление: для питания ограниченной мощности.

Звукоизлучатель	1 (пьезоизлучатель)
Напряжение питания	от 6 до 40 В
Потребляемая мощность	не более 400 мВт
Сигнал	однотонный прерывистый
Режим звучания	повторяющийся однотонный сигнал, частота 1500…4000 Гц
Громкость звука	не менее 90 дБА (типовое 92) на расстоянии 0,3 м; при питании менее 7 В, ниже −30 °C и выше 50 °C — не менее 85 дБА на 0,3 м
Ток потребления	номинальный 16 мА, максимальный 67 мА; номинальное напряжение 24 В постоянного тока
Допустимый ток КЗ источника	8 А
Защита и взрывозащита	IP66/IP67; 1Ex db mb IIC T5 Gb X; −50…+60 °C; группа М5
Масса	не более 0,45 кг (алюминиевый корпус), 0,6 кг (нержавеющая сталь, НЖ)
Срок службы	назначенный 15 лет

Как это работает и подключается

ВС-6М: при подаче питания звучит выбранный модулированный сигнал; режим из шести мелодий и двух уровней громкости выбирается магнитом из комплекта.
ВС-6М-24В-Н: при подаче питания звучит однотонный прерывистый сигнал.
Применяются во взрывоопасных зонах помещений и наружных установок, на транспортных средствах и судах; допускается воздействие осадков и солнечного излучения.
ВС-6М: чтобы сменить мелодию, пока подано питание, коснитесь магнитом левой боковой плоскости у метки «ЗВУК» на 0,3…2 с (следующая мелодия по кругу); удержание не менее 4 с циклически меняет громкость, выбранные мелодия и громкость запоминаются.

Монтаж

Полость корпуса залита эпоксидным компаундом; кабельный ввод в нижней части с пружинными клеммными зажимами для кабеля круглого сечения.
Корпус — окрашенный алюминиевый сплав или коррозионностойкая сталь; много вариантов креплений защитных оболочек кабеля.
Размещайте на высоте не менее 2,3 м над полом (землёй) и не менее 150 мм от потолка.
Монтаж и демонтаж — только при отключённом питании; свободный конец кабеля — вне взрывоопасной зоны или в сертифицированной соединительной коробке.
Кабель круглого сечения 5…12 мм, провода сечением 0,2…1,5 мм² в пружинном зажиме; под диаметр кабеля подбирайте уплотнительную втулку (две запасные в комплекте); резьбовую втулку затяните 30 ± 2 Н·м.
Источник питания во взрывоопасной зоне — с ограничением тока, плавкий предохранитель с номиналом не более половины допустимого тока КЗ (8 А для 6…24 В и ВС-6М-24В-Н, 1 А для 220 В).
После монтажа проверьте звук; отключите питание не менее чем на 1 с, подайте снова и убедитесь, что включаются последние выбранные режимы.

Примеры

Оповещение персонала

Подача звуковых сигналов для привлечения внимания в аварийных и иных ситуациях.

Питание ограниченной мощности

ВС-6М-24В-Н рассчитан на условия ограниченной мощности питающего напряжения.

Частые вопросы

Какая мощность у ВС-6М-24В-Н?

Не более 400 мВт, питание от 6 до 40 В.

Как выбрать мелодию ВС-6М?

Поднесением магнита из комплекта к определённому месту корпуса.

Какой ток потребляет ВС-6М-24В-Н?

Номинальный 16 мА, максимальный 67 мА при питании 24 В; допустимый диапазон 6…40 В.

Какая громкость у ВС-6М?

Не менее 102 дБА на расстоянии 1 м (у исполнения 6 В — 95 дБА), частота звучания 1500…4000 Гц.

Нюансы и грабли

Номинальное напряжение ВС-6М определяется при заказе.
ВС-6М-24В-Н не имеет выбора мелодий — только однотонный прерывистый сигнал.
ВС-6М-24В-Н на 24 В с диапазоном 6…40 В: на низком напряжении (менее 7 В) и на морозе ниже −30 °C или жаре выше 50 °C РЭ гарантирует лишь не менее 85 дБА на 0,3 м (при нормальных условиях — не менее 90 дБА).
Громкость у ВС-6М-24В-Н задана на расстоянии 0,3 м, а у ВС-6М — на 1 м: числа несравнимы напрямую.
Исполнение 220 В не рекомендуется надолго (более 1 часа) питать от ИБЭП с несинусоидальным выходом при работе от аккумулятора.
