SR1101, SR1102, SR1103 — стоечные однофазные онлайн-ИБП 1–3 кВА
ИБП с двойным преобразованием для 19-дюймовых стоек и шкафов, 1, 2 и 3 кВА, горизонтальная установка. L — только с внешними АБ, SR1101SL — со встроенными, SR1103TL — с клеммами L-N-PE.
Модели семейства
SR1101L, SR1101SL1 кВА / 0,9 кВт, АБ 36 В; единственные в серии розетки типа F. По странице производителя SR1101L — «внешние (опция)», по РЭ без внешних АБ он не работает; SR1101SL при нагрузке 80 % держит 8 мин.
| Мощность | 1 кВА / 0,9 кВт; коэффициент мощности на выходе 0,9 |
| Вход | 220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В |
| Максимальный входной ток | SR1101SL — 6 А; SR1101L — 8 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 4,5 А |
| Аккумуляторы | 36 В; SR1101SL — три встроенные 12 В / 9 Ач; SR1101L — только внешние через TD50A |
| Ток заряда | SR1101SL — 1 А; SR1101L — 5 А |
| Нагрузка | розетка тип F 16 А — 1 шт., розетки C13 — 3 шт.; вход — вывод «Вход ~ 220 В» (вилка C14 с предохранителем) |
| Байпас, холостой ход | максимальный ток байпаса 10 А; потребление без нагрузки 25 Вт |
| Габариты В×Ш×Г | 88×484×411 мм |
| Масса | SR1101SL — не более 17 кг; SR1101L — не более 8 кг |

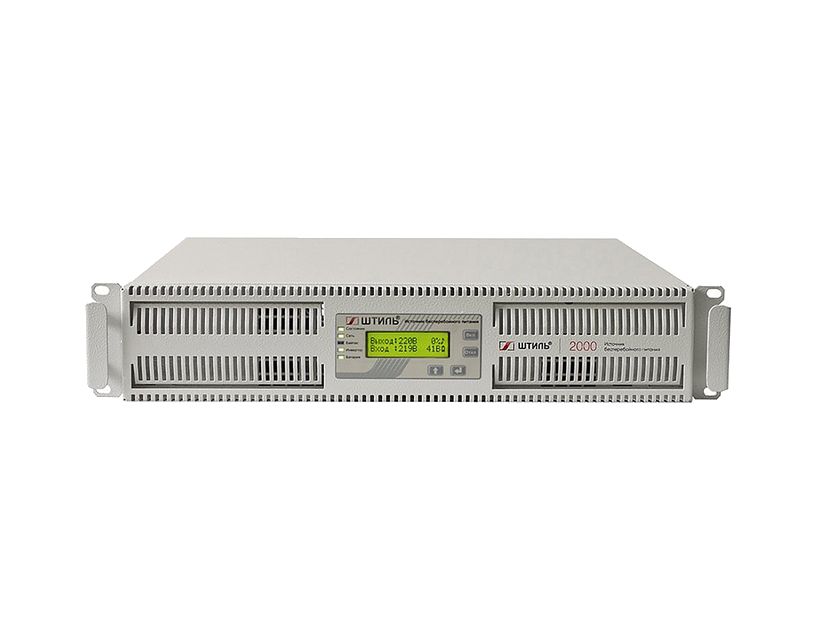

SR1102L2 кВА / 1,8 кВт, АБ 72 В, только внешние батареи. При работе от АБ размыкается «сквозная нейтраль».
| Мощность | 2 кВА / 1,8 кВт; коэффициент мощности на выходе 0,9 |
| Вход | 220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В |
| Максимальный входной ток | 15 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 9 А |
| Аккумуляторы | 72 В; встроенных нет, внешние через TD50A |
| Ток заряда | 4 А |
| Нагрузка | розетки C13 — 3 шт., C19 — 1 шт.; вход — вывод «Вход ~ 220 В» (вилка C20), кнопка защиты 20 А |
| Байпас, холостой ход | максимальный ток байпаса 16 А; потребление без нагрузки 40 Вт |
| Габариты В×Ш×Г | 88×484×440 мм |
| Масса | не более 10 кг |
SR1103L, SR1103TL3 кВА / 2,7 кВт, АБ 96 В, только внешние батареи. SR1103TL подключается к сети и нагрузке клеммами и предназначен для коммерческого и промышленного применения.
| Мощность | 3 кВА / 2,7 кВт; коэффициент мощности на выходе 0,9 |
| Вход | 220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В |
| Максимальный входной ток | SR1103L — 19 А; SR1103TL — 21 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 13 А |
| Аккумуляторы | 96 В; встроенных нет, внешние через TD50A |
| Ток заряда | SR1103L — 2 А; SR1103TL — 4 А |
| Подключение | SR1103L — шнур с евровилкой в «Вход ~ 220 В» (вилка C20), кнопка защиты 20 А; SR1103TL — клеммы «Вход L-N-PE», сечение 2,5 мм², кнопка защиты 25 А |
| Нагрузка | розетки C13 — 3 шт., суммарно не более 2 кВт; SR1103L — ещё C19, SR1103TL — клеммы «Выход L-N» |
| Габариты В×Ш×Г | 88×484×440 мм |
| Масса | не более 10 кг |
Как это работает и подключается
- Двойное преобразование: вход → выпрямитель с корректором коэффициента мощности → инвертор. Время переключения на АБ в режиме «Онлайн» — 0 мс, в «ЭКО» (питание в обход выпрямителя и инвертора, КПД 99 %) — 7 мс; КПД в «Онлайн» 95 %, от АБ 86 %.
- Байпас: «Авто», «Включен», «Запрещён». Допуск сетевого напряжения для байпаса и «ЭКО» — по умолчанию ±20 %, настраивается в пределах ±25 % с шагом 5 %. Перегрузка: 101–105 % — без ограничения по времени, 105–130 % — 60 с, 130–150 % — 1 с, свыше 150 % — 0,2 с; через байпас или в «ЭКО» 200 % — 40 с.
- Панель: ЖК-дисплей, светодиоды «Состояние», «Сеть», «Байпас», «Инвертор», «Батарея», кнопки «Вкл», «Откл», «Вверх», «Ввод». «Откл» и «Вкл» работают удержанием в течение 3 секунд; однократное нажатие «Вкл» — холодный старт от АБ при отсутствии сети. Звуковой сигнал от АБ — каждые 4 с, низкое напряжение АБ — каждые 2 с, нет батареи или её надо менять — каждые 0,5 с.
- Разъём «EPO» на задней панели: двухконтактный винтовой клеммник, провод 0,08–1,2 мм², ток в цепи 30 мА ±10 %, напряжение на разомкнутых контактах 7 В ±20 %, сопротивление внешней цепи не более 3 кОм. Настройка в меню «Вход ЕРО»: «Игнорировать», «Норм. открытый» или «Норм. закрытый». Срабатывание переводит ИБП в «Standby» (выход обесточен), при работе от АБ — выключает его.
- Мониторинг — по заказу: платы IC-RS232/Dry Contacts, IC-SNMP/WEB или IC-SNMP/mini-USB (в ИБП устанавливается только одна), дополнительно IC-Modbus/Dry Contacts — только при установленной IC-SNMP/WEB или IC-SNMP/mini-USB. Интерфейсы: RS-232, RS-485, mini-USB, USB, Ethernet, «сухие» контакты, датчик температуры.
- Тесты АБ: 10-секундный, на заданное время и до полного разряда. Проводить не реже раза в полгода, при температуре выше 30 °С — раз в три месяца. Среди принадлежностей — блоки розеток серии PDU, модули распределения серии PDM, модули внешнего байпаса серии EBM.
Монтаж
- Горизонтальная установка в 19-дюймовые направляющие стоек или шкафов; другое положение запрещено. Кронштейны для горизонтального крепления (2 шт.) в комплекте, при поставке они отсоединены от корпуса и крепятся винтами, заранее закрученными в отверстия боковых панелей. Установка без кронштейнов может закончиться падением ИБП.
- Конструкция шкафа или стойки должна обеспечивать либо свободную циркуляцию воздуха вокруг корпуса и через него, либо принудительное охлаждение. Помещение, от +5 до +40 °С, влажность до 80 % без конденсата; нельзя ставить в пыльных, влажных, взрывоопасных местах и под прямым солнцем. После холода — выдержать ИБП не менее 12 часов.
- Питающая сеть: розетка с заземлением и легкодоступное защитное устройство на два полюса (2Р); для SR1101L и SR1101SL, питающих газовый котёл, — на один полюс (1Р). Работа без заземления запрещена: основной заземляющий контакт у моделей со шнуром — в евровилке, у SR1103TL — в выводе «PE»; контакт заземления корпуса — на задней панели.
- Порядок ввода: установить → подключить внешние АБ (если есть) → вставить кабель с евровилкой в вывод «Вход ~ 220 В» и проверить фиксацию → подать сеть, дождаться инфо-экрана и зелёных «Состояние», «Сеть», «Инвертор», «Батарея» → отключить сеть и проверить переход на АБ (красные «Состояние» и «Байпас», жёлтая «Батарея», сигнал каждые 4 с) → выключить удержанием «Откл» 3 секунды, выдержать 1 минуту → подключить нагрузку → подать сеть и включить нагрузку. Несколько нагрузок включать от самой мощной к самой слабой.
- SR1103TL: сначала снять защитный кожух с клемм; провода входной сети подключают к «Вход L-N-PE» (L — фаза, N — нейтраль, PE — земля) только при отключенном напряжении сети и выключенном ИБП; концы кабелей обжимают наконечниками специальным инструментом, кабели нагрузки защищают автоматами соответствующего номинала; нагрузку подключают к «Выход L-N». Если заземляющий проводник нагрузки не удаётся присоединить к общему, его подключают на вывод «PE» вместе с заземлением входа. Кожух возвращают на место. Монтаж и оценку сечения кабелей выполняет специалист с группой по электробезопасности не ниже III, отметка — в гарантийном талоне.
- Внешние АБ идут через разъём TD50A на задней панели; защитную заглушку сначала вынимают. Отдельные АБ — в боксе с заземлением, кабелем сечением не менее 6 мм², с двухполюсным защитным устройством (2Р). Установку и подключение внешних АБ делает специалист с группой по электробезопасности не ниже III и отмечает в Приложении Г РЭ — без отметки изделие снимают с гарантии. После подключения ёмкость АБ вводят в настройках («Настройки → Батареи → Емкость АБ»).
Примеры
Шкаф или стойка 19 дюймов
ИБП ставят горизонтально на 19-дюймовые направляющие стойки или шкафа с кронштейнами из комплекта. РЭ рекомендует отдельно купить «Комплект для монтажа в стойку» — он поддерживает корпус снизу.
Стоечная батарея
Внешние АБ — стоечные батарейные модули Штиль серии BMR с предустановленными АБ либо отдельные АБ в боксе с заземлением; к отдельным АБ РЭ рекомендует модули защиты батарей серии BPM и зарядные устройства серии BCR.
Газовый котёл (SR1101)
SR1101L и SR1101SL РЭ допускает для питания газового котла: автомат на входе тогда однополюсный (1Р), фазность соблюдают, при незапуске котла вилку котла в розетке ИБП переворачивают.
Частые вопросы
Что означают L, SL и T в названии?
L — без встроенных АБ, SL — со встроенными и возможностью подключить внешние, T — выводы L, N, PE вместо шнура с вилкой (SR1103TL). Цифры: 11 — однофазный вход и выход, 01, 02, 03 — 1, 2, 3 кВА.
Сколько проработает от АБ?
РЭ время автономной работы не называет: оно зависит от ёмкости, заряда АБ и нагрузки. Страница производителя для SR1101SL указывает 8 мин при нагрузке 80 %; для L-моделей — зависит от внешних АБ.
Можно ли поставить ИБП в стойку без полки?
РЭ требует кронштейны для горизонтального крепления и рекомендует отдельно купить «Комплект для монтажа в стойку», который поддерживает корпус по горизонтали и облегчает установку.
Какие внешние батареи подходят?
Батарейные модули Штиль серии BMR либо отдельные АБ в боксе; к отдельным АБ РЭ рекомендует модули защиты серии BPM и зарядные устройства серии BCR. Ёмкость вводят в настройках.
Нюансы и грабли
- Модели L (SR1101L, SR1102L, SR1103L, SR1103TL) без внешних АБ работать корректно не могут. Страница изделия на сайте для SR1101L пишет «внешние (опция)» — по РЭ батареи обязательны. Для SR1101SL рекомендованная ёмкость внешних АБ не более 18 Ач; заряд большей не гарантирован.
- Внешние АБ набирают только из одинаковых по ёмкости, напряжению и производителю батарей, совпадающих с внутренними; подключать и отключать АБ и нагрузку при работающем ИБП нельзя.
- Нельзя соединять нейтраль с землёй (ни в ИБП, ни в сети после него) и нейтраль входа с нейтралью выхода. У SR1102L, SR1103L и SR1103TL при работе от АБ нейтраль входа и выхода размыкается — для газовых котлов это может быть проблемой.
- На розетках C13 у SR1103L и SR1103TL суммарная нагрузка не должна превышать 2 кВт.
- SR1103TL запрещено подключать к сети через бытовую розетку. Без отметки о монтаже в гарантийном талоне изделие снимают с гарантии, а неправильное подключение может привести к возгоранию кабелей.
- Срабатывание «EPO» обесточивает нагрузку: переключатель держат под защитой от посторонних. Из «Standby» по «EPO» выход возможен только возвратом переключателя в норму; в режиме байпаса «Включен» «EPO» в «Standby» не переводит.
- Вход не отключают, выдёргивая шнур из вывода «Вход ~ 220 В»: вилку вынимают из розетки, затем «Откл» 3 секунды, пауза 1 минута, потом кабели.
- Режим запуска «По кнопке» (меню «Настройки → Режим работы → Запуск ИБП») оставляет ИБП после подачи сети в состоянии «Standby»: выход обесточен, пока не удержать «Вкл» 3 секунды.
- Подзаряд: SR1101SL, не включённый на постоянную работу, запускают от сети не реже раза в три месяца (выше 30 °С — раз в два месяца). Перевозка SR1101SL самолётом не допускается.
- Изделие по ГОСТ 32133.2-2013 относится к категории C2: в бытовой обстановке может создавать радиопомехи. Класс защиты от импульсных перенапряжений — 3 (D); последствия грозового удара гарантией не покрываются.
