ST1101, ST1102, ST1103 — напольные однофазные онлайн-ИБП 1–3 кВА

Напольные ИБП с двойным преобразованием на 1, 2 и 3 кВА. L — только с внешними АБ, SL — со встроенными, ST1103TL — с клеммами L-N-PE для коммерческого и промышленного применения.

Модели семейства

ST1101L, ST1101SL1 кВА / 0,9 кВт, АБ 36 В. Самый компактный корпус серии. По странице производителя ST1101L — «внешние (опция)», по РЭ без внешних АБ он не работает.

Мощность	1 кВА / 0,9 кВт; коэффициент мощности на выходе 0,9
Вход	220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В
Максимальный входной ток	ST1101SL — 6 А; ST1101L — 8 А
Выход	220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 4,5 А
Аккумуляторы	36 В; ST1101SL — три встроенные 12 В / 9 Ач; ST1101L — только внешние через TD50A
Ток заряда	ST1101SL — 1 А; ST1101L — 5 А
Нагрузка	розетка тип F 16 А — 1 шт., розетки C13 — 3 шт.; вход — вывод «Вход ~ 220 В» (вилка C14 с предохранителем)
Байпас, холостой ход	максимальный ток байпаса 10 А; потребление без нагрузки 25 Вт
Габариты В×Ш×Г	220×155×355 мм
Масса	ST1101SL — не более 16 кг; ST1101L — не более 7 кг

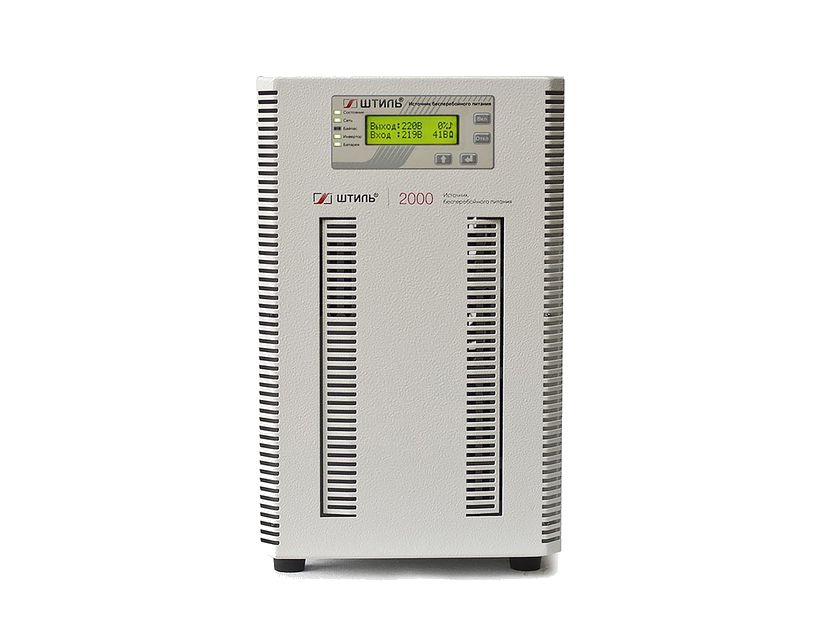

ST1102L, ST1102SL2 кВА / 1,8 кВт, АБ 72 В. Корпус как у ST1103; при работе от АБ размыкается «сквозная нейтраль».

Мощность	2 кВА / 1,8 кВт; коэффициент мощности на выходе 0,9
Вход	220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В
Максимальный входной ток	ST1102SL — 12 А; ST1102L — 15 А
Выход	220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 9 А
Аккумуляторы	72 В; ST1102SL — шесть встроенных 12 В / 9 Ач; ST1102L — только внешние через TD50A
Ток заряда	ST1102SL — 2 А; ST1102L — 4 А
Нагрузка	розетки F 16 А — 2 шт., C13 — 3 шт., C19 — 1 шт.; вход — вывод «Вход ~ 220 В» (вилка C20)
Байпас, холостой ход	максимальный ток байпаса 16 А; потребление без нагрузки 40 Вт; кнопка защиты 20 А
Габариты В×Ш×Г	346×210×443 мм
Масса	ST1102SL — не более 30 кг; ST1102L — не более 14 кг

ST1103L, ST1103SL, ST1103TL3 кВА / 2,7 кВт, АБ 96 В. ST1103TL подключается к сети и нагрузке клеммами и предназначен для коммерческого и промышленного применения. По странице производителя ST1103SL при нагрузке 80 % держит 8 мин.

Мощность	3 кВА / 2,7 кВт; коэффициент мощности на выходе 0,9
Вход	220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В
Максимальный входной ток	ST1103SL — 18 А; ST1103L — 19 А; ST1103TL — 21 А
Выход	220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 13 А
Аккумуляторы	96 В; ST1103SL — восемь встроенных 12 В / 9 Ач; ST1103L и ST1103TL — только внешние через TD50A
Ток заряда	ST1103SL и ST1103L — 2 А; ST1103TL — 4 А
Подключение	ST1103L и ST1103SL — шнур с евровилкой в «Вход ~ 220 В» (вилка C20); ST1103TL — клеммы «Вход L-N-PE», сечение 2,5 мм², кнопка защиты 25 А (у ST1103L и ST1103SL — 20 А)
Нагрузка	розетки F 16 А — 2 шт., C13 — 3 шт.; C19 — 1 шт. (L, SL) либо клеммы «Выход L-N» (TL); суммарно на розетках C13 не более 2 кВт
Габариты В×Ш×Г	346×210×443 мм
Масса	ST1103SL — не более 35 кг; ST1103L и ST1103TL — не более 14 кг

Как это работает и подключается

Двойное преобразование: вход → выпрямитель с корректором коэффициента мощности → инвертор. Время переключения на АБ в режиме «Онлайн» — 0 мс, в «ЭКО» (питание в обход выпрямителя и инвертора, КПД 99 %) — 7 мс; КПД в «Онлайн» 95 %, от АБ 86 %.
Байпас: «Авто», «Включен», «Запрещён». Допуск сетевого напряжения для байпаса и «ЭКО» — по умолчанию ±20 %, настраивается в пределах ±25 % с шагом 5 %. Перегрузка: 101–105 % — без ограничения по времени, 105–130 % — 60 с, 130–150 % — 1 с, свыше 150 % — 0,2 с; через байпас или в «ЭКО» 200 % — 40 с.
Панель: ЖК-дисплей (инфо-экран, экран аварий, меню), светодиоды «Состояние», «Сеть», «Байпас», «Инвертор», «Батарея», кнопки «Вкл», «Откл», «Вверх», «Ввод». «Откл» и «Вкл» работают удержанием в течение 3 секунд; однократное нажатие «Вкл» — холодный старт от АБ при отсутствии сети. Звуковой сигнал при работе от АБ — каждые 4 с, низкое напряжение АБ — каждые 2 с, нет батареи или её надо менять — каждые 0,5 с.
Разъём «EPO»: двухконтактный винтовой клеммник, провод 0,08–1,2 мм², ток в цепи 30 мА ±10 %, напряжение на разомкнутых контактах 7 В ±20 %, сопротивление внешней цепи для уверенного срабатывания не более 3 кОм. Параметр «Вход ЕРО» (меню «Настройки → Режим работы»): «Игнорировать», «Норм. открытый» или «Норм. закрытый».
Мониторинг — по заказу: платы IC-RS232/Dry Contacts, IC-SNMP/WEB или IC-SNMP/mini-USB (в ИБП ставится только одна из них; всего два слота), дополнительно IC-Modbus/Dry Contacts — только при установленной IC-SNMP/WEB или IC-SNMP/mini-USB. Интерфейсы: RS-232, RS-485, mini-USB, USB, Ethernet, «сухие» контакты, датчик температуры.
Тесты АБ: 10-секундный, на заданное время и до полного разряда (меню «Система → Команда ИБП»). Проводить не реже раза в полгода, при температуре выше 30 °С — раз в три месяца. Если батареи после теста до полного разряда проработали меньше 10 секунд, ИБП выдаёт «Авария батареи: Требует замены».

Монтаж

Устанавливается вертикально на ровную горизонтальную поверхность; любое другое положение запрещено. Между вентиляционными отверстиями и ближайшей поверхностью — не менее 15 сантиметров. Помещение, от +5 до +40 °С, влажность до 80 % без конденсата; нельзя ставить в пыльных, влажных, взрывоопасных местах, под прямым солнцем, на мягких основаниях. После холода — выдержать ИБП не менее 12 часов.
Питающая сеть: розетка с заземлением и легкодоступное защитное устройство на два полюса (2Р); для ST1101L и ST1101SL, питающих газовый котёл, — на один полюс (1Р). Работа без заземления запрещена; заземляющий контакт у моделей со шнуром — в евровилке, у ST1103TL — в выводе «PE».
Порядок ввода: установить → подключить внешние АБ (если есть) → у моделей со шнуром вставить кабель с евровилкой в вывод «Вход ~ 220 В» и проверить фиксацию (в комплекте у ST1101 шнур Schuko–C13 длиной 1,5 м, у ST1102, ST1103L и ST1103SL — Schuko–C19 длиной 1,8 м) → подать сеть, дождаться инфо-экрана и зелёных «Состояние», «Сеть», «Инвертор», «Батарея» → отключить сеть и проверить переход на АБ (красные «Состояние» и «Байпас», жёлтая «Батарея», сигнал каждые 4 с) → выключить удержанием «Откл» 3 секунды, выдержать 1 минуту → подключить нагрузку → подать сеть и включить нагрузку. Несколько нагрузок включать от самой мощной к самой слабой.
ST1103TL: сначала снять защитный кожух с клемм; провода входной сети подключают к «Вход L-N-PE» (L — фаза, N — нейтраль, PE — земля) только при отключенном напряжении сети и выключенном ИБП; концы кабелей обжимают наконечниками специальным инструментом; нагрузку подключают к «Выход L-N». Если заземляющий проводник нагрузки не удаётся присоединить к общему, его подключают на вывод «PE» вместе с заземлением входа. По окончании кожух надевают обратно. Монтаж и оценку сечения кабелей выполняет специалист с группой по электробезопасности не ниже III, отметка — в гарантийном талоне.
Внешние АБ идут через разъём TD50A на задней панели; защитную заглушку сначала вынимают. Допустимы батарейные модули Штиль серии BMT либо отдельные АБ — в боксе с заземлением, кабелем сечением не менее 6 мм², с двухполюсным защитным устройством (2Р). Для L-моделей и ST1103TL РЭ рекомендует напольные стеллажи серии BS с зарядными устройствами серии BCT. После подключения ёмкость АБ вводят в настройках («Настройки → Батареи → Емкость АБ»); отметку об установке внешних АБ ставит специалист в приложении РЭ.
Проводка EPO: переключатель подключают к разъёму «EPO» проводом 0,08–1,2 мм², после чего в «Вход ЕРО» выбирают нормальное состояние контакта.

Примеры

Газовый котёл

ST1101L и ST1101SL РЭ допускает для питания газового котла: автомат на входе тогда однополюсный (1Р), фазность соблюдают, при незапуске котла вилку котла в розетке ИБП переворачивают. У ST1102 и ST1103 при работе от АБ «сквозная нейтраль» размыкается, и с некоторыми котлами это создаёт сложности.

Дистанционное аварийное отключение

К разъёму «EPO» подключают кнопку, выключатель или реле — по замыканию или размыканию (настраивается) ИБП снимает напряжение с выхода и (при работе от сети) уходит в «Standby», не выключаясь.

Клеммное подключение

ST1103TL, кроме розеток, выдаёт нагрузку на клеммы «Выход L-N» (сечение кабеля для максимальной нагрузки 2,5 мм²) — для коммерческой и промышленной установки.

Частые вопросы

Что означают L, SL и T в названии?

L — без встроенных АБ, SL — со встроенным батарейным блоком и возможностью подключить внешние, T — выводы L, N, PE вместо шнура с вилкой (ST1103TL). Цифры: 11 — однофазный вход и выход, 01, 02, 03 — 1, 2, 3 кВА.

Сколько проработает от АБ?

РЭ время автономной работы не называет: оно зависит от ёмкости, заряда АБ и нагрузки. Страница производителя для ST1103SL указывает 8 мин при нагрузке 80 %; для L-моделей — зависит от внешних АБ.

Как сделать дистанционное аварийное отключение?

Подключить кнопку, выключатель или реле к разъёму «EPO» и выбрать в «Вход ЕРО» нормально открытый или нормально закрытый контакт. После срабатывания возврат переключателя в норму включает выход.

Чем отличаются два РЭ в комплекте документов?

Таблицы характеристик одинаковые. В редакции для ST1101SL технических данных внутренних АБ в приложении нет — они вынесены на отдельный лист-вкладыш; в редакции для ST1101L приведена таблица АБ (12 В, 9 Ач, до 8 лет службы).

Нюансы и грабли

Модели L (ST1101L, ST1102L, ST1103L, ST1103TL) без внешних АБ работать корректно не могут. Страница изделия на сайте для ST1101L пишет «внешние (опция)» — по РЭ батареи обязательны. Для SL-моделей рекомендованная ёмкость внешних АБ не более 18 Ач; заряд большей не гарантирован.
Внешние АБ набирают только из одинаковых по ёмкости, напряжению и производителю батарей, совпадающих с внутренними; подключать и отключать их и нагрузку при работающем ИБП нельзя.
Нельзя соединять нейтраль с землёй (ни в ИБП, ни в сети после него) и нейтраль входа с нейтралью выхода. У ST1102, ST1103 при работе от АБ нейтраль входа и выхода размыкается — для газовых котлов это может быть проблемой.
На розетках C13 у ST1103SL, ST1103L и ST1103TL суммарная нагрузка не должна превышать 2 кВт.
ST1103TL запрещено подключать к сети через бытовую розетку. Без отметки о монтаже в гарантийном талоне изделие снимают с гарантии, а неправильное подключение может привести к возгоранию кабелей.
Срабатывание «EPO» обесточивает нагрузку: переключатель держат под защитой от посторонних. Из «Standby» по «EPO» выход возможен только возвратом переключателя в норму, а при работе от АБ срабатывание «EPO» выключает ИБП. В режиме байпаса «Включен» «EPO» в «Standby» не переводит.
Вход не отключают, выдёргивая шнур из вывода «Вход ~ 220 В»: вилку вынимают из розетки, затем «Откл» 3 секунды, пауза 1 минута, потом кабели.
Режим запуска «По кнопке» (меню «Настройки → Режим работы → Запуск ИБП») оставляет ИБП после подачи сети в состоянии «Standby»: выход обесточен, пока не удержать «Вкл» 3 секунды.
Если ИБП не запускается от сети: проверить напряжение на входе и кнопку защиты на задней панели (ST1102SL, ST1102L, ST1103SL, ST1103L, ST1103TL); от АБ без сети — заряд АБ и контакт в разъёме TD50A. Сообщение об аварии вентилятора лечится перезапуском и чисткой, если вращения нет.
Изделие по ГОСТ 32133.2-2013 относится к категории C2: в бытовой обстановке может создавать радиопомехи. Класс защиты от импульсных перенапряжений — 3 (D); последствия грозового удара гарантией не покрываются.
