Штиль · источники бесперебойного питания (онлайн, универсальные: напольные или в стойку)
STR1101…STR1103, STR300, STR500 — универсальные онлайн-ИБП (на пол или в 19-дюймовую стойку)
Универсальные онлайн-ИБП: на пол вертикально или горизонтально в 19-дюймовую стойку. Ряд 1–3 кВА (L, SL, LD, TL, TLD) и компактные 300–500 ВА со встроенным батарейным блоком.
Модели семейства
STR1101L, STR1101SL, STR1101LD1 кВА / 0,9 кВт, АБ 36 В. LD — с зарядным устройством повышенной мощности, SL — со съёмным внутренним батарейным блоком. По странице производителя STR1101L — «внешние (опция)», по РЭ без внешних АБ он не работает.
| Мощность | 1 кВА / 0,9 кВт; коэффициент мощности на выходе 0,9 |
| Вход | 220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В |
| Максимальный входной ток | STR1101SL — 6 А; STR1101L — 8 А; STR1101LD — 9 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 4,5 А |
| Аккумуляторы | 36 В; STR1101SL — три встроенные 12 В / 9 Ач в батарейном блоке с «горячей» заменой; L и LD — только внешние через TD50A |
| Ток заряда | STR1101SL — 1 А; STR1101L — 5 А; STR1101LD — 10 А |
| Нагрузка | розетка тип F 16 А — 1 шт., розетки C13 — 6 шт. (блок C13 № 2 — для неприоритетной нагрузки) |
| Габариты В×Ш×Г | 88×482×401 мм горизонтально в стойку; 466×207×401 мм вертикально |
| Масса | STR1101L — не более 7 кг; STR1101SL — не более 15 кг; STR1101LD — не более 8 кг |
| Байпас, холостой ход | максимальный ток байпаса 10 А; потребление без нагрузки 25 Вт |
STR1102L, STR1102SL, STR1102LD2 кВА / 1,8 кВт, АБ 72 В. При работе от АБ размыкается «сквозная нейтраль».
| Мощность | 2 кВА / 1,8 кВт; коэффициент мощности на выходе 0,9 |
| Вход | 220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В |
| Максимальный входной ток | STR1102SL — 12 А; STR1102L — 15 А; STR1102LD — 17 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 9 А |
| Аккумуляторы | 72 В; STR1102SL — шесть встроенных 12 В / 9 Ач в батарейном блоке с «горячей» заменой; L и LD — только внешние через TD50A |
| Ток заряда | STR1102SL — 2 А; STR1102L — 4 А; STR1102LD — 8 А |
| Нагрузка | розетки C13 — 8 шт. (блок № 2 — для неприоритетной нагрузки), C19 — 1 шт. |
| Габариты В×Ш×Г | STR1102L — 88×482×447 мм в стойку, 466×207×447 мм вертикально; STR1102SL и STR1102LD — 88×482×595 мм в стойку, 466×207×595 мм вертикально |
| Масса | STR1102L — не более 9 кг; STR1102SL — не более 31 кг; STR1102LD — не более 13 кг |
| Байпас, холостой ход | максимальный ток байпаса 16 А; потребление без нагрузки 40 Вт |

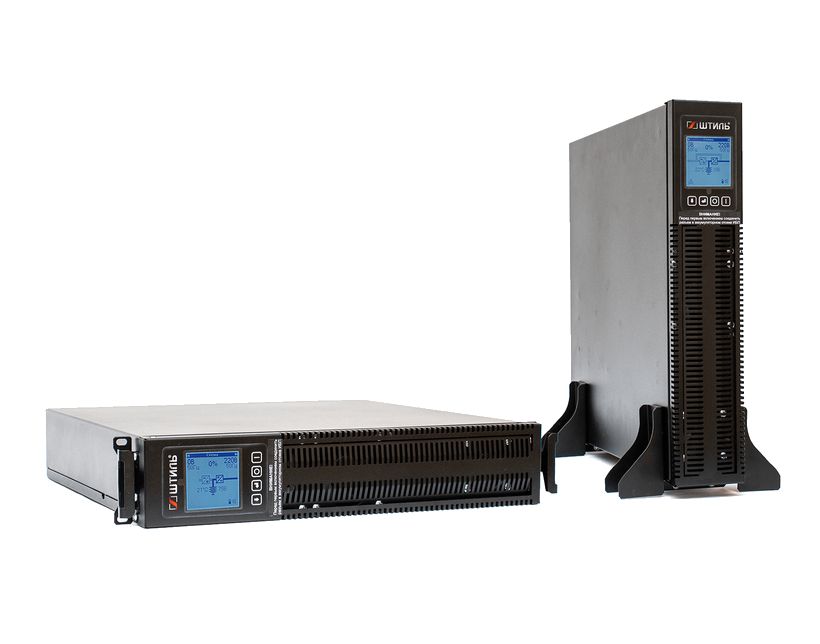

STR1103L, STR1103SL, STR1103TL, STR1103TLD3 кВА / 2,7 кВт, АБ 72 В. TL и TLD подключаются к сети и нагрузке клеммами и предназначены для коммерческого и промышленного применения.
| Мощность | 3 кВА / 2,7 кВт; коэффициент мощности на выходе 0,9 |
| Вход | 220 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В |
| Максимальный входной ток | STR1103SL — 18 А; STR1103L и STR1103TL — 19 А; STR1103TLD — 22 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 13 А |
| Аккумуляторы | 72 В; STR1103SL — шесть встроенных 12 В / 9 Ач в батарейном блоке с «горячей» заменой; остальные — только внешние через TD50A |
| Ток заряда | STR1103SL — 2 А; STR1103L и STR1103TL — 4 А; STR1103TLD — 8 А |
| Подключение | L и SL — шнур с евровилкой в «Вход ~ 220 В»; TL и TLD — клеммы «Вход L-N-PE», провод сечением не менее 2,5 мм² |
| Нагрузка | розетки C13 — 8 шт., на один блок не более 2 кВА; L и SL — ещё C19 — 1 шт.; TL и TLD — ещё клеммы «Выход N-L» |
| Габариты В×Ш×Г | STR1103L и STR1103TL — 88×482×447 мм в стойку, 466×207×447 мм вертикально; STR1103SL и STR1103TLD — 88×482×595 мм, 466×207×595 мм |
| Масса | STR1103L и STR1103TL — не более 9 кг; STR1103SL — не более 31 кг; STR1103TLD — не более 13 кг |

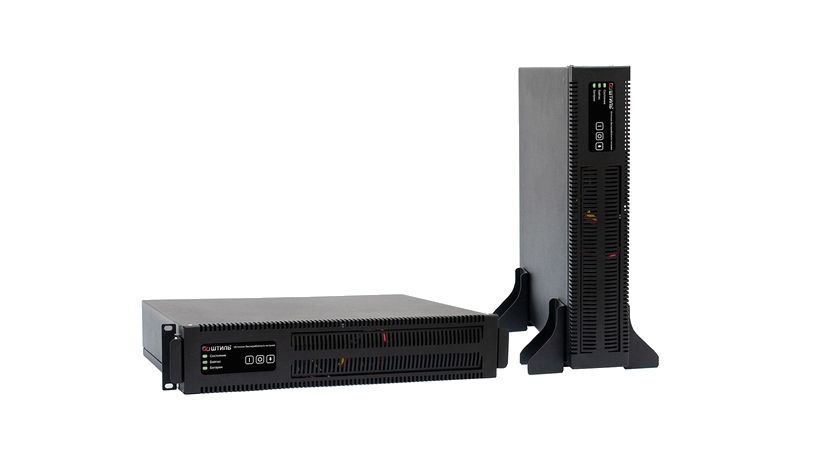

STR300SL, STR300SL-27Компактная линейка 300 ВА / 225 Вт, вход и выход 230 В, без дисплея. Внутренний батарейный блок при поставке отсоединён; внешние АБ принимает только STR300SL-27.
| Мощность | 300 ВА / 225 Вт; коэффициент мощности на выходе 0,75 |
| Вход | 230 В, 45–65 Гц; диапазоны по нагрузке и предельный 90–295 В — как у STR1101; вход — вывод «Вход ~ 230 В» |
| Максимальный входной ток | STR300SL — 1,7 А; STR300SL-27 — 1,9 А |
| Выход | 230 В (210–240 В, шаг 5 В), синусоида, ±2 %; максимальный ток 1,2 А; розетки C13 — 3 шт. |
| Аккумуляторы | 12 В; STR300SL — одна встроенная 12 В / 9 Ач, внешние не подключаются; STR300SL-27 — три встроенные (27 Ач) и внешние батарейные модули BMRT |
| Ток заряда | STR300SL — 1 А; STR300SL-27 — 3 А |
| КПД | 91 % в режиме «Онлайн», 99 % через байпас и в «ЭКО», 82 % от АБ |
| Управление | светодиоды «Состояние», «Байпас», «Батарея»; кнопки «Вкл», «Откл», «Смена режима» |
| Габариты В×Ш×Г | 89×440×354 мм без кронштейнов (89×482×354 мм полный) в стойку; 467×207×354 мм вертикально |
| Масса | STR300SL — не более 11 кг; STR300SL-27 — не более 16 кг |

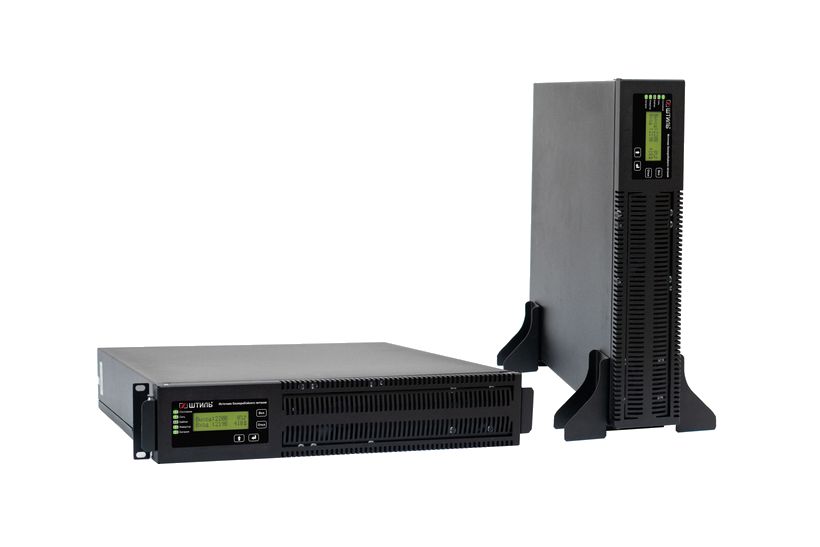

STR500SL, STR500SL-18Компактная линейка 500 ВА / 400 Вт, вход и выход 220 В, ЖК-дисплей. По странице производителя STR500SL при нагрузке 80 % держит 12 мин.
| Мощность | 500 ВА / 400 Вт; коэффициент мощности на выходе 0,8 |
| Вход | 220 В, 45–65 Гц; диапазоны по нагрузке и предельный 90–295 В — как у STR1101; вход — вывод «Вход ~ 220 В» |
| Максимальный входной ток | STR500SL — 2,7 А; STR500SL-18 — 3,6 А |
| Выход | 220 В (220–240 В, шаг 10 В), синусоида, ±2 %; максимальный ток 2,3 А; розетки C13 — 3 шт. |
| Аккумуляторы | 24 В; STR500SL — две встроенные 12 В / 9 Ач, внешние не подключаются; STR500SL-18 — четыре встроенные (18 Ач) и внешние модули BMRT |
| Ток заряда | STR500SL — 1 А; STR500SL-18 — 5 А |
| КПД | 96 % в режиме «Онлайн», 99 % через байпас и в «ЭКО», 81 % от АБ |
| Управление | ЖК-дисплей; светодиоды «Состояние», «Сеть», «Байпас», «Инвертор», «Батарея»; кнопки «Вкл», «Откл», «Вверх», «Ввод» |
| Габариты В×Ш×Г | 89×440×474 мм без кронштейнов (89×482×474 мм полный) в стойку; 467×207×474 мм вертикально |
| Масса | STR500SL — не более 15 кг; STR500SL-18 — не более 20 кг |
Как это работает и подключается
- Двойное преобразование: вход → выпрямитель с корректором коэффициента мощности → инвертор. Время переключения на АБ в режиме «Онлайн» — 0 мс, в «ЭКО» (питание в обход выпрямителя и инвертора, КПД 99 %) — 7 мс. КПД в «Онлайн»: 95 % у моделей 1–3 кВА, 91 % у STR300 и 96 % у STR500; от АБ — 86 %, 82 % (STR300) и 81 % (STR500).
- Байпас: «Авто», «Включен», «Запрещён». Допуск сетевого напряжения для байпаса и «ЭКО»: у моделей 1–3 кВА по умолчанию ±20 %, настраивается в пределах ±25 % с шагом 5 %; у STR300 по умолчанию +10 % / −15 %, у STR500 ±20 %. Максимальный ток байпаса: 10 А (STR1101), 16 А (STR1102, STR1103), 4,5 А (STR300), 5 А (STR500) — превышение может вывести ИБП из строя.
- Перегрузка: у моделей 1–3 кВА 101–105 % — без ограничения по времени, у STR300 и STR500 — в течение 3 мин; далее у всех 105–130 % — 60 с, 130–150 % — 1 с, свыше 150 % — 0,2 с; через байпас или в «ЭКО» 200 % — 40 с. Потребление без нагрузки: 25 Вт (STR1101), 40 Вт (STR1102, STR1103), 16 Вт (STR300), 20 Вт (STR500).
- Модели 1–3 кВА: ЖК-дисплей с экранами «Схема», «Сеть», «Выходная сеть», «Батарея», «Параметры», «Команды», «Аварии», «Система», кнопки «Вкл», «Откл», «Выбор», «Вправо/вниз». Настройки — экран «Параметры», тесты АБ (10-секундный, на время, до полного разряда) — экран «Команды → Тесты батарей». Однократное нажатие «Вкл» — холодный старт от АБ, удержание «Откл» переводит ИБП от сети в «Standby».
- Разъём «EPO» (модели 1–3 кВА): двухконтактный винтовой клеммник, провод 0,08–1,2 мм², ток в цепи 30 мА ±10 %, напряжение на разомкнутых контактах 7 В ±20 %, сопротивление внешней цепи не более 3 кОм. Настройка — «Параметры → Интерфейсы → Вход ЕРО»: «Игнорировать», «Норм. открытый» или «Норм. закрытый». У STR300 и STR500 разъёма EPO нет.
- Мониторинг — по заказу: платы IC-RS232/Dry Contacts, IC-SNMP/WEB или IC-SNMP/mini-USB (на ИБП ставится только одна), для моделей 1–3 кВА — ещё IC-Modbus/Dry Contacts, только при установленной IC-SNMP/WEB или IC-SNMP/mini-USB. Для STR300 и STR500 действует бесплатное ПО Shtyl Device Manager, работающее только с установленной платой; параметры STR300 меняются только из него (кроме смены режима кнопкой «Смена режима»).
- Горячая замена: внутренний батарейный блок моделей SL (и STR300, STR500) пользователь может сменить, не отключая нагрузку, если ИБП работает от сети; при работе от АБ такая попытка выключит ИБП. Сменный блок — только аналогичный заводскому.
Монтаж
- Два способа: вертикально на ровной горизонтальной поверхности (с упорами для вертикальной установки) либо горизонтально в 19-дюймовые направляющие стойки или шкафа (с кронштейнами для горизонтального крепления). Оба комплекта деталей входят в поставку; без них ИБП может упасть и повредиться. Любое другое положение запрещено.
- При вертикальной установке — не менее 15 сантиметров между вентиляционными отверстиями и ближайшей поверхностью; в стойке или шкафу — либо свободная циркуляция воздуха вокруг корпуса и через него, либо принудительное охлаждение. Помещение, от +5 до +40 °С, влажность до 80 % без конденсата; нельзя ставить в пыльных, влажных, взрывоопасных местах и под прямым солнцем. После холода — выдержать ИБП не менее 12 часов.
- Модели SL (и STR300, STR500): внутренний батарейный блок при поставке отсоединён от силовой части — перед первым включением его подключают. Выкрутить винты передней панели, сдвинуть или опустить панель, соединить разъёмы с соблюдением полярности (неверная полярность выводит ИБП из строя), вернуть панель и закрепить винтами; провода не повредить.
- Внешние АБ — батарейные модули Штиль серии BMRT (для STR300 и STR500 только у STR300SL-27 и STR500SL-18) через разъём TD50A на задней панели; защитную заглушку сначала вынимают. Ёмкость вводят в настройках («Параметры → Батареи → Емкость АБ» у моделей 1–3 кВА).
- Питающая сеть: розетка с заземлением и автомат соответствующего номинала. Работа без заземления запрещена. Порядок ввода: установить → подключить АБ → вставить кабель с евровилкой в вывод «Вход ~ 220 В» (у STR300 — «Вход ~ 230 В») и проверить фиксацию → подать сеть: у моделей 1–3 кВА на дисплее появятся логотип, шкала загрузки ПО, сообщение об отсутствии аварий и экран «Схема»; у STR300 «Состояние» и «Батарея» горят зелёным, «Байпас» гаснет; у STR500 — инфо-экран и зелёные «Состояние», «Сеть», «Инвертор», «Батарея» → отключить сеть и проверить переход на АБ (звуковой сигнал каждые 4 с; у моделей 1–3 кВА на экране «Аварии» появится сообщение о выходе сети из допустимого диапазона, а на «Схеме» мигающий символ «Авария»; у STR300 «Байпас» мигает красным и жёлтым, «Батарея» горит жёлтым; у STR500 «Сеть» гаснет, «Состояние» и «Байпас» горят красным, «Батарея» жёлтым) → выключить удержанием «Откл», выдержать 1 минуту → подключить нагрузку → подать сеть и включить нагрузку. Несколько нагрузок включать от самой мощной к самой слабой.
- STR1103TL и STR1103TLD: сначала снять защитный кожух с клемм; провода входной сети подключают к «Вход L-N-PE» (L — фаза, N — нейтраль, PE — земля) при отключенном напряжении сети и выключенном ИБП, концы обжимают наконечниками специальным инструментом, нагрузку подключают к «Выход N-L»; если заземляющий проводник нагрузки не удаётся присоединить к общему, его подключают на вывод «PE» вместе с заземлением входа. Кожух возвращают на место; монтаж и оценку сечения кабелей выполняет специалист с группой по электробезопасности не ниже III, отметка — в гарантийном талоне.
- При длительном хранении моделей со встроенными АБ разъём внутреннего батарейного блока отсоединяют от ИБП и не реже раза в три месяца (выше 30 °С — раз в два месяца) подключают и запускают ИБП от сети для подзаряда.
Примеры
Шкаф или стойка 19 дюймов
ИБП ставят горизонтально в 19-дюймовые направляющие с двумя кронштейнами из комплекта; РЭ рекомендует отдельно купить «Комплект для монтажа в стойку», он поддерживает корпус снизу.
На полу или полке
Тот же корпус ставят вертикально на ровную горизонтальную поверхность, на упоры для вертикальной установки из комплекта; ЖК-дисплей у моделей 1–3 кВА сам меняет ориентацию (вертикальная или горизонтальная) по положению корпуса.
Приоритетная и неприоритетная нагрузка (1–3 кВА)
Блок розеток C13 № 2 рассчитан на неприоритетную нагрузку: при работе от АБ он обесточивается при заряде по умолчанию 20 %, остальные выходы питаются вплоть до глубокого разряда АБ.
Газовый котёл
РЭ требует строго соблюдать фазность подключения: если котёл не запускается, вилку котла в розетке ИБП переворачивают. У STR1102 и STR1103 при работе от АБ «сквозная нейтраль» размыкается, и с некоторыми котлами это создаёт сложности.
Частые вопросы
Что означают L, SL, LD, TL, TLD в названии?
L — без встроенных АБ, SL — со встроенным батарейным блоком, LD — без встроенных АБ и с зарядным устройством повышенной мощности, T — выводы L, N, PE вместо шнура с вилкой. 11 — однофазный вход и выход, 01, 02, 03 — 1, 2, 3 кВА.
Сколько проработает от АБ?
РЭ время автономной работы не называет: оно зависит от ёмкости, заряда АБ и нагрузки. Страница производителя для STR500SL указывает 12 мин при нагрузке 80 %.
Можно ли менять батарейный блок без остановки нагрузки?
У моделей SL — да, если ИБП работает от сети («горячая» замена по Приложению Б РЭ); на работающем от АБ ИБП замена выключит его и обесточит нагрузку.
Почему в карточке две группы моделей?
Производитель выпускает два РЭ: на STR1101…STR1103 (1–3 кВА) и на STR300…STR500 (300–500 ВА, SL, SL-27, SL-18). Корпус и способ установки общие (пол или 19-дюймовая стойка), но управление, розетки и АБ различаются.
Нюансы и грабли
- Модели L, LD, TL, TLD без внешних АБ работать корректно не могут. Страница изделия на сайте для STR1101L пишет «внешние (опция)» — по РЭ батареи обязательны. У STR300SL и STR500SL внешних АБ нет и подключить их нельзя — только у STR300SL-27 и STR500SL-18.
- Внутренний батарейный блок SL-моделей приходит отсоединённым: без подключения разъёма ИБП от АБ не работает. Транспортирование STR1101SL, STR1102SL и STR1103SL самолётом не допускается.
- Нельзя соединять нейтраль с землёй (ни в ИБП, ни в сети после него) и нейтраль входа с нейтралью выхода. У STR1102 и STR1103 при работе от АБ нейтраль входа и выхода размыкается — для газовых котлов это может быть проблемой.
- На один блок розеток C13 у STR1103SL, STR1103L, STR1103TL и STR1103TLD суммарно не более 2 кВА.
- STR1103TL и STR1103TLD запрещено подключать к сети через бытовую розетку. Без отметки о монтаже в гарантийном талоне изделие снимают с гарантии, а неправильное подключение может привести к возгоранию кабелей.
- Неприоритетная нагрузка (1–3 кВА) на блоке C13 № 2 отключается при заряде АБ около 20 % по умолчанию — не подключать к этому блоку то, что должно жить до конца. Порог настраивается: «Параметры» (расширенный вид) → «Батарея» → «Отключение НН».
- Срабатывание «EPO» обесточивает нагрузку; при работе от АБ — выключает ИБП. В режиме байпаса «Включен» «EPO» в «Standby» не переводит. У STR300 и STR500 разъёма EPO нет, пункт «Вход ЕРО» в их меню менять нельзя — это может привести к сбою.
- Вход не отключают, выдёргивая шнур из вывода «Вход ~ 220 В»: вилку вынимают из розетки, затем удержанием «Откл» выключают ИБП, пауза 1 минута, потом кабели. При нарушении фазировки или отсутствии заземления вилку переворачивают либо включают в розетку с исправным заземляющим контактом (STR1101 сообщает об этом в течение 30 секунд после запуска миганием компонента сети на мнемосхеме и показателем «Инверсия» на экране «Система»).
- Горячая замена батарейного блока только при работе от сети. У STR1101SL перед извлечением блока отсоединяют контакт заземления на его левой боковой панели. Вскрывать блок и менять в нём АБ может только допущенный изготовителем персонал, пломба на блоке — основание снять с гарантии.
- Изделие по ГОСТ 32133.2-2013 относится к категории C2: в бытовой обстановке может создавать радиопомехи. Класс защиты от импульсных перенапряжений — 3 (D); последствия грозового удара гарантией не покрываются.
Документация
- Штиль — руководство по эксплуатации ИБП STR 1–3 кВА (L, SL, LD, TL, TLD)
- Штиль — руководство по эксплуатации ИБП STR 300–500 ВА (SL, SL-27, SL-18)
- Штиль — страница изделия на сайте производителя (https://www.shtyl.ru/catalog/ibp/str1101l-1000-va-900-vt/)
- Штиль — страница изделия на сайте производителя (https://www.shtyl.ru/catalog/ibp/str500sl-500-va-400-vt/)
