SW300, SW500, SW1000 — настенные однофазные онлайн-ИБП

Настенные ИБП с двойным преобразованием на 300, 500 и 1000 ВА. Исполнения L работают только с внешними АБ, SL — со встроенными. Крепление на вертикальную стену, степень защиты IP20.

Модели семейства

SW300L, SW300SL300 ВА / 225 Вт, вход и выход 230 В. Без дисплея; настройки, кроме смены режима кнопкой «Смена режима», задаются в ПО Shtyl Device Manager, а для него нужна плата расширения интерфейсов.

Мощность	300 ВА / 225 Вт; коэффициент мощности на выходе 0,75
Вход	230 В, 45–65 Гц; рабочий диапазон 175–295 В при нагрузке 100 %, 155–295 В при 75 %, 120–295 В при 50 %; предельный 90–295 В
Максимальный входной ток	SW300L — 1,9 А; SW300SL — 1,7 А (при номинальной мощности нагрузки)
Выход	230 В (настройка 210–240 В с шагом 5 В), синусоида, ±2 %; максимальный ток 1,2 А; одна розетка тип F, 16 А
Аккумуляторы	12 В; SW300SL — одна встроенная 12 В / 9 Ач, внешние АБ не подключаются; SW300L — только внешние через разъём TD50A
Ток заряда	SW300L — 6 А; SW300SL — 1 А
КПД	91 % в режиме «Онлайн», 99 % через байпас и в «ЭКО», 82 % от АБ
Управление	светодиоды «Состояние», «Байпас», «Батарея»; кнопки «Вкл», «Откл», «Смена режима»
Габариты В×Ш×Г	283×285×93 мм
Масса, охлаждение	SW300L — не более 4 кг; SW300SL — не более 6,5 кг; конвекционное, без вентилятора

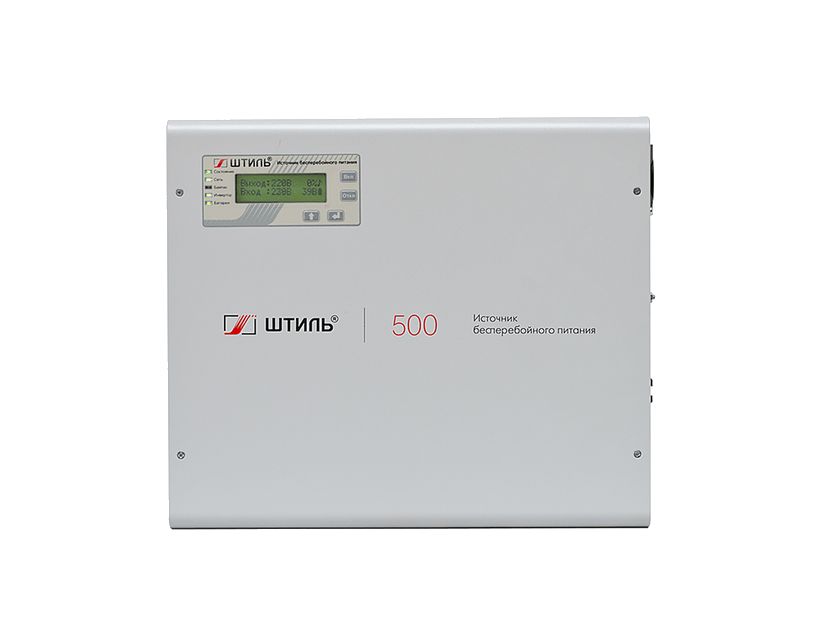

SW500L, SW500SL500 ВА / 400 Вт, вход и выход 220 В, ЖК-дисплей. По странице производителя SW500SL при нагрузке 80 % держит 12 мин.

Мощность	500 ВА / 400 Вт; коэффициент мощности на выходе 0,8
Вход	220 В, 45–65 Гц; диапазоны по нагрузке и предельный 90–295 В — как у SW300
Максимальный входной ток	SW500SL — 2,7 А; SW500L — 3,6 А
Выход	220 В (настройка 220–240 В с шагом 10 В), синусоида, ±2 %; максимальный ток 2,3 А; одна розетка тип F, 16 А
Аккумуляторы	24 В; SW500SL — две встроенные 12 В / 9 Ач и внешние, рекомендованная ёмкость внешних не более 18 Ач; SW500L — только внешние (TD50A)
Ток заряда	SW500L — 5 А; SW500SL — 1 А
КПД	96 % в режиме «Онлайн», 99 % через байпас и в «ЭКО», 81 % от АБ
Управление	ЖК-дисплей; светодиоды «Состояние», «Сеть», «Байпас», «Инвертор», «Батарея»; кнопки «Вкл», «Откл», «Вверх», «Ввод»
Габариты В×Ш×Г	287×357×112 мм без кронштейна, 287×357×116 мм с кронштейном
Масса, охлаждение	SW500L — не более 5 кг; SW500SL — не более 11 кг; конвекционное, без вентилятора

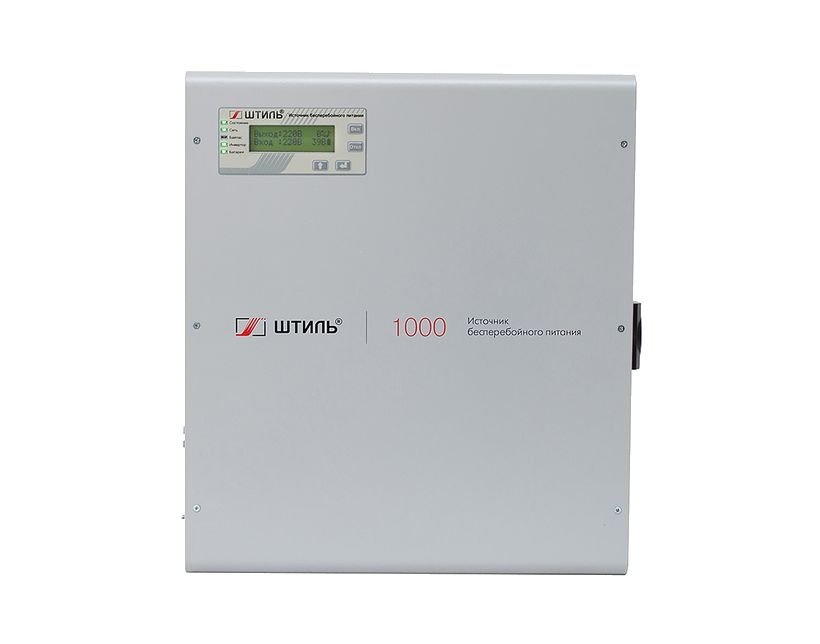

SW1000L, SW1000SL1000 ВА / 900 Вт, вход и выход 220 В, ЖК-дисплей, принудительное охлаждение; две выходные розетки.

Мощность	1000 ВА / 900 Вт; коэффициент мощности на выходе 0,9
Вход	220 В, 45–65 Гц; диапазоны по нагрузке и предельный 90–295 В — как у SW300
Максимальный входной ток	SW1000SL — 5,9 А; SW1000L — 7,2 А
Выход	220 В (настройка 220–240 В с шагом 10 В), синусоида, ±2 %; максимальный ток 4,5 А; две розетки тип F, 16 А
Аккумуляторы	36 В; SW1000SL — три встроенные 12 В / 9 Ач и внешние, рекомендованная ёмкость внешних не более 18 Ач; SW1000L — только внешние (TD50A на нижней панели)
Ток заряда	SW1000L — 5 А; SW1000SL — 1 А
КПД	96 % в режиме «Онлайн», 99 % через байпас и в «ЭКО», 86 % от АБ
Перегрузка	101–105 % — без ограничения по времени, 105–130 % — 60 с, 130–150 % — 1 с, свыше 150 % — 0,2 с
Габариты В×Ш×Г	379×357×112 мм без кронштейна, 379×357×116 мм с кронштейном
Масса, охлаждение	SW1000L — не более 6 кг; SW1000SL — не более 15 кг; принудительное, вентиляторное

Как это работает и подключается

Двойное преобразование: вход → выпрямитель с корректором коэффициента мощности → инвертор. Время переключения на АБ в режиме «Онлайн» — 0 мс, в режиме «ЭКО» (питание в обход выпрямителя и инвертора, КПД 99 %) — 7 мс.
Байпас: «Авто» (по умолчанию), «Включен» и «Запрещён». В «Авто» допуск сетевого напряжения для байпаса и «ЭКО» по умолчанию +10 % / −15 % у SW300 и ±20 % у SW500 и SW1000; настраивается в пределах ±25 % с шагом 5 %. Максимальный ток байпаса: 4,5 А у SW300, 5 А у SW500, 10 А у SW1000 — превышение может вывести ИБП из строя.
Перегрузка у SW300 и SW500: 101–105 % — в течение 3 мин, 105–130 % — 60 с, 130–150 % — 1 с, свыше 150 % — 0,2 с; через байпас или в «ЭКО» 200 % — 40 с. Потребление на холостом ходу: 16 Вт (SW300), 20 Вт (SW500), 25 Вт (SW1000).
Мониторинг — по заказу: платы IC-RS232/Dry Contacts, IC-SNMP/Web или IC-SNMP/mini-USB в слот на боковой панели (на ИБП ставится только одна плата). Через бесплатное ПО Shtyl Device Manager или web-интерфейс платы видны входные и выходные параметры, температура, аварии, журнал событий; ПО работает только при установленной плате.
Тесты АБ: 10-секундный (у SW300 — только он, удержанием кнопки «Смена режима»), на заданное время и до полного разряда (у SW500 и SW1000 — из меню «Система → Команда ИБП»). Проводить не реже раза в полгода, при температуре выше 30 °С — раз в три месяца.
Холодный старт от АБ при пропавшей сети — однократное нажатие «Вкл»; автоматический старт от АБ не гарантирован и зависит от нагрузки и фактического входного напряжения.

Монтаж

Крепление на ровную вертикальную поверхность достаточной прочности: SW300 — выдавками на задней панели, SW500 и SW1000 — кронштейном из комплекта. Шурупы с дюбелями из комплекта рассчитаны на бетон или кирпич. Другое положение корпуса запрещено.
Между вентиляционными отверстиями и ближайшей поверхностью — не менее 15 сантиметров. Помещение, от +5 до +40 °С, влажность до 80 % без конденсата; на открытых площадках, под прямым солнцем, в пыльных, влажных и взрывоопасных местах, на мягких основаниях ставить нельзя. После транспортировки или хранения на холоде — выдержать ИБП при нормальных условиях не менее 12 часов.
Сеть: розетка с заземлением и легкодоступным защитным устройством. Работа без заземления запрещена; основной заземляющий контакт — в евровилке, контакт заземления корпуса — на боковой панели.
Порядок: смонтировать ИБП → подключить внешние АБ (если есть) → у SW500 и SW1000 вставить сетевой кабель в вывод «Вход ~ 220 В» (разъём C14 с предохранителем) и проверить фиксацию → вилку в розетку, проверить индикацию → отключить сеть и убедиться, что ИБП перешёл на АБ → выключить удержанием «Откл» и выдержать 1 минуту → подключить нагрузку в розетку «Выход» → подать сеть и включить нагрузку. Несколько нагрузок включать от самой мощной к самой слабой.
Внешние АБ идут через разъём TD50A (SW300L, SW500L, SW500SL — на боковой панели, SW1000L и SW1000SL — на нижней); защитную заглушку из разъёма сначала вынимают. Допустимы батарейные модули Штиль серии BM либо отдельные АБ — в боксе с заземлением, кабелем сечением не менее 6 мм², с двухполюсным защитным устройством (2Р). Ёмкость подключённых АБ затем вводят в настройках ИБП («Батареи → Емкость АБ» или Shtyl Device Manager).
Отдельные внешние АБ ставит и подключает специалист с группой по электробезопасности не ниже III и делает отметку в Приложении Д РЭ. Без неё изделие снимают с гарантии.
Принадлежность: батарейный стеллаж BS-12-1W — металлический шкаф 337×436×224 мм, масса без АБ не более 15 кг, под герметизированные AGM-батареи ёмкостью 17, 26, 33, 40, 55, 65, 75, 90 или 100 Ач; сами батареи в комплект не входят. Перед монтажом автомат «АБ» в положении «ОТКЛ» (OFF), батарейный кабель от ИБП отсоединён, полярность строго соблюдается. Для SW500L и SW1000L (АБ 24 и 36 В) нужны стеллажи под их напряжение: на странице SW1000L указан BS-36-1W.

Примеры

Газовый котёл

РЭ прямо допускает питание газового котла. Автомат на входе тогда однополюсный (1Р), в остальных случаях — двухполюсный (2Р), а фазность вилки нужно соблюдать: если котёл не запускается, вилку котла в розетке ИБП переворачивают.

Насос или компрессор

Нагрузку с электродвигателем РЭ разрешает, но пусковая мощность может в несколько раз превышать номинальную — ИБП выбирают с учётом пусковых токов.

Модель L с внешней батареей

SW300L, SW500L и SW1000L без внешних АБ не работают. РЭ рекомендует для них напольные батарейные стеллажи Штиль серии BS, а для SW1000L — ещё и внешние зарядные устройства серии BCT.

Частые вопросы

Чем SW…L отличается от SW…SL?

L — без встроенных аккумуляторов, только с внешними; SL — с встроенными (SW300SL одна АБ 9 Ач, SW500SL две, SW1000SL три) и, кроме SW300SL, с возможностью подключить внешние.

Сколько ИБП отработает от батарей?

РЭ время автономной работы не приводит: оно зависит от ёмкости, заряда АБ и нагрузки. Страница производителя для SW500SL указывает 12 мин при нагрузке 80 %; для L-исполнений время зависит от внешних АБ.

Как подключить мониторинг?

Поставить одну из плат IC-RS232/Dry Contacts, IC-SNMP/Web или IC-SNMP/mini-USB в слот на боковой панели. Без платы ПО Shtyl Device Manager не работает, а SW300 без неё не настроить (кроме переключения режима кнопкой «Смена режима»).

Подходит ли стеллаж BS-12-1W к любой модели серии?

Этикетка относится к комплекту SW300L с АБ 33 Ач (АБ 12 В). Для 24 В (SW500) и 36 В (SW1000) РЭ предлагает стеллажи серии BS под нужное напряжение; на странице SW1000L указан BS-36-1W.

Нюансы и грабли

L-исполнения (SW300L, SW500L, SW1000L) без внешних АБ работать корректно не могут. Страница изделия на сайте пишет для SW1000L «внешние (опция)» — по РЭ это обязательное условие. SW300SL внешних АБ не принимает вообще.
Внешние АБ набирают только из одинаковых батарей — одной ёмкости, одного напряжения, одного производителя, и совпадающих с внутренними, если они есть. Для SW500SL и SW1000SL рекомендованная ёмкость внешних АБ не более 18 Ач, заряд большей не гарантирован.
Разъёма EPO у ИБП нет, но пункт «Вход ЕРО» в меню есть — менять его нельзя, это может привести к сбою в работе.
Запрещено соединять нейтраль с землёй (в самом ИБП и в сети после него) и соединять нейтраль входа с нейтралью выхода. Это же касается плюса и минуса АБ: замыкать их между собой или на землю нельзя, на АБ ничего не кладут.
У SW500 и SW1000 вход не отключают, выдёргивая кабель из вывода «Вход ~ 220 В»: сначала вилка из розетки, затем «Откл», пауза 1 минута и только потом кабели. Подключать и отключать внешние АБ и нагрузку при работающем ИБП нельзя.
Фазировка и заземление: на первом включении индикация в течение 30 секунд показывает, что фаза вилки не совпадает с фазой розетки либо нет заземляющего контакта (у SW300 «Состояние» горит жёлтым, у SW500 и SW1000 красным и мигает «Сеть»). Вилку переворачивают или переходят на исправную розетку.
Байпас «Включен» — стабилизации и защиты от повышенного и пониженного напряжения нет, а при работе от АБ нагрузка не питается. Страница сайта описывает режим «Байпас» иначе: при пропадании сети устройство, по её описанию, переходит в автономный режим, если батареи не разряжены. Для проекта верить РЭ.
Сайт утверждает, что ИБП круглосуточно (24/7) отдаёт указанную активную мощность; РЭ при этом рекомендует суммарную нагрузку на 20–30 % ниже выходной мощности. Закладывать запас по РЭ.
Подзаряд: ИБП, не включённый на постоянную работу, запускают от сети не реже раза в три месяца (выше 30 °С — раз в два месяца); долго не используемый ИБП выключают. Исполнения SL нельзя перевозить самолётом.
Защита от импульсных перенапряжений — класс 3 (D); последствия удара молнии в линию гарантийным случаем не считаются, на вводном щите нужна защита от перенапряжения. Снижение ёмкости АБ со временем — тоже не гарантийный случай, а срок службы 10 лет на АБ не распространяется.
