СН-Реле, СН-Выключатель, СН-Розетка — радиоканальные реле управления нагрузкой 230 В

Три исполнения радиореле (433 МГц, «СН-Контакт-Р») для ППК «Си-Норд»: двухканальное СН-Реле, СН-Выключатель и СН-Розетка. Коммутируют внешние устройства на сети 230 В.

Модели семейства

СН-РелеРеле исполнительное радиоканальное БФЮК.425412.017 (ЭТ v12); двухканальное, два независимых контакта.

Питание	85–265 В, 50/60 Гц
Потребляемый ток	не более 30 мА
Коммутируемый ток каждого канала	16 А (резистивная), 5 А (реактивная)
Степень защиты	IP20
Класс защиты от поражения током	0
Габариты	65х65х28 мм
Масса	не более 0,2 кг
Рабочая температура	-30... +55 оС
Влажность при +40 оС	93 %
Срок службы	8 лет

СН-ВыключательРеле исполнительное радиоканальное БФЮК.425412.014 (ЭТ). Два документа с разными данными, см. «Ловушки».

Питание	85–265 В, 50/60 Гц (ЭТ) / 85–305 В, 50/60 Гц (листок «Беспроводные реле»)
Потребляемый ток / мощность	не более 30 мА (ЭТ) / не более 1,5 ВА (листок)
Коммутируемый ток	16 А резистивная, 5 А реактивная (ЭТ) / 7 А при активной нагрузке (листок)
Степень защиты	IP20 (ЭТ) / IP30 (листок)
Класс защиты от поражения током	II (ЭТ)
Габариты	65х66х28 мм (ЭТ) / 65 х 66 х 38 мм (листок)
Масса	не более 0,2 кг (ЭТ)
Рабочая температура	-30... +55 оС

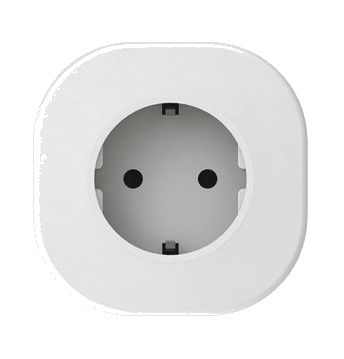

СН-РозеткаРозетка радиоканальная БФЮК.425412.018 (этикетка БФЮК.425412.013-01 ЭТ, v15.1); для бытового применения.

Питание	85-265 В, 50 Гц
Потребляемый ток	не более 20 мА
Коммутируемый ток (230 В, резистивная)	16 А
Степень защиты	IP30
Масса	не более 0,15 кг
Рабочая температура	-30... +55 оС
Влажность при +35 оС	95 %
Срок службы	8 лет

Как это работает и подключается

Управление и настройка режимов — двусторонний адресный радиообмен 433,05–434,79 МГц; изменение состояния сразу после команды ППК. Поддерживаются режимы «выключено», «включено», «включено на время» (СН-Реле).
СН-Реле формирует извещения «Норма», «Вскрытие», «Реле 1/2 включено/выключено»; СН-Выключатель — «Норма», «Вскрытие», «Нагрузка подключена/отключена».
Индикация СН-Реле: красный — реле замкнуто; зелёный — все разомкнуты; жёлтый 2 с — включение. У СН-Выключателя красный — нагрузка подключена, зелёный — отключена. Связывание — прерывистый зелёный; красный 2 с — завершено.
Регистрация (СН-Реле, СН-Выключатель): подготовить ППК; включить питание; если нет прерывистого зелёного — удерживать функциональную кнопку не менее 8 с; дождаться красного индикатора. Режим активен 100 секунд с подачи питания. Розетка: то же, кнопку удерживать 10 с.
Оценка связи СН-Реле: удерживать кнопку от 3 до 6 с, отпустить (индикация возможна с задержкой до 4 с): три зелёных — отлично, два — хорошо, один — связь есть (ретранслятор «СН-РЕТР» или «СН-РЕТР 220»), красная серия — связи нет. У Розетки — нажать и через 3 с отпустить кнопку. Листок «Беспроводные реле» описывает проверку тампером: зажать на 3 секунды и проверить «Панель состояния».

Монтаж

Все монтажные работы — только при отключённом питании; к монтажу допускаются лица с группой по электробезопасности не ниже III и допуском до 1000 В.
СН-Реле: нагрузки — к клеммам RELAY1 и RELAY2, кабель питания — к L и N. Колодки L и N сдвоенные (контакты L соединены, контакты N соединены) — через перемычки можно подавать сеть на нагрузку. Запрещено подключать через перемычки L/N нагрузку более 16 А.
СН-Выключатель: открыть крышку; нагрузку — к клемме OUT, питание — к L и N; закрыть крышку.
Провода питания — в двойной изоляции сечением от 0,75 до 2,5 мм2.
Не размещать на массивных металлических конструкциях и ближе 1 м, ближе 1 м от металлических водопроводных труб, у источников радиопомех, внутри металлоконструкций; ставить там, где связь «отлично» или «хорошо».
СН-Розетка — только в бытовых условиях (квартиры, дома, гостиничные номера, бытовые помещения магазинов, офисов), не на открытом воздухе, не погружать в воду.

Примеры

Управление освещением или обогревом по сигналу ППК

СН-Выключатель или СН-Розетка включает нагрузку 230 В по правилам автоматики в конфигураторе «Хаббл».

Два независимых устройства

СН-Реле управляет двумя нагрузками через клеммы RELAY1 и RELAY2.

Частые вопросы

Сколько каналов у СН-Реле?

Два независимых, RELAY1 и RELAY2, по 16 А на активной нагрузке каждый.

Какой ток выдерживает СН-Розетка?

16 А при 230 В и резистивной нагрузке.

Нюансы и грабли

Расхождение по СН-Выключателю: в этикетке предельный ток 16 А (резистивная) и 5 А (реактивная), в листке «Беспроводные реле» — 7 А при активной нагрузке; IP20 против IP30, 65х66х28 против 65 х 66 х 38 мм. Пределы по току лучше брать по меньшему значению (7 А), пока не уточнена редакция изделия.
Не оставлять без присмотра приборы с нагревательными элементами, включённые через розетку.
СН-Реле — класс защиты 0 (без защитного заземления корпуса), СН-Выключатель — II.
При регистрации в зоне радиовидимости реле должен быть только один ППК в режиме связывания.
