X800 и X801 — комплекты GSM-сигнализации «GSM РОЗЕТКА ВЕКТОР» с радиодатчиками и брелоками
Готовые комплекты охранной (X800) и охранно-пожарной (X801) сигнализации: GSM-розетка, радиодатчики движения, открытия и дыма, брелок, сирена; тревога приходит SMS и звонком на ваш телефон.
Модели семейства
X800 (охранный)Адресный радиоканальный прибор «GSM РОЗЕТКА ВЕКТОР», брелок «Б 4-Р», извещатель движения «ОПТИМИСТ-Р», извещатель открытия «ВС-СМК ВЕКТОР» и свето-звуковой оповещатель «ВОСХОД-Р-024» как тревожная сирена.
| Состав | GSM РОЗЕТКА ВЕКТОР, брелок Б 4-Р, ОПТИМИСТ-Р, ВС-СМК ВЕКТОР, ВОСХОД-Р-024 |
| Назначение | защита от несанкционированного проникновения, оповещение на объекте, SMS и звонок на телефоны пользователей, дистанционное управление питанием нагрузки |
| Допустимая мощность розетки | 3,5 кВт |
| Дальность радиоканала до розетки | до 100 м в прямой видимости у извещателей и оповещателя |
| Гарантия | 1 год на изделие; на батареи питания гарантия не распространяется |

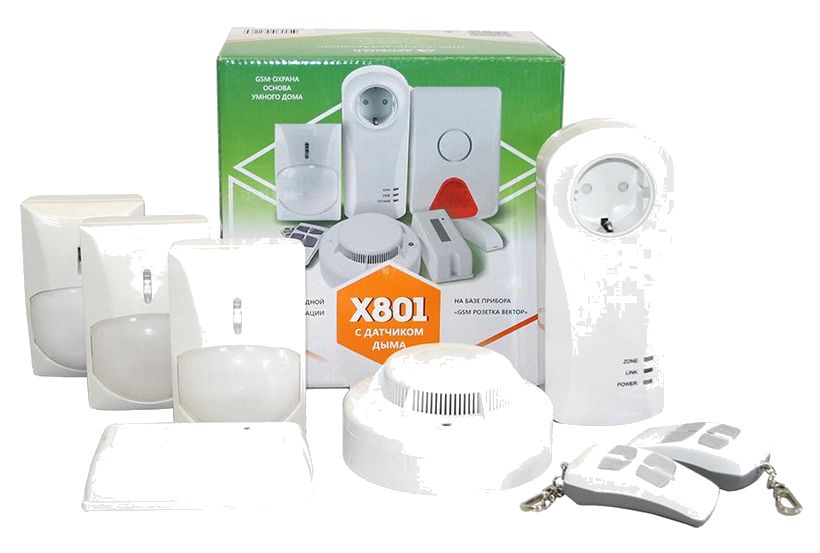

X801 (охранно-пожарный)То же, но вместо сирены ВОСХОД-Р-024 — дымовой извещатель «ДИП-230Р ВЕКТОР» (ИП212-230Р) со встроенной пожарной сиреной. Пожарный извещатель ставится на охрану при включении розетки.
| Состав | GSM РОЗЕТКА ВЕКТОР, брелок Б 4-Р, ОПТИМИСТ-Р, ВС-СМК ВЕКТОР, ДИП-230Р ВЕКТОР |
| Назначение | охранная и пожарная сигнализация, оповещение по GSM |
| Допустимая мощность розетки | 3,5 кВт |
| Дальность радиоканала до розетки | до 100 м в прямой видимости у извещателей |
| Гарантия | 1 год |
Как это работает и подключается
- Все радиоканальные устройства из комплекта уже закреплены за розеткой; при настройке нужно только прописать в розетку телефоны пользователей.
- Брелок: постановка и снятие охранных извещателей, включение и выключение реле розетки, тревожная кнопка. На постановку розетка отвечает SMS «Охранные извещатели поставлены на охрану брелоком 1 (2)», на снятие — SMS о снятии; индикатор «ЗОНА» горит зелёным на охране.
- SMS-команды с основного телефона на номер розетки: *0 — отключить питание нагрузки; *0*N — отключить на N секунд (от 0 до 65535); *1 — включить; *1*N — включить на N секунд; *2 — баланс SIM-карты; *3 — поставить на охрану охранные извещатели; *3*2 — поставить пожарный извещатель; *4 — снять охранные; *4*2 — снять пожарный; *5 — запросить состояние. Управление питанием нагрузки возможно только при подключении розетки к сети 220 В и при наличии 220 В.
- Те же настройки, постановка и снятие, управление питанием и запрос состояния доступны из Android-приложения «GSM Розетка Вектор».
Монтаж
- SIM-карта: новая, по возможности стандарта M2M. Отключите запрос PIN-кода и все платные и дополнительные бесплатные услуги (особенно «Быстрый запуск»), карта должна быть чистой (без записей в телефонной книге и SMS), баланс положительный.
- Включение извещателей и оповещателя: вытяните защитную пластину, изолирующую контакт основной батареи; резервная установлена и готова к работе. У ОПТИМИСТ-Р, ВС-СМК, ДИП-230Р (X801) пластина в корпусе извещателя; у ВОСХОД-Р-024 (X800) крышку сначала снимают, открутив винт и отжав защёлки.
- Розетка: снимите крышку, вставьте SIM-карту до упора контактами к держателю; не включая в сеть 220 В, переведите «СРВ» и «АБ» в положение «ON» (питание от аккумулятора). Все индикаторы жёлтые, затем три звуковых сигнала, индикаторы мигают красным и зелёным — сервисный режим.
- Основной номер: позвоните на розетку со своего телефона, розетка издаст сигнал и сбросит вызов. Дополнительные номера (до 5) — так же по очереди. Затем «СРВ» в положение «OFF» («1») и кнопка «ПРИМ»; после трёх сигналов индикатор «РЕЛЕ» зелёный, «ПИТАНИЕ» зелёный с жёлтыми включениями. У X801 дождитесь SMS «Пожарные извещатели поставлены на охрану».
- Закройте крышку, зафиксируйте винтом, включите розетку в сеть в месте установки: придёт SMS «ВКЛЮЧЕНО внешнее питание прибора. SXX%» с уровнем сигнала. Если уровень менее 65%, поменяйте место розетки или используйте SIM-карту другого оператора.
- ОПТИМИСТ-Р ставьте так, чтобы вероятные пути нарушителя пересекали зону обнаружения (напротив дверей, в углу), на высоте 2...2,5 м, не вблизи мощных источников тепла, сильных потоков воздуха и прямых солнечных лучей; в сильных помехах чувствительность загрубляют переключателем «ЧВСТ» («ON»).
- ВС-СМК ВЕКТОР — на дверные или оконные проёмы, магнит лучше на подвижной части; метка извещателя и магнит рядом, не более 10 мм. Перемычка «ГК» позволяет работать с проводным шлейфом, например с магнитоконтактными извещателями «ПОЛЮС-2».
- Пожарный извещатель — на потолок ближе к середине комнаты, не ближе 1 м к осветительным приборам и не ближе 50 см от угла помещения; не ставить у вентиляторов, решёток, кондиционеров, источников тепла, в запылённых, влажных и кухонных помещениях. Оповещатель ставится на стене или кладётся на полку.
- Проверка: брелоком поставьте извещатели на охрану, вызовите срабатывание одного, проверьте индикацию розетки, работу оповещателя и SMS на телефонах; снимите с охраны; повторите по очереди для каждого охранного извещателя; пожарный проверьте так же (он ставится на охрану при включении розетки).
Примеры
Дача или гараж без выделенной линии
Розетка с SIM-картой сообщает на телефоны о тревоге, о включении и выключении сети 220 В и уровне сотового сигнала; один основной номер и до 5 дополнительных.
Дистанционное управление электропитанием
GSM-розетка включает и выключает нагрузку по SMS-командам или брелоком, в том числе на заданное число секунд.
Тревожная кнопка
Брелок «Б 4-Р» вместе с розеткой работает как тихая тревожная кнопка: длительное нажатие более 3 с, розетка оповещает дозвоном и SMS.
Частые вопросы
Чем X800 отличается от X801?
X800 — охранный комплект со свето-звуковым оповещателем «ВОСХОД-Р-024»; X801 — охранно-пожарный: вместо ВОСХОД-Р-024 в нём дымовой извещатель «ДИП-230Р ВЕКТОР» со встроенной пожарной сиреной.
Сколько телефонов можно прописать?
Один основной и до 5 дополнительных.
Откуда питается розетка?
От сети 220 В и от встроенного аккумулятора (переключатель «АБ»).
Нюансы и грабли
- Не превышайте допустимую мощность розетки 3,5 кВт; не допускайте попадания жидкости на розетку и внутрь, не используйте её рядом со взрывоопасными веществами, в медицинских учреждениях и там, где запрещены мобильные телефоны; не подключайте приборы с неисправной вилкой, не замыкайте и не касайтесь контактов розетки металлом или руками, не разбирайте и не ремонтируйте самостоятельно.
- Если сотовый сигнал в месте установки слабый (менее 65%), розетка будет работать ненадёжно: поменяйте место или оператора.
- SIM-карта с включённым PIN или с платными услугами («Быстрый запуск») мешает работе: отключите заранее.
- Вся подробная информация о возможностях розетки есть только в её руководстве по эксплуатации (САПО.425619.013 РЭ); это руководство пользователя даёт краткую настройку.
- Расширение: можно докупить 8 дополнительных брелоков и дополнительные извещатели (общее количество извещателей, подключаемых к розетке, — 10), а также радиоканальные извещатели температуры «ВС-ТД ВЕКТОР» и протечки «ВС-ДП ВЕКТОР».
Документация
- Сибирский Арсенал — руководство пользователя X800/X801 (САПО.425619.014 РП, 19.08.2020)
