6500R/6500RS — линейный дымовой извещатель на луче до 100 м

Приёмо-передатчик с рефлектором защищает большие помещения лучом от 5 до 70 м (до 100 м с BEAMLRK). Дым ослабляет луч — извещатель формирует ПОЖАР или НЕИСПРАВНОСТЬ.

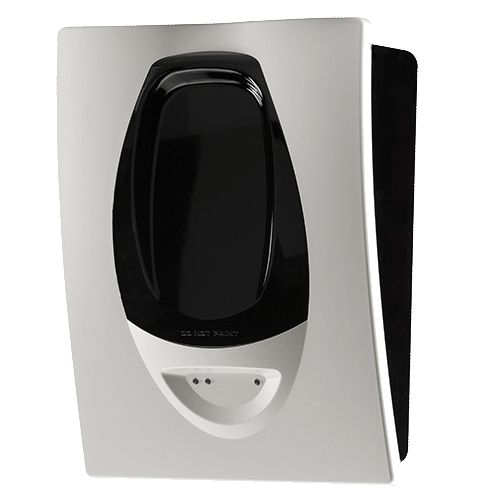

Линейный дымовой извещатель 6500R/6500RS

Модели семейства

6500Rлинейный дымовой извещатель, ручная проверка чувствительности затенением рефлектора.

Дальность	от 5 до 70 м; от 70 до 100 м с набором BEAMLRK (в перечне аксессуаров указан как 6500LRK)
Питание	от 10,2 до 32 В
Ток	дежурный 17 мА при 24 В; ПОЖАР 38,5 мА при 24 В; НЕИСПРАВНОСТЬ 8,5 мА при 24 В; через контакты реле не более 0,5 А при 30 В
Чувствительность	уровни 25/30/40/50% затухания либо адаптивные А1 (30–50%) и А2 (40–50%)
Время сигнала	ПОЖАР — 20 с (типовое), НЕИСПРАВНОСТЬ — 30 с (типовое); подтверждение ПОЖАР после сброса по питанию — не более 5 с; сброс по питанию — не более 0,3 с; переход в дежурный режим — не более 60 с
Допустимое отклонение	детектор ±0,5°, рефлектор ±10°; юстировка ±10° по горизонтали и вертикали
Условия	-30…+55°C, влажность 10–93% без конденсата, IP54
Габариты/вес	без передней панели 178×229×84 мм, с панелью 193×253×84 мм; 1,77 кг в упаковке
Выход выносного индикатора	напряжение 15–32 В, ток 6–15 мА, ограничен резистором 2,2 кОм

6500RSто же исполнение плюс встроенный калиброванный тестовый фильтр на серводвигателе для дистанционной проверки в полном объёме.

Питание	от 15 до 32 В
Ток в режиме ТЕСТ	500 мА, пиковый
Отличие от 6500R	тестовый фильтр под управлением серводвигателя перемещается в луч при команде ТЕСТ — проверка чувствительности без затенения рефлектора вручную

Как это работает и подключается

Появление дыма между приёмо-передатчиком и рефлектором снижает уровень возвращающегося сигнала; при достижении установленного порога извещатель формирует ПОЖАР, при блокировке луча — НЕИСПРАВНОСТЬ.
Микроконтроллер компенсирует медленное накопление пыли и грязи, периодически подстраивая пороги; при достижении границы диапазона автокомпенсации выдаётся НЕИСПРАВНОСТЬ — сигнал к техобслуживанию.
Адаптивные уровни чувствительности (А1, А2) автоматически подстраиваются в заданных пределах по встроенному алгоритму вместо фиксированного порога.
6500RS дополнительно тестируется дистанционно калиброванным фильтром на серводвигателе; уровень запыления при этом читается по числу вспышек желтого индикатора НЕИСПРАВНОСТЬ (1 вспышка ≈ 10–20% запыления и т.д.).

Монтаж

Устанавливать только на жёсткие неподвижные конструкции; не устанавливать на постоянно вибрирующие или деформирующиеся поверхности — ложные ПОЖАР/НЕИСПРАВНОСТЬ. При одной прочной поверхности на неё ставится приёмо-передатчик, а не рефлектор (у него допуск смещения больше).
Отражающие объекты — не менее 0,38 м от оптической оси; угол между лучом и оптической осью — не менее 10°; исключить прямое попадание солнечного света или яркого света на приёмо-передатчик.
Максимальный угол отклонения оптической оси от нормали к плоскости рефлектора — не более 10° в каждой плоскости; при недостаточной точности — кронштейн 6500-MMK с монтажным комплектом 6500-SMK.
Клеммы Т5-1/Т5-2 — для контактов реле ПОЖАР в шлейф, с резистором против КЗ шлейфа; при знакопеременном напряжении в шлейфе — резистор и диод Шоттки анодом к Т5-2 (в комплект не входят). Клеммы Т5-3/Т5-4 — для диода Шоттки при контроле НЕИСПРАВНОСТИ без блокировки ПОЖАРА от следующего извещателя.
Юстировка — 4 этапа (грубая, точная, установка чувствительности, юстировка усиления с установленным светофильтром) плюс заключительная проверка затенением рефлектора; перед началом отключить зону от системы, чтобы не спровоцировать ложную тревогу.
Размещение по СП5.13130.2009: между оптическими осями извещателей не более 9 м, от оси до стены — не более 4,5 м (при отступе оси от перекрытия не более 600 мм); высота помещения при установке в 1 ярус — не более 12 м, в 2 яруса — не более 21 м.

Примеры

Большой зал до 70 м

Приёмо-передатчик и рефлектор устанавливаются на неподвижные стены с постоянной прямой видимостью между ними; отражающие объекты — не ближе 0,38 м от оптической оси.

Дальность до 100 м

Комплект BEAMLRK (в перечне аксессуаров — 6500LRK) добавляет три дополнительных рефлектора, устанавливаемых квадратом с основным.

Через стекло

Работа через застеклённое окно допускается при угле луча к нормали стекла больше 10°; дальность защищаемой зоны при этом снижается на 20% от максимума.

Частые вопросы

Какая максимальная дальность луча?

От 5 до 70 м без аксессуаров; с набором BEAMLRK (6500LRK в перечне аксессуаров) — от 70 до 100 м.

Чем 6500RS отличается от 6500R?

У 6500RS встроен калиброванный тестовый фильтр на серводвигателе — можно дистанционно проверить чувствительность в полном объёме без ручного затенения рефлектора; питание при этом 15–32 В против 10,2–32 В у 6500R.

Можно ставить луч через стеклопакет?

Да, если угол луча к нормали стекла больше 10°; дальность защищаемой зоны при этом падает на 20% от максимума в зависимости от типа рефлектора.

Нюансы и грабли

Сечение проводников: в таблице характеристик указано 0,3–3,2 мм², а в разделе про терминалы — съёмные колодки рассчитаны на 1–2,5 мм². При подключении ориентироваться на терминалы (1–2,5 мм²) — это прямое указание для монтажа, а не общая характеристика материала.
Комплект расширения дальности до 100 м в характеристиках назван BEAMLRK, а в перечне аксессуаров — 6500LRK; это один и тот же набор из трёх дополнительных рефлекторов, расхождение — в самом документе.
Юстировку нельзя начинать без отключения зоны/системы: в процессе извещатель может перейти в НЕИСПРАВНОСТЬ или ПОЖАР.
Реле НЕИСПРАВНОСТЬ в дежурном режиме держит контакты замкнутыми — это нормальное состояние, а не признак проблемы на шлейфе.

Документация

System Sensor — Этикетка и инструкция по установке и обслуживанию пожарных дымовых линейных оптико-электронных извещателей ИП212-125(6500R) и ИП212-126(6500RS), DB200-01-01, I56-2081-119Э
