Сигма-ИС · адресно-аналоговый дымовой пожарный извещатель

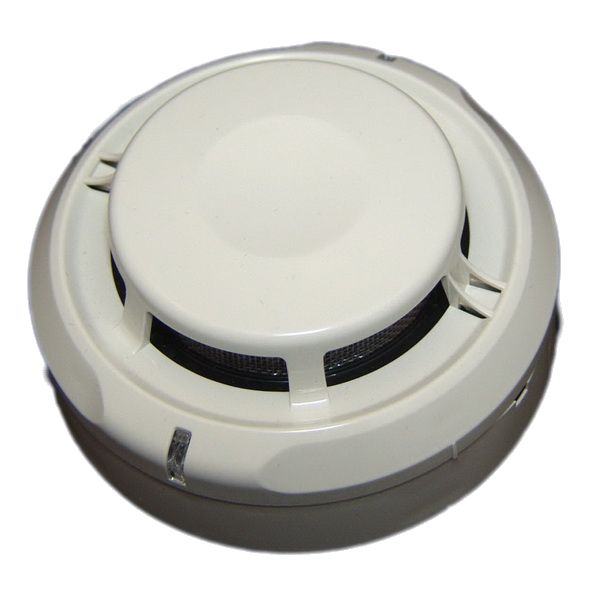

А2ДПИ исп.08 / исп.09 — адресно-аналоговый дымовой пожарный извещатель ИСБ ИНДИГИРКА
Адресно-аналоговый дымовой извещатель для двухпроводного адресного шлейфа ИСБ ИНДИГИРКА: до 128 устройств на шлейфе, самоконтроль зашумлённости и запыления, адрес назначается дистанционно.
Модели семейства
| Питание | импульсное по АШ, максимум 40 В; ток потребления не более 0,15 мА |
| Шлейф | до 128 извещателей А2ДПИ в шлейфе; подключается к КА2 исп.08 или ИД-КАУ-03Д |
| Чувствительность | оптическая плотность 0,1…0,2 дБ/м; диапазон задания чувствительности 0,01…1,0 дБ/м |
| Время | выход на рабочий режим не более 200 с; инерционность срабатывания не более 10 с |
| Надёжность | средняя наработка на отказ не менее 100000 ч; средний срок службы не менее 10 лет |
| Степень защиты | IP40, с накладкой «Зонт» — IP42 |
| Условия | -40…+60°C, влажность 0…93% (макс. при +25°C) |
| Габариты | 103×103×47 мм без «Зонта», масса не более 0,15 кг |
| Отличия от исп.08 | адресный протокол R08AF, дополнительные схемотехнические и конструктивные решения, защитное покрытие печатной платы для устойчивости к температуре, влажности, запылённости и электромагнитным помехам |
| Шлейф | до 128 извещателей А2ДПИ в шлейфе; подключается только к контроллеру ИД-КАУ-03Д |
| Условия | -40…+60°C, влажность 0…93% (макс. при +40°C) |
| Габариты | 103×103×47 мм без «Зонта», масса не более 0,15 кг |
| Поставка | исп.09 доступно только в составе комплексных проектов АСПЗ вместе с приёмно-контрольными приборами на базе концентраторов ИСБ ИНДИГИРКА |
Как это работает и подключается
- Извещатель постоянно измеряет оптическую плотность среды и анализирует динамику изменения, отличая медленное нарастание запылённости от быстрого нарастания задымлённости.
- Контролирует напряжение питания, уровень посылаемого сигнала, скорость заряда и зашумлённость параметра — заранее сигнализирует БЦП о возможной неисправности («запыленность», снижение чувствительности, «зашумленность», внутренняя неисправность).
- Адаптирует алгоритм оценки под текущий уровень помех: устойчив к сетевым наводкам 50 Гц, 1…100 кГц и радиочастотным помехам, степень жёсткости ЭМС — 2.
- Годовое ТО проверяет сопротивление и утечку шлейфа, а также параметры задымлённости, шума и сдвига: значение шума не должно превышать 5, значение сдвига — 0…50 или 205…255 (иначе сброс нуля записью числа 165 в параметр 1 меню «опции»).
Монтаж
- Все работы по монтажу и подключению — только при обесточенных устройствах; персонал — с допуском на обслуживание установок до 1000 В и группой по электробезопасности не ниже второй.
- Соблюдать полярность подключения к адресному шлейфу; напряжение постоянного/переменного тока на клеммах извещателя и базы не должно превышать 40 В.
- Перед креплением базы сделать вырезы под кабель АШ (см. схему в РЭ); при подключении проводов оставлять запас длиной не менее 5 см; блок извещателя устанавливается в базу поворотом по часовой стрелке до фиксации.
- После монтажа и подачи питания — обязательная адресация и конфигурирование; контроль связи с БЦП доступен не ранее чем через 90 с после подключения устройства.
- При наличии дублирующихся адресов (адресные устройства-дублеры) один из них переназначить на свободный адрес.
Примеры
Максимум 128 А2ДПИ в одном адресном шлейфе; адрес каждого назначается дистанционно и хранится в энергонезависимой памяти.
Для сложных условий (перепады температуры, влажность, запылённость, электромагнитные помехи) — исп.09 с протоколом R08AF и защитным покрытием платы, только в составе проекта АСПЗ.
По требованию заказчика поставляется «база, исполнение для подвесного потолка» — для отверстия 122…124 мм.
Частые вопросы
Сколько А2ДПИ можно поставить в один шлейф?
До 128 извещателей А2ДПИ на один адресный шлейф (кольцевой или радиальной структуры).
Чем исп.09 отличается от исп.08?
Исп.09 рассчитано на сложные промышленные условия: протокол R08AF, защитное покрытие платы, дополнительные конструктивные решения; подключается только к ИД-КАУ-03Д и поставляется лишь в составе комплексных проектов АСПЗ.
Что делать, если извещатель встал в «Пожар» после монтажа и не сбрасывается?
Часто причина — пыль от строительных работ внутри камеры. Снять извещатель из базы, продуть камеру сжатым воздухом; если не помогает — разобрать корпус и очистить по инструкции по разборке и очистке от пыли.
Нюансы и грабли
- У исп.08 и исп.09 разные контроллеры подключения: исп.08 — КА2 исп.08 или ИД-КАУ-03Д, а исп.09 — только ИД-КАУ-03Д; путать модели при подборе контроллера нельзя.
- Исп.09 не продаётся отдельно — только в составе комплексных проектов АСПЗ с приёмно-контрольными приборами на базе концентраторов ИНДИГИРКА.
- Появление сигнала «Пожар» без сброса после монтажа на объекте со строительными работами — типично из-за мелкодисперсной пыли внутри извещателя (актуально для исп.09): снять извещатель, продуть камеру, при необходимости разобрать корпус и очистить, соблюдая осторожность с оптикой.
- Влажность у исп.08 нормирована при +25°C, у исп.09 — при +40°C: это не опечатка, а разные условия испытаний по РЭ каждой модели.
Документация
- Сигма-ИС — А2ДПИ исп.08, Руководство по эксплуатации НЛВТ.425232.003-02РЭ, ред. 6 от 17.11.2025
- Сигма-ИС — А2ДПИ исп.09, Руководство по эксплуатации НЛВТ.425232.003-03РЭ, ред. 9 от 16.02.2026 (папка sigma-is-a2dpi-09, вошло в эту карточку).
- Сигма-ИС — А2ДПИ исп.09, Инструкция по разборке и очистке от пыли НЛВТ.425232.003-03 ИЭ (папка sigma-is-a2dpi-09-clean, вошло в эту карточку).
