АОПИ / АОПИ-Штора исп.08 — адресный ИК-извещатель движения с двумя безадресными шлейфами

Адресный инфракрасный пассивный извещатель движения дальностью до 10 м; варианты обычной и узкой («Штора») диаграммы обнаружения, плюс два входа для безадресных шлейфов с «сухим контактом».

Адресный ИК охранный пассивный извещатель АОПИ исп.08

Модели семейства

АОПИ исп.08стандартная диаграмма зоны обнаружения.

Питание	импульсное по АШ, максимум 40 В; ток потребления не более 0,6 мА
Шлейф	до 80 устройств в адресном шлейфе; подключается к КА2 исп.08 или ИД-КАУ-03Д
Дальность	до 10 м, настраивается дистанционно
Безадресные ШС	2 шт.; сопротивление проводов до 100 Ом, изоляция не менее 20 кОм, ёмкость до 20 нФ, напряжение до 5 В, ток до 5 мА, срабатывание при нарушении — 0,2 с
Время выхода на режим	не более 60 с
Степень защиты	IP30 по ГОСТ 14254-96
Условия	-40…+55°C, влажность 0…93% (макс. при +40°C)
Габариты	90×68×47 мм, масса не более 0,05 кг

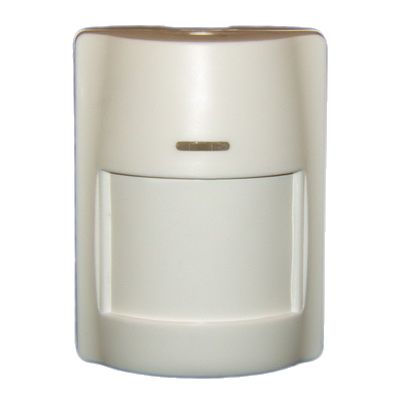

АОПИ-Штора исп.08та же электроника, но более узкая диаграмма зоны обнаружения — для линейных зон вдоль стены или прохода.

Отличие

более узкая диаграмма зоны обнаружения по сравнению с АОПИ исп.08; остальные характеристики — как у АОПИ исп.08

Как это работает и подключается

Извещатель фиксирует движение объектов, отличающихся по температуре от фона, инфракрасным приёмником; корпус содержит датчик вскрытия (микропереключатель) и светодиод индикации.
При монтаже извещатель должен смотреть на охраняемую зону без преград в направлении приёмника.

Монтаж

Все подключения — при обесточенных устройствах; полярность к адресному шлейфу соблюдать, напряжение на клеммах — не более 40 В.
Корпус разъёмный (крышка и основание на защёлках); отверстия крепления — на задней стенке и на угловых стенках под углом 45°.
Направить окно ИК-приёмника на охраняемую зону, убрать преграды по линии обзора.

Примеры

Охрана зоны движения

АОПИ исп.08 — широкая диаграмма для контроля площади помещения; дальность до 10 м, настраивается дистанционно.

Узкий коридор или створ

АОПИ-Штора исп.08 — узкая диаграмма зоны обнаружения для линейных участков.

Подключение безадресных датчиков

Два безадресных ШС с «сухим контактом» позволяют подвести дополнительные неадресные извещатели через тот же извещатель.

Частые вопросы

Чем «Штора» отличается от обычного АОПИ?

Только диаграммой зоны обнаружения — она более узкая; электрические характеристики и корпус те же.

Сколько АОПИ можно поставить на один адресный шлейф?

До 80 устройств АОПИ (или АОПИ-Штора) в одном адресном шлейфе.

Нюансы и грабли

АОПИ и АОПИ-Штора внешне и электрически идентичны — отличие только в диаграмме зоны обнаружения; при заказе и монтаже не путать под какую геометрию помещения куплен извещатель.
Максимум 80 устройств АОПИ на один адресный шлейф — учитывать этот предел при расчёте адресной ёмкости шлейфа.
Безадресные ШС нормированы по слабым сигналам (5 В, 5 мА) — не путать с силовыми цепями при подключении сторонних датчиков.

Документация

Сигма-ИС — АОПИ исп.08, АОПИ-Штора исп.08, Руководство по эксплуатации НЛВТ.425152.001-02РЭ / НЛВТ.425152.001-03РЭ, ред. 9 от 12.11.2025
