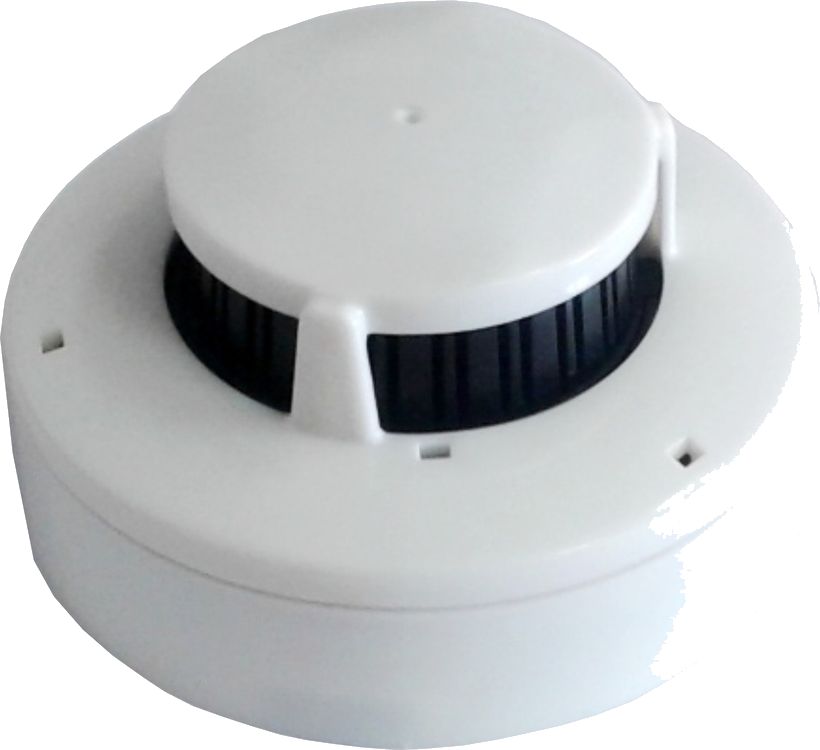

АТИ исп.08 / исп.09 — адресный тепловой максимально-дифференциальный извещатель

Адресный тепловой извещатель ИСБ ИНДИГИРКА: класс срабатывания настраивается дистанционно, до 128 извещателей на шлейфе, передаёт измеренную температуру и свой адрес в контроллер.

Модели семейства

АТИ исп.08классы А1/А3/B/C/D, IP20 при креплении на сплошной поверхности, подключается к КА2 исп.08.

Питание	импульсное по АШ, максимум 40 В; ток потребления не более 0,15 мА
Шлейф	до 128 АТИ в двухпроводном адресном ШС кольцевой структуры; подключается к КА2 исп.08
Класс извещателя	А1, A3, B, C, D — настраивается дистанционно
Время	выход на рабочий режим не более 200 с; инерционность срабатывания не более 10 с
Надёжность	средняя наработка на отказ не менее 60000 ч; средний срок службы не менее 10 лет
Степень защиты	IP20 по ГОСТ 14254 (при закреплении на сплошной поверхности)
Условия	-40…+80°C, влажность 0…93% (макс. при +40°C)
Габариты	86×86×47 мм с базой; 108×108×58 мм с базой для подвесного потолка; масса не более 0,15 кг

АТИ исп.09классы А1/А1R/A3/A3R/B/BR/C/CR, IP40, протокол R08AF, подключается к ИД-КАУ-03Д, поставка только в составе комплексных проектов АСПЗ.

Питание	импульсное по АШ, максимум 40 В; ток потребления не более 0,15 мА
Шлейф	до 128 АТИ в шлейфе; протокол R08AF
Класс извещателя	А1, A1R, A3, A3R, B, BR, C, CR — настраивается дистанционно (R — с учётом скорости нарастания температуры)
Время	выход на рабочий режим не более 200 с; инерционность срабатывания не более 10 с
Надёжность	средняя наработка на отказ не менее 60000 ч; средний срок службы не менее 10 лет
Степень защиты	IP40 по ГОСТ 14254
Условия	-40…+80°C, влажность 0…93% (макс. при +40°C)
Габариты	103×103×47 мм без «Зонта», масса не более 0,15 кг
Поставка	только в составе комплексных проектов АСПЗ вместе с приёмно-контрольными приборами на базе концентраторов ИНДИГИРКА

Как это работает и подключается

Извещатель измеряет температуру и/или скорость её нарастания, передаёт значение и свой адрес в контроллер адресного шлейфа.
Классы с индексом R (исп.09) реагируют на скорость нарастания температуры, а не только на абсолютный порог — точный диапазон и время срабатывания по каждому классу указаны в Приложении 1 РЭ.

Монтаж

Все работы по монтажу и подключению — при обесточенных устройствах.
По требованию заказчика поставляется «база, исполнение для подвесного потолка» — отдельно от обычной базы.
У исп.08 степень защиты IP20 нормирована именно при закреплении на сплошной поверхности — учитывать это условие при выборе места монтажа.

Примеры

Класс под объект

Класс срабатывания (диапазон температур и время реакции) настраивается дистанционно — не нужно менять извещатель под разные зоны, достаточно перенастроить класс.

Шлейф на 128 извещателей

До 128 АТИ на одном двухпроводном адресном шлейфе кольцевой структуры.

Частые вопросы

Сколько АТИ можно поставить в один шлейф?

До 128 извещателей АТИ в двухпроводном адресном ШС кольцевой структуры — верно для обеих генераций.

Чем классы с буквой R (исп.09) отличаются от обычных?

Классы A1R, A3R, BR, CR учитывают скорость нарастания температуры, а не только достижение порога; точные значения — в Приложении 1 РЭ исп.09.

Нюансы и грабли

IP20 у исп.08 и IP40 у исп.09 — разные степени защиты у формально одной линейки; при замене генерации на объекте со специальными требованиями к пыле-влагозащите сверяться с паспортом конкретной модели.
Габариты и конструкция базы у исп.08 (86×86×47 / 108×108×58 мм) отличаются от исп.09 (103×103×47 мм без «Зонта») — базы и монтажные комплекты между генерациями не взаимозаменяемы без проверки.
АТИ исп.09 не продаётся отдельно — только в составе комплексных проектов АСПЗ, только с ИД-КАУ-03Д.

Документация

Сигма-ИС — АТИ исп.08, Руководство по эксплуатации НЛВТ.425214.001-02РЭ, ред. 5 от 13.11.2025
Сигма-ИС — АТИ исп.09, Руководство по эксплуатации НЛВТ.425214.001-03РЭ, ред. 7 от 12.12.2025 (папка sigma-is-ati-09, вошло в эту карточку).
