Сигма-ИС · грозозащита линий связи, шлейфов и вторичного питания
БЗЛ-01/02/03/04 — грозозащита сетевых устройств, шлейфов сигнализации и вторичного питания
Блок с разным набором каналов: защита линий RS-485/ЛБ/ШС от 16 В, четырёх шлейфов от 28 В (только БЗЛ-04) и цепей вторичного питания до 30 В — от грозовых и коммутационных перенапряжений.
Модели семейства
| Каналы | 3 канала защиты сетевых устройств (16 В) + 1 канал защиты цепей вторичного питания |
| Габариты | 186×165×55 мм, масса не более 0,5 кг |

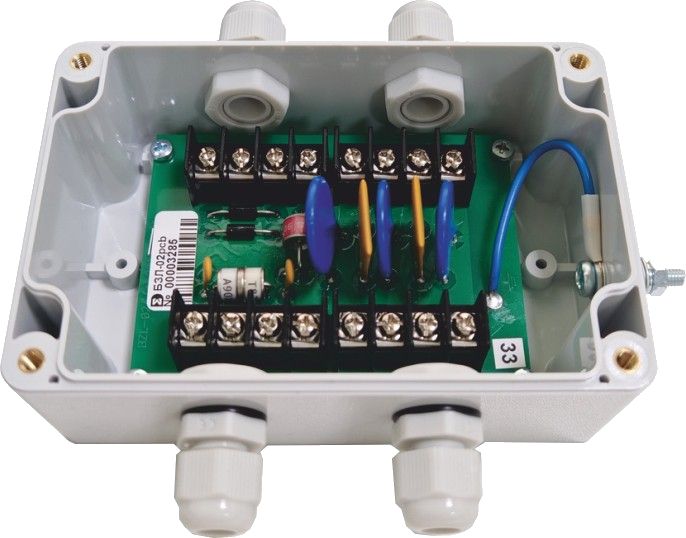

| Каналы | 1 канал защиты СУ (16 В) + 1 канал защиты цепей вторичного питания |
| Габариты | 135×124×55 мм, масса не более 0,3 кг |

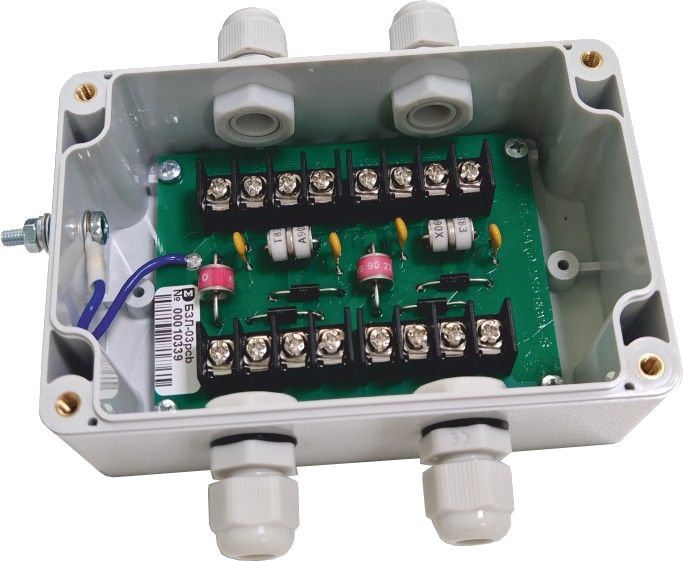

| Каналы | 2 канала защиты СУ (16 В); канала защиты питания нет |
| Габариты | 135×124×55 мм, масса не более 0,3 кг |

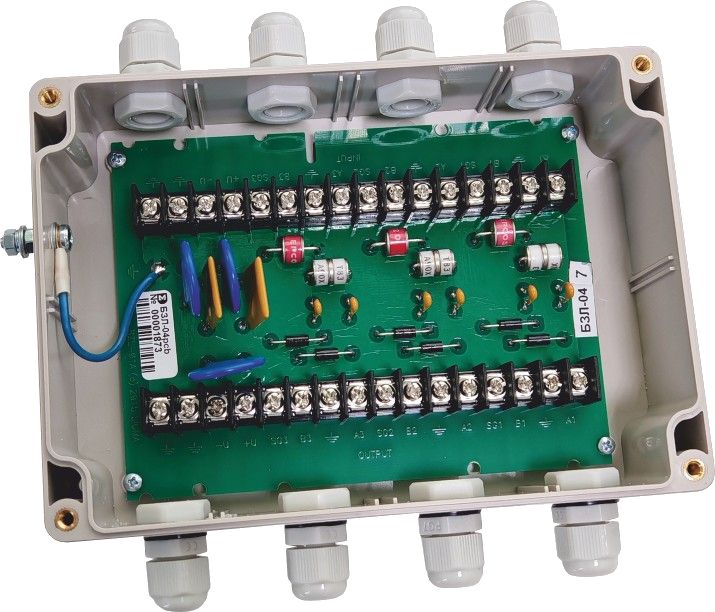

| Каналы | 1 канал защиты СУ (16 В) + 4 канала защиты линий ШС (28 В: А2-SG2–ШС1, В2-SG2–ШС2, А3-SG3–ШС3, В3-SG3–ШС4) + 1 канал защиты цепей вторичного питания |
| Габариты | 186×165×55 мм, масса не более 0,5 кг |
Как это работает и подключается
- Каждый канал защиты СУ держит линию связи RS-485, ЛБ или ШС: рабочее напряжение до 16 В, уровень защиты 21 В, разрядный ток до 12 кА (импульс 8/20 мкс), проходное сопротивление не более 6 Ом, скорость передачи до 19200 бит/с.
- Канал защиты линий ШС (только БЗЛ-04): рабочее напряжение до 28 В, уровень защиты 35 В, тот же разрядный ток 12 кА.
- Канал защиты цепей вторичного питания: напряжение до 30 В, уровень защиты 55 В, ток до 5 А, разрядный ток 2 кА, вносимое сопротивление не более 0,1 Ом.
Монтаж
- Подключаемый кабель — по внешней изоляции от 1 до заявленного производителем максимального диаметра; кабельные вводы у БЗЛ-01/БЗЛ-04 и у БЗЛ-02/БЗЛ-03 разные (см. схемы в РЭ).
- Диапазон рабочих температур одинаков для всех четырёх моделей: -50…+50°C, влажность до 95% при +40°C.
- Выбирать модель по нужному набору каналов: если нужна защита нескольких ШС — только БЗЛ-04; если защита питания не требуется — БЗЛ-03.
Примеры
Канал защиты СУ (максимум 16 В рабочего напряжения, разрядный ток до 12 кА на импульсе 8/20 мкс) ставится на границе здания на линии связи с сетевыми устройствами.
Только БЗЛ-04 защищает сразу 4 линии ШС (28 В, разрядный ток до 12 кА) — актуально там, где несколько шлейфов заходят в здание в одном месте.
Канал питания (БЗЛ-01, БЗЛ-02, БЗЛ-04) держит до 30 В рабочего напряжения и 5 А тока, уровень защиты 55 В.
Частые вопросы
Какая модель БЗЛ защищает шлейфы сигнализации?
Только БЗЛ-04 — 4 канала защиты линий ШС на 28 В; у БЗЛ-01/02/03 таких каналов нет.
В чём разница между БЗЛ-02 и БЗЛ-03?
У БЗЛ-02 один канал защиты СУ плюс канал защиты питания; у БЗЛ-03 два канала защиты СУ, но канала защиты питания нет.
Нюансы и грабли
- БЗЛ-03 не защищает цепи вторичного питания — если на объекте кроме линии связи есть отдельный источник питания, для него нужен канал в другой модели (БЗЛ-01, -02 или -04), не в БЗЛ-03.
- Только БЗЛ-04 защищает шлейфы сигнализации (4 канала на 28 В) — БЗЛ-01/02/03 рассчитаны на линии связи СУ (16 В), подключать к ним шлейф сигнализации сверх номинала нельзя.
- Габариты и масса делят модели на две пары: БЗЛ-01/БЗЛ-04 (186×165×55 мм, 0,5 кг) и БЗЛ-02/БЗЛ-03 (135×124×55 мм, 0,3 кг) — при замене модели в существующем щите проверять, влезет ли новый корпус.
Документация
- Сигма-ИС — БЗЛ-01, БЗЛ-02, БЗЛ-03, БЗЛ-04, Руководство по эксплуатации НЛВТ.426475.001РЭ/002РЭ/003РЭ/007РЭ, ред. 12 от 09.04.2026
- Сигма-ИС — БЗЛ-01, Этикетка НЛВТ.426475.001ЭТ (папка sigma-is-bzl-01, вошло в эту карточку).
- Сигма-ИС — БЗЛ-02, Этикетка (папка sigma-is-bzl-02, вошло в эту карточку).
- Сигма-ИС — БЗЛ-03, Этикетка (папка sigma-is-bzl-03, вошло в эту карточку).
- Сигма-ИС — БЗЛ-04, Этикетка (папка sigma-is-bzl-04, вошло в эту карточку).
