ИД-БИС — модульный блок индикации состояний и управления
ИД-БИС-М (М1, К) — оператор адресной подсистемы ИСБ «ИНДИГИРКА»: до 60 индикаторов зон и кнопок, связь с БЦП по RS-485. ИД-БИС-М2 — модуль дистанционного пуска пожаротушения по двум зонам.
ИД-БИС-М1Дополнительный модуль расширения, 20 индикаторов и кнопок, без интерфейса RS-485 (подключается к ИД-БИС-М).
Индикаторов/кнопок
20
Питание
10…28 В (от ИД-БИС-М)
Ток потребления
не более 70 мА
Степень защиты
IP40
Диапазон температур
-10…+40 °C
Габариты
110×170×26 мм
Масса
0,1 кг

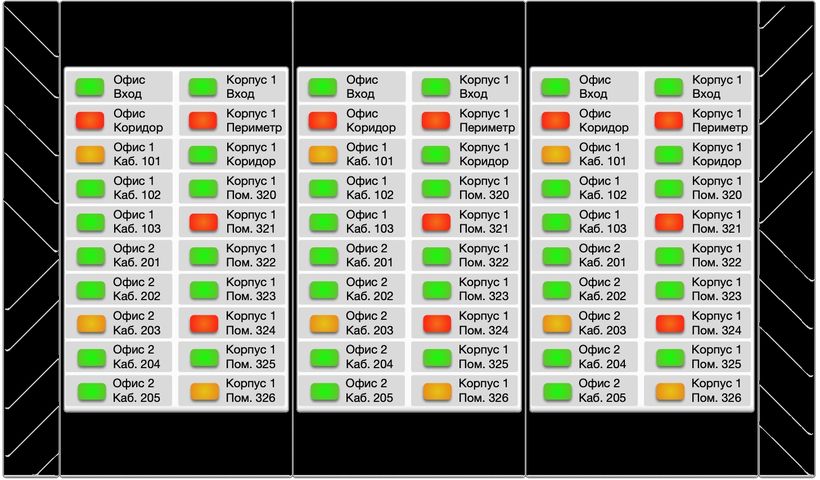

ИД-БИС-КГотовый комплект: один ИД-БИС-М + два ИД-БИС-М1, 60 индикаторов/кнопок.
Индикаторов/кнопок
60
Ток потребления (свечение всех индикаторов, 24 В)
не более 200 мА
Степень защиты
IP40
Габариты
295×170×26 мм
Масса
0,32 кг

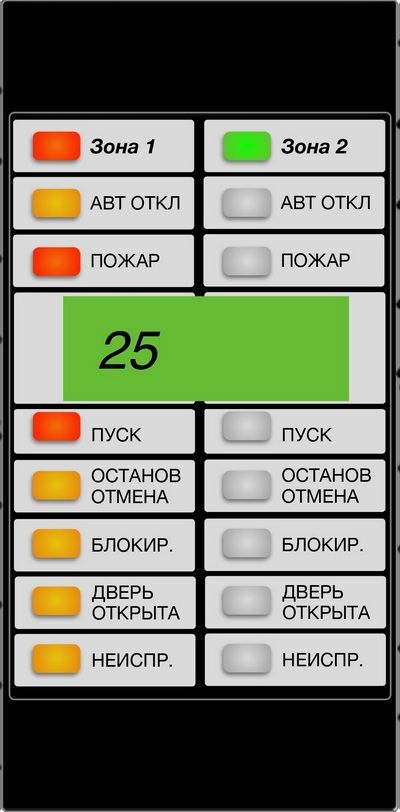

ИД-БИС-М2Дополнительный модуль для дистанционного управления пожаротушением по двум зонам АСПТ, подключается к ИД-БИС-М.
Питание
10…28 В (от ИД-БИС-М)
Ток потребления (свечение всех индикаторов, 24 В)
не более 70 мА
Степень защиты
IP40
Диапазон температур
-10…+40 °C
Габариты
170×128×26 мм
Масса
0,12 кг
Как это работает и подключается
ИД-БИС-х — многомодульное устройство: до 3 модулей объединяются конструктивно и представлены в БЦП и СПО ИНДИГИРКА как единое изделие БИС-02.
ИД-БИС-М — всегда основной модуль (несёт клеммы питания и RS-485), к нему подключаются дополнительные модули ИД-БИС-М1 или ИД-БИС-М2.
Монтаж
Крепление на вертикальную поверхность саморезами (например DIN 7971 диаметром 2,9–4,2 мм); при нескольких модулях рекомендуется DIN-рейка 35×7,5 мм для жёсткости.
Длина устройства из N блоков: L = N×84 + 44 мм; рекомендуемая длина DIN-рейки: Lд = N×84 − 22 ± 45 мм.
На основном модуле — клеммы ХТ1/ХТ2 (питание, два ввода) и ХТ5/ХТ6 (RS-485, две линии).
Все подключения — при обесточенных устройствах.
Примеры
Диспетчерская зон ОПС
ИД-БИС-К отображает состояние 60 зон/устройств и позволяет подтвердить тревогу и сбросить зону с блока.
Управление пожаротушением
ИД-БИС-М2 добавляет к ИД-БИС-М кнопки пуска, останова и отмены пуска для двух зон АСПТ, индикацию обратного отсчёта времени эвакуации.
Частые вопросы
Сколько модулей можно объединить в одно устройство?
До 3 модулей, представленных в системе как одно сетевое устройство БИС-02.
Нужен ли отдельный блок питания для ИД-БИС-М1/М2?
Нет, дополнительные модули питаются от ИД-БИС-М, к которому подключены.
Нюансы и грабли
ИД-БИС-М1 (обычный индикаторный модуль) и ИД-БИС-М2 (модуль управления пожаротушением) — разные по функции, хоть и одного форм-фактора; к одному ИД-БИС-М можно подключать только модули под конкретную задачу.
Нумерация индикаторов зависит от набора модулей и их расположения (слева/справа) — при пусконаладке сверять адреса 1–60 по схеме в РЭ.
Документация
Сигма-ИС — Блоки индикации и управления модульные ИД-БИС-М, ИД-БИС-М1, ИД-БИС-К, руководство по эксплуатации НЛВТ.425548.021 РЭ
Сигма-ИС — Блок индикации ИД-БИС-М2, этикетка НЛВТ.425548.023ЭТ
