ИД-БЗИ — блоки защиты от импульсных помех для концентраторов ИНДИГИРКА

Семейство ИД-БЗИ защищает линии концентраторов ИНДИГИРКА (ШС, адресный шлейф, RS-485, питание) от импульсных перенапряжений в 1–2 зонах молниезащиты (МЭК 61312-1). Корпус на DIN-рейку.

Модели семейства

ИД-БЗИ-01Д4 линии шлейфов сигнализации, 12/18 В.

Защищаемых линий	4
Номинальное/максимальное напряжение	12 В / 18 В
Максимальный ток	100 мА
Вносимое сопротивление на цепь	не более 8 Ом
Разрядный ток (импульс 8/20 мкс)	10 кА
Габариты	110×115×23 мм
Масса	0,15 кг
Диапазон температур	-50…+50 °C

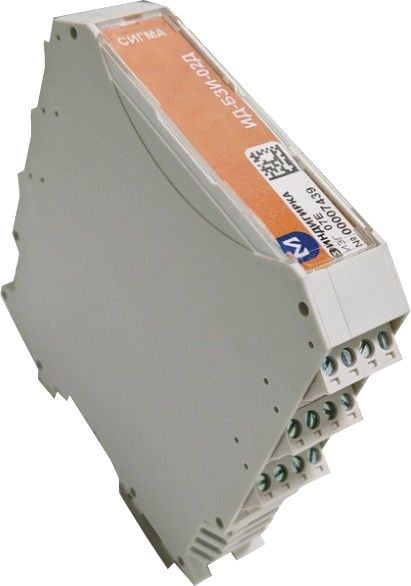

ИД-БЗИ-02Д4 линии шлейфов сигнализации, 24/30 В.

Защищаемых линий	4
Номинальное/максимальное напряжение	24 В / 30 В
Максимальный ток	100 мА
Вносимое сопротивление на цепь	не более 8 Ом
Разрядный ток (импульс 8/20 мкс)	10 кА
Габариты	110×115×23 мм
Масса	0,15 кг
Диапазон температур	-50…+50 °C

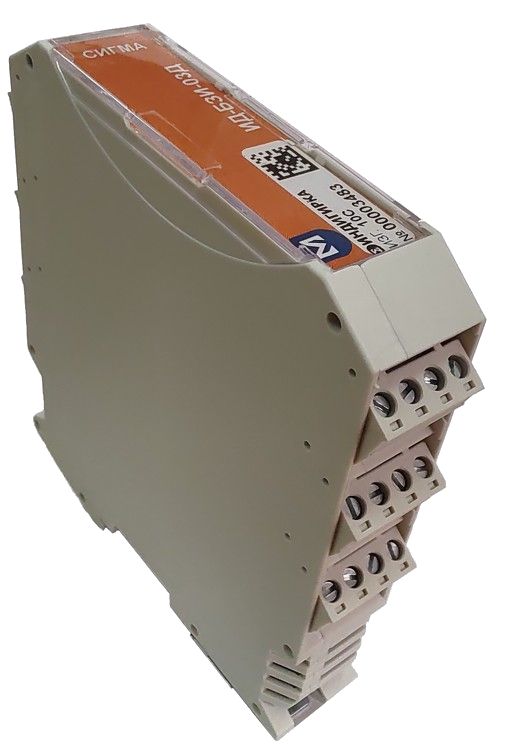

ИД-БЗИ-03Д1 адресный шлейф сигнализации, 40/48 В.

Защищаемых линий	1 (адресный шлейф, АШ)
Номинальное/максимальное напряжение	40 В / 48 В
Максимальный ток	100 мА
Вносимое сопротивление на цепь	не более 8 Ом
Разрядный ток (импульс 8/20 мкс)	10 кА
Габариты	110×115×23 мм
Масса	0,15 кг
Диапазон температур	-30…+50 °C

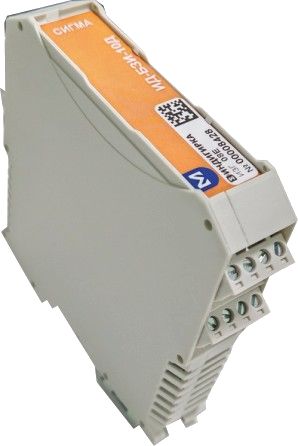

ИД-БЗИ-10Д2 линии интерфейса RS-485.

Защищаемых линий	2 (интерфейс RS-485)
Максимальное напряжение (А-В, А/В-земля, земля-защ.земля)	10 В
Максимальный ток линий связи	100 мА
Вносимое сопротивление на цепь	не более 8 Ом
Разрядный ток (импульс 8/20 мкс)	10 кА
Габариты	110×115×23 мм
Масса	0,1 кг
Диапазон температур	-50…+50 °C

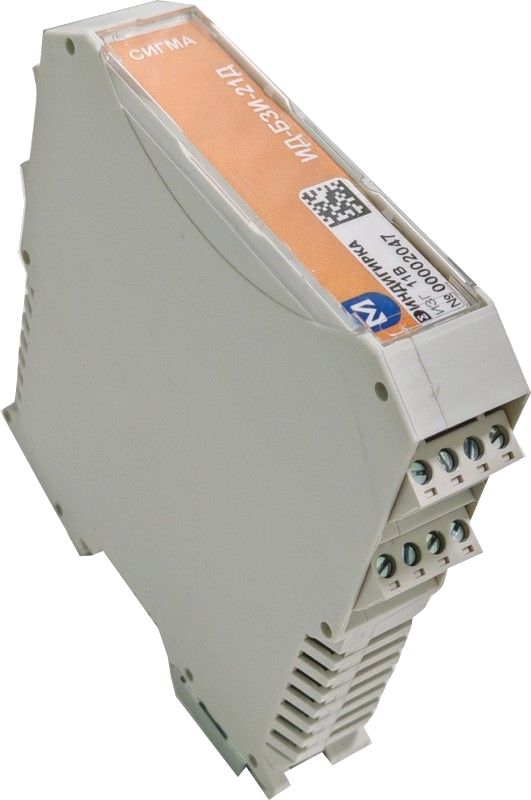

ИД-БЗИ-21Д4 линии вторичного питания, 12/18 В (низкое вносимое сопротивление).

Защищаемых линий	4 (линии вторичного питания)
Номинальное/максимальное напряжение	12 В / 18 В
Максимальный ток	100 мА
Вносимое сопротивление на цепь	не более 0,1 Ом
Разрядный ток (импульс 8/20 мкс)	10 кА
Габариты	110×115×23 мм
Масса	0,15 кг
Диапазон температур	-50…+50 °C

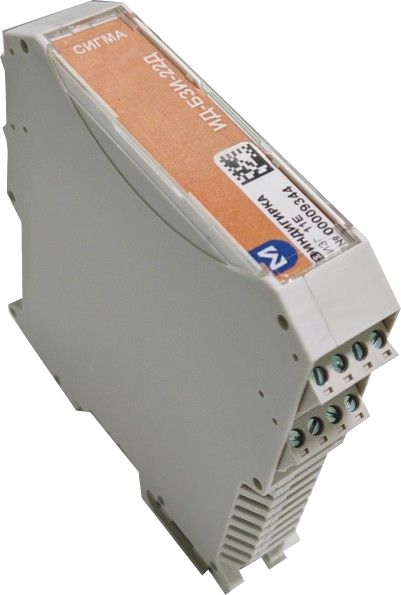

ИД-БЗИ-22Д2 линии вторичного питания, 24/33 В, 5 А.

Защищаемых линий	2 (линии вторичного питания)
Номинальное/максимальное напряжение	24 В / 33 В
Максимальный ток	5 А
Вносимое сопротивление на цепь	не более 0,1 Ом
Разрядный ток (импульс 8/20 мкс)	10 кА
Габариты	110×115×23 мм
Масса	0,15 кг
Диапазон температур	-50…+50 °C

Как это работает и подключается

Все модели рассчитаны на работу с БЦП прибора «Р-08» и входят в состав ИСБ «ИНДИГИРКА».
Изделия поставляются только в составе концентраторов оборудования ИНДИГИРКА (свои комплекты наращивания ИД-ЕКН/ИД-МКН и ЗИП под каждую модель, отдельно не продаются).

Монтаж

Крепление на 35 мм DIN-рейку в концентраторе.
Обязательно подключить к контуру защитного заземления с системой выравнивания потенциалов по действующей редакции ПУЭ.
Подключение по клеммам XT1.1–XT3.2: линии связи 1–4 (или соответствующие для конкретной модели) и защитное заземление.
Все подключения — при выключенном питании подключаемых устройств; проверить полярность перед включением.

Примеры

Ввод внешнего шлейфа сигнализации в концентратор

ИД-БЗИ-01Д (или -02Д под номинал 24 В) ставится на границе здания/зоны молниезащиты перед сетевыми контроллерами шлейфов сигнализации СКШС.

Ввод линии RS-485

ИД-БЗИ-10Д защищает интерфейс RS-485 между концентратором и внешними СУ (например, ИД-ПСФ).

Частые вопросы

Можно ли использовать ИД-БЗИ-01Д отдельно, вне концентратора ИНДИГИРКА?

Нет, по РЭ изделие поставляется только в составе концентраторов оборудования ИНДИГИРКА.

Нюансы и грабли

Модели различаются напряжением и типом защищаемой линии — 01Д/02Д для шлейфов сигнализации (12 В/24 В), 03Д для адресного шлейфа (40 В), 10Д для RS-485, 21Д/22Д для линий вторичного питания (12 В/24 В, у них ниже вносимое сопротивление). Заказывать по фактическому номиналу и типу линии, а не только по внешнему виду блока.
Превышение указанного максимального напряжения (18/30/48 В и т.д.) может вызвать срабатывание защитных элементов и ошибки передачи по ШС.

Документация

Сигма-ИС — Блоки защиты от импульсных помех ИД-БЗИ-01Д, ИД-БЗИ-02Д, руководство по эксплуатации НЛВТ.426475.018 РЭ
Сигма-ИС — ИД-БЗИ-01Д, руководство по эксплуатации/этикетка НЛВТ.426475.018РЭ/ЭТ
Сигма-ИС — ИД-БЗИ-02Д, руководство по эксплуатации/этикетка НЛВТ.426475.019РЭ/ЭТ
Сигма-ИС — ИД-БЗИ-03Д, руководство по эксплуатации/этикетка НЛВТ.426475.025РЭ/ЭТ
Сигма-ИС — ИД-БЗИ-10Д, руководство по эксплуатации/этикетка НЛВТ.426475.020РЭ/ЭТ
Сигма-ИС — ИД-БЗИ-21Д, ИД-БЗИ-22Д, руководство по эксплуатации НЛВТ.426475.021 РЭ
Сигма-ИС — ИД-БЗИ-21Д, этикетка НЛВТ.426475.021ЭТ
Сигма-ИС — ИД-БЗИ-22Д, этикетка НЛВТ.426475.022ЭТ
