ИД-ПКР-01Д — релейный модуль на 4 выхода для расширения концентратора

ИД-ПКР-01Д принимает команды БЦП и управляет исполнительными устройствами пожарной автоматики четырьмя силовыми реле. DIN-рейка, подключение 5-контактным шинным соединителем.

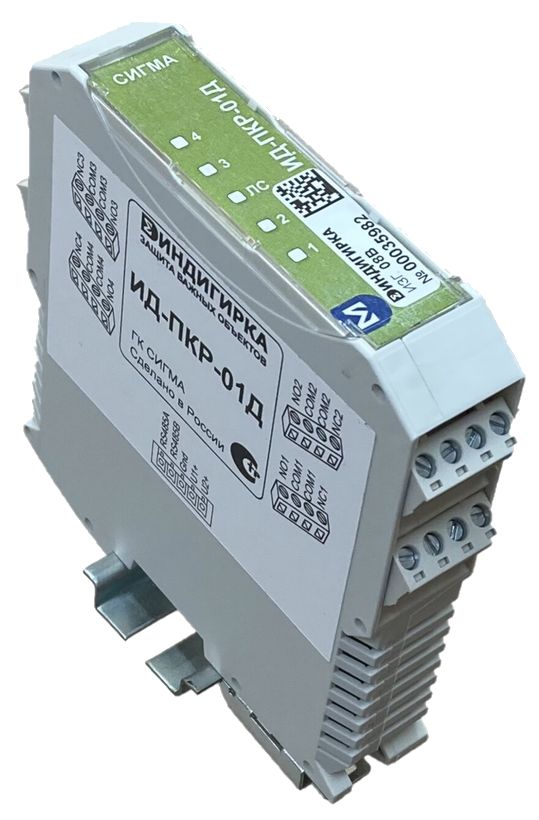

Сетевой контроллер исполнительных устройств ИД-ПКР-01Д

Модели семейства

ИД-ПКР-01Д4 реле с переключающими контактами, до 250 В / 2 А по паспорту особенностей, до 12 А при 28 В= по таблице характеристик.

Выходов управления (реле)	4
Тип контактов реле	переключающий
Диапазон напряжения питания	10…28 В
Интерфейс связи	RS-485, 9600/19200/38400/115200 бит/с
Макс. протяжённость линии связи с БЦП	1200 м
Ток потребления (реле выключены)	не более 30 мА при 10 В / 20 мА при 28 В
Ток потребления (все 4 реле включены)	не более 200 мА при 10 В / 100 мА при 28 В
Макс. коммутируемое напряжение (=/~)	110 В= / 250 В~
Коммутируемый ток реле (28 В=)	не более 12 А
Макс. активная/полная мощность реле	336 Вт / 1440 ВА
Коммутационная износостойкость (12 А / 1 А)	70 000 / 700 000 переключений
Степень защиты	IP20
Диапазон температур	-10…+50 °C
Габариты	110×115×23 мм
Масса	не более 0,15 кг

Как это работает и подключается

Управляется командами БЦП по RS-485; время технической готовности после включения — не более 5 с.

Монтаж

Крепление на DIN-рейку, 5-контактный шинный соединитель для быстрого подключения питания и RS-485.
Используется только в составе концентраторов ИНДИГИРКА (комплекты наращивания ИД-ЕКН-03, ИД-МКН-03, ЗИП ИД-ЗИП-03).

Примеры

Расширение количества выходов

ИД-ПКР-01Д добавляет 4 силовых релейных выхода для управления пожарной автоматикой (сирены, табло, задвижки и т.п.), когда собственных выходов концентратора недостаточно.

Частые вопросы

Сколько реле у ИД-ПКР-01Д?

4 реле с переключающими контактами.

Нюансы и грабли

В отличие от ИД-ПКР-02Д, у ИД-ПКР-01Д в тексте этикетки не описан контроль цепей нагрузки на обрыв/КЗ — для критичных цепей, где нужен контроль целостности проводки, применять ИД-ПКР-02Д.
Коммутационная износостойкость падает с ростом тока: 70 000 переключений при 12 А против 700 000 при 1 А.

Документация

Сигма-ИС — Сетевой контроллер исполнительных устройств ИД-ПКР-01Д, этикетка НЛВТ.425533.125ЭТ
