ИД-ПКР-02Д — релейный модуль на 4 выхода с контролем цепей КЗ/обрыв

ИД-ПКР-02Д принимает команды БЦП и управляет 4 релейными выходами с контролем цепей нагрузки (разомкнуто/КЗ/обрыв) и напряжения питания. Аналог СКИУ-02, но для DIN-рейки.

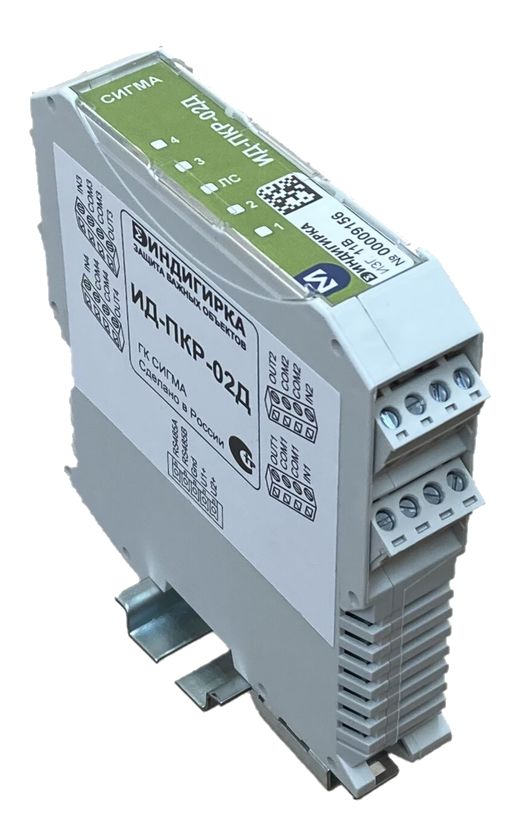

Сетевой контроллер исполнительных устройств ИД-ПКР-02Д

Модели семейства

ИД-ПКР-02Д4 реле с контролем цепей нагрузки, до 28 В= / 2 А на реле.

Релейных выходов	4
Диапазон напряжения питания	10…28 В
Ток потребления (реле выключены)	не более 90 мА
Ток потребления (все 4 реле включены)	не более 300 мА
Макс. коммутируемое напряжение (=)	28 В
Макс. коммутируемый ток на реле	2 А
Макс. суммарный ток нагрузки (4 реле)	8 А
Ток контроля цепи управления	5 мА
Порог «Разомкнуто» (выносной резистор)	10 кОм ±5%
Порог «КЗ»	не более 3 кОм
Порог «Обрыв»	не менее 30 кОм
Интерфейс связи с БЦП	RS-485, 9600/19200 бит/с
Макс. протяжённость линии связи	1200 м (с ИД-БРИ-01Д — больше)
Сигнал «Неисправность» при снижении питания ниже	9 В
Степень защиты	IP20
Диапазон температур	-10…+50 °C
Габариты	22,5×110×115 мм
Масса	не более 0,15 кг

Как это работает и подключается

При конфигурировании каждого реле задаётся режим на случай потери связи с БЦП (30 с без опроса): «Выкл», «Вкл» или «Нет» (сохранить последнее состояние).
Контроль КЗ и обрыва цепи управления можно включать/выключать индивидуально для каждого реле (по умолчанию включён).
В качестве блока питания рекомендуются ИД-ИБП, ИБП-1200/2400, ИБП-1224, ИБП-12/24 или аналогичный ИБП не хуже по характеристикам.

Монтаж

Крепление на DIN-рейку через 5-контактный шинный соединитель SH322-22.5, устанавливается только в концентратор ИНДИГИРКА (комплекты наращивания ИД-ЕКН-06, ИД-МКН-06, ЗИП ИД-ЗИП-06).
Клеммы на каждый канал: OUTx (питание нагрузки), COMx (общий/минус), INx (выносной элемент контроля цепи — резистор 10 кОм и диод 1N4001, входят в комплект).
Цепи RS-485, питания и контроля управления защищены самовосстанавливающимися предохранителями.
Для увеличения длины линии RS-485 или устранения ветвлений применяются ИД-БРИ-01Д или БРЛ.

Примеры

Управление сиреной/табло с контролем цепи

К выходу подключается устройство ОПС (световое табло, сирена) с выносным резистором и диодом контроля; ИД-ПКР-02Д отличает норму, короткое замыкание и обрыв цепи и сообщает об этом в БЦП.

Частые вопросы

Как модуль отличает обрыв цепи от короткого замыкания?

По сопротивлению цепи управления с выносным резистором: около 10 кОм — «Разомкнуто» (норма), менее 3 кОм — «КЗ», более 30 кОм — «Обрыв».

Нюансы и грабли

Максимальный коммутируемый ток на реле — всего 2 А (у ИД-ПКР-01Д — до 12 А), а суммарно по 4 реле — 8 А: для мощных нагрузок этот модуль не подходит, нужен ИД-ПКР-01Д.
Нарушение линейной топологии линии связи (ветвления) может дать неустойчивую связь — устранять через ИД-БРИ-01Д/БРЛ.

Документация

Сигма-ИС — Сетевой контроллер исполнительных устройств ИД-ПКР-02Д, руководство по эксплуатации НЛВТ.425533.129РЭ
Сигма-ИС — Сетевой контроллер исполнительных устройств ИД-ПКР-02Д, этикетка НЛВТ.425533.129ЭТ
