ИД-ШОС-48 — концентратор объектовый «Индигирка», компактный шкаф на DC 24 В

Компактный настенный шкаф 300×300(400)×210 мм на 24 В постоянного тока — пять исполнений с разным набором входов, релейных выходов или адресного контроллера, компонент системы «Индигирка».

Модели семейства

ИД-ШОС-48-1Т (НЛВТ.425668.022-120)8 гальванически изолированных входов ШС и 4 релейных выхода.

Входы ИД-ПСФ-03Д	8; сопротивление проводов ШС не более 500 Ом; время реакции на изменение состояния входа 50–5000 мс
Релейные выходы ИД-ПКР-02Д	4; максимум 28 В пост. тока, 2 А
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	24 В ±10 % постоянного тока; ток потребления не более 1 А
Габариты / масса	300×300×210 мм, не более 10 кг
Температура / защита	+5…+40 °C; IP54

ИД-ШОС-48-2Т (НЛВТ.425668.022-122)Контроллер пожаротушения СКУП-01, 4 входа и 4 релейных выхода — самый функциональный вариант серии.

Контроллер пожаротушения СКУП-01	1 (4 выхода управления, 2 входа для сигналов АСПТ)
Входы ИД-ПСФ-03Д / выходы ИД-ПКР-02Д	4 / 4
Интерфейсы RS-485	2
Питание	24 В ±10 % постоянного тока; ток потребления не более 1 А; в режиме пуска АСПТ (10 с, по каждому выходу) — не более 4 А
Габариты / масса	300×400×210 мм, не более 13 кг
Температура / защита	+5…+40 °C; IP54

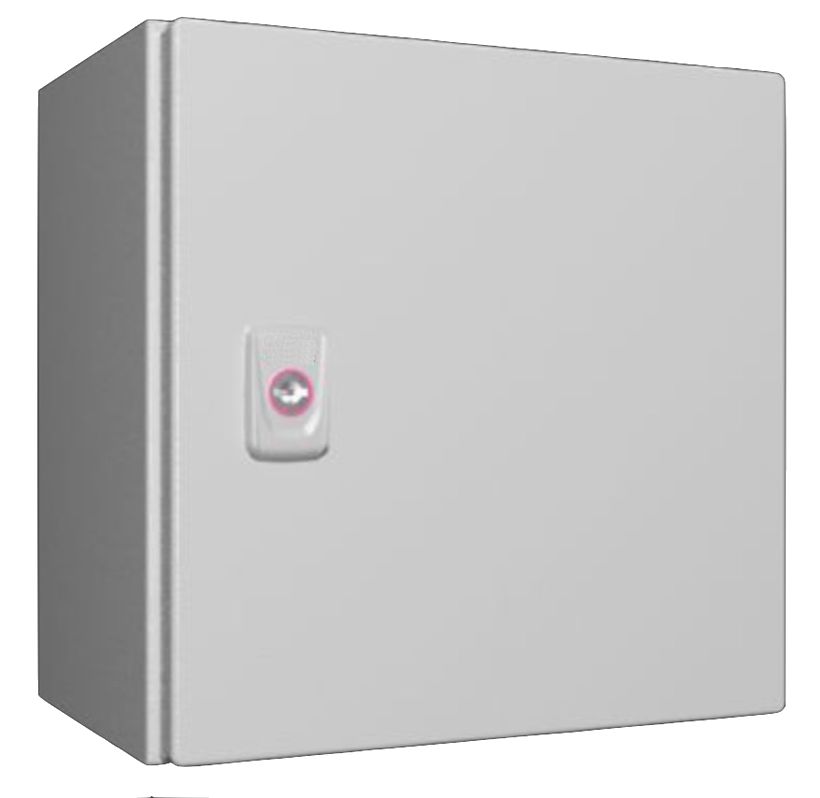

ИД-ШОС-48-3Т (НЛВТ.425668.022-124)Только 8 релейных выходов, без входов ШС.

Релейные выходы ИД-ПКР-02Д	8; максимум 28 В пост. тока, 2 А
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	24 В ±10 % постоянного тока; ток потребления не более 1 А
Габариты / масса	300×300×210 мм, не более 10 кг
Температура / защита	+5…+40 °C; IP54

ИД-ШОС-48-4Т (НЛВТ.425668.022-126)Только 8 гальванически изолированных входов ШС, без релейных выходов.

Входы ИД-ПСФ-03Д	8; сопротивление проводов ШС не более 500 Ом
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	24 В ±10 % постоянного тока; ток потребления не более 1 А
Габариты / масса	300×300×210 мм, не более 10 кг
Температура / защита	+5…+40 °C; IP54

ИД-ШОС-48-5Т (НЛВТ.425668.022-128)Контроллер адресного шлейфа вместо дискретных входов/выходов — до 128 адресных устройств.

Контроллеры адресного шлейфа	1; до 128 подключаемых адресных устройств
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	24 В ±10 % постоянного тока; ток потребления не более 1 А
Габариты / масса	300×300×210 мм, не более 10 кг
Температура / защита	+5…+40 °C; IP54

Как это работает и подключается

Концентратор изготовлен на базе ППКОПУ 01059-1000-3 «Р-08», компонент ИСБ «Индигирка».
Каждое исполнение оснащено автономным модулем пожаротушения ИД-МПТ-П (кроме 48-2Т, где вместо него стоит контроллер СКУП-01).
Дискретные входы ИД-ПСФ-03Д различают состояния «КЗ» (сопротивление ШС не более 500 Ом), «Замкнуто» (600–1200 Ом), «Разомкнуто» (2000–3200 Ом) и «Обрыв» (более 5000 Ом).

Монтаж

Настенный металлический шкаф, компактнее объектового концентратора серии ШКС; питание — от источника постоянного тока, не от сети переменного тока напрямую.
Условия транспортирования — по хранению 5 ГОСТ 15150-69; средний срок службы концентратора — не менее 10 лет.

Примеры

Локальный узел на объекте

Паспорта описывают концентратор как компонент ИСБ «Индигирка» для построения комплексных систем безопасности или автоматизированных систем противопожарной защиты — в зависимости от исполнения.

Выбор исполнения под задачу

48-1Т — универсальный (входы + выходы), 48-2Т — с контроллером пожаротушения СКУП-01, 48-3Т — только выходы, 48-4Т — только входы, 48-5Т — адресный шлейф вместо дискретных цепей.

Частые вопросы

Чем 48-2Т отличается от остальных исполнений?

В нём вместо части входов стоит контроллер пожаротушения СКУП-01 — 4 выхода управления и 2 входа для сигналов АСПТ на один контроллер.

Какое питание нужно концентратору ИД-ШОС-48?

24 В ±10 % постоянного тока, максимальный ток потребления не более 1 А (у 48-2Т — до 4 А в режиме пуска АСПТ).

Нюансы и грабли

У 48-2Т другие габариты, чем у остальных исполнений серии (300×400×210 мм против 300×300×210 мм) — при заказе шкафа или ниши под концентратор это стоит уточнить отдельно.
Модели без входов (48-3Т) или без выходов (48-4Т) не взаимозаменяемы с универсальным 48-1Т — при расширении объекта состав подключаемого оборудования нужно сверять с конкретным исполнением.
48-5Т работает по адресному шлейфу (до 128 устройств), а не по дискретным ШС — интерфейс подключения оборудования у него принципиально другой, чем у 48-1Т/48-3Т/48-4Т.
