ИД-ШОС-49 — концентратор объектовый «Индигирка» на 220 В со встроенным аккумулятором

Настенный шкаф 400×500×210 мм на 220 В переменного тока со встроенным аккумулятором 17 А·ч: пять исполнений по входам, релейным выходам или адресному контроллеру; компонент «Индигирки».

Модели семейства

ИД-ШОС-49-1Т (НЛВТ.425668.022-121)8 гальванически изолированных входов ШС и 4 релейных выхода.

Входы ИД-ПСФ-03Д	8; сопротивление проводов ШС не более 500 Ом; время реакции на изменение состояния входа 50–5000 мс
Релейные выходы ИД-ПКР-02Д	4; максимум 28 В пост. тока, 2 А
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	220 В ±10 % переменного тока; потребление не более 300 Вт; ток внешней нагрузки до 5 А
Аккумулятор	встроенный, 17 А·ч (по 24 В); ток заряда не более 2,5 А
Габариты / масса	400×500×210 мм, не более 30 кг
Температура / защита	+5…+40 °C; IP54

ИД-ШОС-49-2Т (НЛВТ.425668.022-123)Контроллер пожаротушения СКУП-01, 4 входа и 4 релейных выхода.

Контроллер пожаротушения СКУП-01	1 (4 выхода управления, 2 входа для сигналов АСПТ)
Входы ИД-ПСФ-03Д / выходы ИД-ПКР-02Д	4 / 4
Интерфейсы RS-485	2
Питание	220 В ±10 % переменного тока; потребление не более 300 Вт; ток внешней нагрузки до 5 А
Аккумулятор	встроенный, 17 А·ч (по 24 В); ток заряда не более 2,5 А
Габариты / масса	400×500×210 мм, не более 32 кг
Температура / защита	+5…+40 °C; IP54

ИД-ШОС-49-3Т (НЛВТ.425668.022-125)Только 8 релейных выходов, без входов ШС.

Релейные выходы ИД-ПКР-02Д	8; максимум 28 В пост. тока, 2 А
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	220 В ±10 % переменного тока; потребление не более 300 Вт; ток внешней нагрузки до 5 А
Аккумулятор	встроенный, 17 А·ч (по 24 В); ток заряда не более 2,5 А
Габариты / масса	400×500×210 мм, не более 30 кг
Температура / защита	+5…+40 °C; IP54

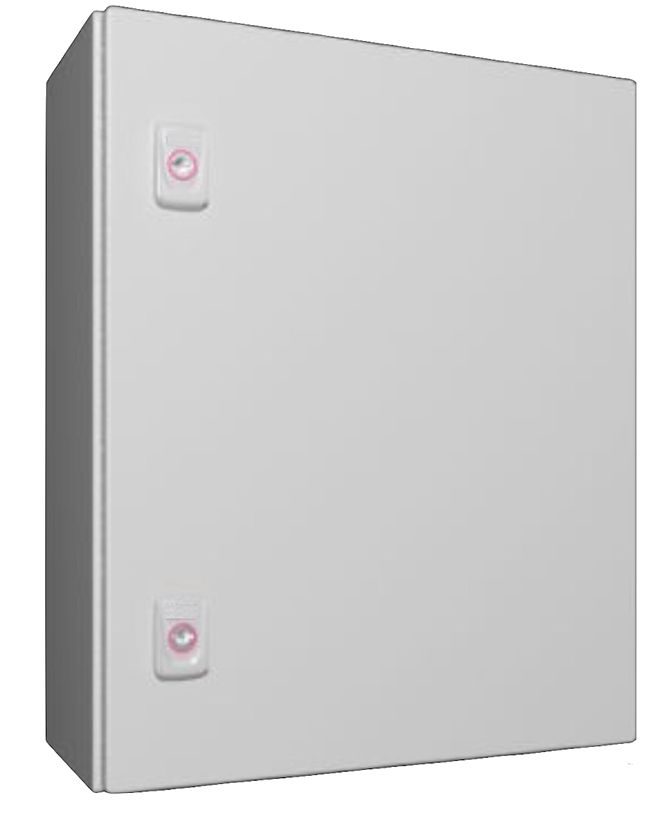

ИД-ШОС-49-4Т (НЛВТ.425668.022-127)12 гальванически изолированных входов ШС, без релейных выходов.

Входы ИД-ПСФ-03Д	12; сопротивление проводов ШС не более 500 Ом
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	220 В ±10 % переменного тока; потребление не более 300 Вт; ток внешней нагрузки до 5 А
Аккумулятор	встроенный, 17 А·ч (по 24 В); ток заряда не более 2,5 А
Габариты / масса	400×500×210 мм, не более 30 кг
Температура / защита	+5…+40 °C; IP54

ИД-ШОС-49-5Т (НЛВТ.425668.022-129)Контроллер адресного шлейфа вместо дискретных входов/выходов — до 128 адресных устройств.

Контроллеры адресного шлейфа	1; до 128 подключаемых адресных устройств
Интерфейсы RS-485	2
Модуль пожаротушения	автономный ИД-МПТ-П
Питание	220 В ±10 % переменного тока; потребление не более 300 Вт; ток внешней нагрузки до 5 А
Аккумулятор	встроенный, 17(18) А·ч (по 24 В); ток заряда не более 2,5 А
Ток потребления встроенного оборудования	220 мА в дежурном режиме, 290 мА в режиме «Пожар»
Габариты / масса	400×500×210 мм, не более 30 кг
Температура / защита	+5…+40 °C; IP54

Как это работает и подключается

Концентратор изготовлен на базе ППКОПУ 01059-1000-3 «Р-08», компонент ИСБ «Индигирка».
Каждое исполнение оснащено автономным модулем пожаротушения ИД-МПТ-П (кроме 49-2Т, где вместо части входов стоит контроллер СКУП-01).
Дискретные входы ИД-ПСФ-03Д различают состояния «КЗ» (сопротивление ШС не более 500 Ом), «Замкнуто» (600–1200 Ом), «Разомкнуто» (2000–3200 Ом) и «Обрыв» (более 5000 Ом).

Монтаж

Настенный металлический шкаф с сетевым питанием 220 В и встроенным аккумулятором 17 А·ч — резерв не нужно предусматривать отдельным блоком.
Условия транспортирования — по хранению 5 ГОСТ 15150-69, для 49-5Т отдельно указаны условия хранения 3 ГОСТ 15150-69; средний срок службы концентратора — не менее 10 лет.

Примеры

Локальный узел на объекте с сетевым питанием

В отличие от ИД-ШОС-48 (24 В постоянного тока от внешнего источника), концентратор ИД-ШОС-49 питается от сети 220 В и несёт свой аккумулятор — удобен там, где рядом нет отдельного источника 24 В.

Выбор исполнения под задачу

49-1Т — универсальный (входы + выходы), 49-2Т — с контроллером пожаротушения СКУП-01, 49-3Т — только выходы, 49-4Т — 12 входов без выходов, 49-5Т — адресный шлейф вместо дискретных цепей.

Частые вопросы

Нужен ли внешний источник 24 В для ИД-ШОС-49?

Нет, в отличие от ИД-ШОС-48 этот концентратор питается от сети 220 В и несёт встроенный аккумулятор 17 А·ч.

Сколько мощности потребляет концентратор?

Не более 300 Вт от сети 220 В при максимальной нагрузке, согласно паспорту.

Нюансы и грабли

У 49-2Т масса заметно больше остальных исполнений серии (32 кг против 30 кг) — тот же корпус 400×500×210 мм, но плотнее набит оборудованием.
Модели без входов (49-3Т) или без выходов (49-4Т) не взаимозаменяемы с универсальным 49-1Т — состав подключаемого оборудования нужно сверять с конкретным исполнением.
49-5Т работает по адресному шлейфу (до 128 устройств), а не по дискретным ШС — интерфейс подключения оборудования у него принципиально другой.

Документация

Сигма-ИС — Концентратор объектовый ИД-ШОС-49-1Т, паспорт НЛВТ.425668.022-121 ПС
Сигма-ИС — Концентратор объектовый ИД-ШОС-49-2Т, паспорт НЛВТ.425668.022-123 ПС
Сигма-ИС — Концентратор объектовый ИД-ШОС-49-3Т, паспорт НЛВТ.425668.022-125 ПС
Сигма-ИС — Концентратор объектовый ИД-ШОС-49-4Т, паспорт НЛВТ.425668.022-127 ПС
Сигма-ИС — Концентратор объектовый ИД-ШОС-49-5Т, паспорт НЛВТ.425668.022-129 ПС
