ИД-ВКА-2Ц-01 / ИД-ВКА-2К-01 — аналоговые уличные AHD-камеры, цилиндрическая и купольная антивандальная

Уличные AHD-камеры 2 Мп с моторизованным объективом 2,8–12 мм, автономно или в ИСБ «Индигирка»: цилиндрическая (2Ц) или антивандальная купольная (2К).

Видеокамеры ИД-ВКА-2 (аналоговые уличные AHD)

Модели семейства

ИД-ВКА-2Ц-01 (цилиндрическая)Уличная цилиндрическая камера в вытянутом корпусе, ИК-подсветка до 40 м.

Питание	12 В постоянного тока; ток потребления 0,25 А / 0,48 А (с ИК-подсветкой)
Матрица / разрешение	AHD-H (2 Мп), 1920×1080, Panasonic 34227 + EYENIX, 1080P×25 к/с
Объектив	моторизованный вариофокальный, f=2,8–12 мм
ИК-подсветка	5 сверхъярких светодиодов; дистанция до 40 м
Видео / кабель	AHD и CVBS через BNC; коаксиальный кабель — до 500 м; управление объективом по COC (при поддержке регистратора)
Условия эксплуатации	от минус 40 до +50 °C, влажность не более 90 %
Габариты / масса	76,9×65,3×230 мм; не более 1,0 кг

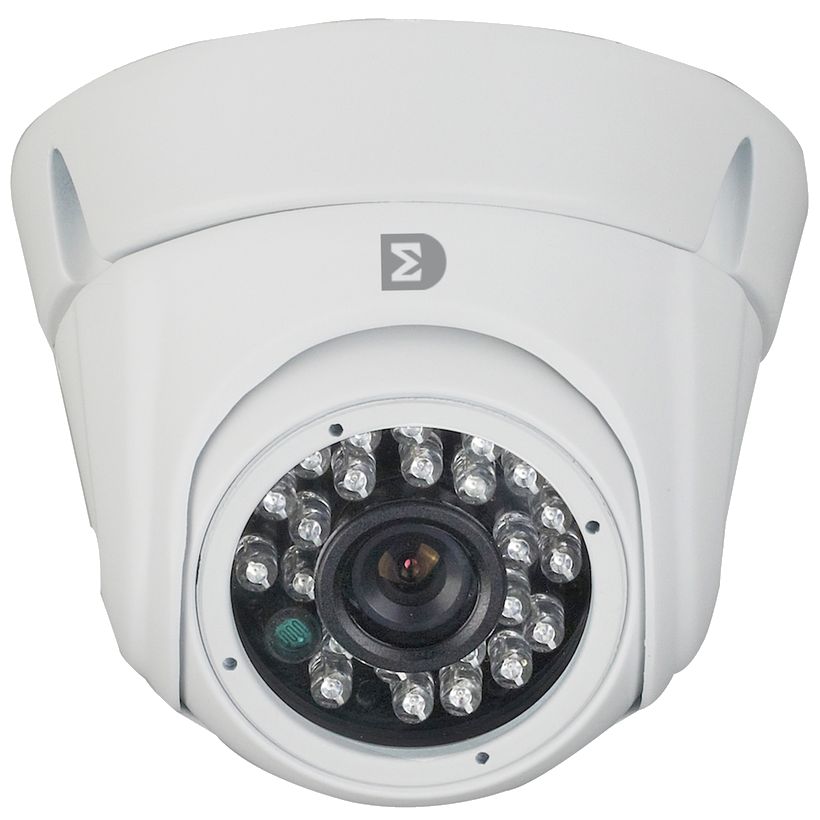

ИД-ВКА-2К-01 (купольная антивандальная)Уличная купольная камера в компактном антивандальном корпусе, ИК-подсветка до 30 м.

Питание	12 В постоянного тока; ток потребления 0,25 А / 0,85 А (с ИК-подсветкой)
Матрица / разрешение	AHD-H (2 Мп), 1920×1080, Panasonic 34227 + EYENIX, 1080P×25 к/с
Объектив	моторизованный вариофокальный, f=2,8–12 мм
ИК-подсветка	36 светодиодов; дистанция до 30 м
Видео / кабель	AHD и CVBS через BNC; коаксиальный кабель — до 500 м; управление объективом по COC (при поддержке регистратора)
Условия эксплуатации	от минус 40 до +50 °C, влажность не более 90 %
Габариты (D×H) / масса	157×100 мм; не более 1,0 кг

Как это работает и подключается

Обе камеры автоматически переключаются из цветного режима в чёрно-белый с механическим ИК-фильтром — для круглосуточной работы.
Поддерживается управление моторизованным объективом по коаксиальному кабелю по протоколу COC — при условии, что это поддерживает подключаемый видеорегистратор.
Камеры можно использовать автономно или как часть ИСБ «Индигирка».

Монтаж

Максимальная длина коаксиального кабеля передачи видеосигнала — до 500 м.
Перед извлечением из упаковки и монтажом нужно снять статический заряд — элементы камеры чувствительны к статическому электричеству.
Неправильная полярность подключения питания («переполюсовка») может вывести камеру из строя; разборка камеры не допускается.
Не направлять камеру на солнце или другие яркие источники света — может повредить датчик изображения.

Примеры

Открытая площадка

Цилиндрическая ИД-ВКА-2Ц-01 с большей дистанцией ИК-подсветки (40 м против 30 м у купольной) — под протяжённые открытые участки.

Антивандальная установка

Купольная ИД-ВКА-2К-01 — компактный антивандальный корпус для мест с риском механического повреждения камеры.

Частые вопросы

В чём разница между 2Ц и 2К кроме формы корпуса?

У 2К (купольной) больше светодиодов ИК-подсветки (36 против 5), но дистанция подсветки меньше (30 м против 40 м); у 2Ц (цилиндрической) выше ток потребления с подсветкой не наблюдается — наоборот, у 2К он больше (0,85 А против 0,48 А).

Нюансы и грабли

Диапазон рабочих температур указан для помещения, в котором установлена видеокамера, а не для самой камеры на улице — РЭ отдельно это оговаривает.
У двух моделей разная дистанция ИК-подсветки (40 м у цилиндрической, 30 м у купольной) при разном токе потребления с включённой подсветкой (0,48 А и 0,85 А соответственно) — при расчёте блока питания это нужно учитывать по конкретной модели.

Документация

Сигма-ИС (ООО «Викинг») — Видеокамера ИД-ВКА-2Ц-01, РЭ НЛВТ.202119.002 (редакция 1, 2016)
Сигма-ИС (ООО «Викинг») — Видеокамера ИД-ВКА-2К-01, РЭ НЛВТ.202119.001 (редакция 1, 2016)
