ИД-ВКС-2Ц-01, ИД-ВКС-4Ц-01 — цилиндрические антивандальные IP-камеры

Уличные цилиндрические камеры в литом алюминиевом корпусе IP66/IK10: моторизованный вариообъектив, ИК-подсветка до 30 м, «День/Ночь»; в ИСБ «Индигирка» или автономно по TCP/IP.

Модели семейства

ИД-ВКС-2Ц-01 исп.01Разрешение 2 Мп, сенсор 1/2,8".

Сенсор	1/2,8" 2MP CMOS, прогрессивное сканирование
Максимальное разрешение	1920×1080
Сжатие видео	H.264, MJPEG; 1080P 30 к/с, 720P 30 к/с
Питание	12 В ±25% от внешнего источника или PoE (IEEE 802.3af, встроенный сплиттер на =12 В)
Потребляемая мощность	3,5 Вт, до 5,5 Вт с включённой ИК-подсветкой
Объектив	МВО 2,8…10 мм, диафрагма F1.6, привод зум/фокус сервоприводом
ИК-подсветка	интеллектуальная, дальность до 30 м
Габариты	253,4×86×71,7 мм
Масса	0,93 кг
Корпус	литой алюминий, IP66, антивандальное исполнение IK10
Температура работы	от -40 до +60 °C

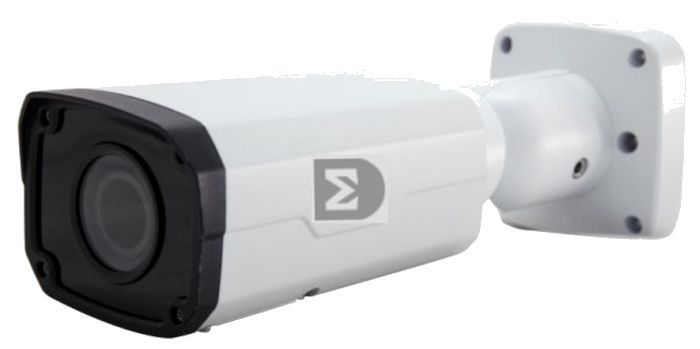

ИД-ВКС-4Ц-01 исп.01Разрешение 4 Мп, сенсор 1/3".

Сенсор	1/3" 4MP CMOS, прогрессивное сканирование
Максимальное разрешение	2688×1520
Сжатие видео	H.264, MJPEG; 4MP 20 к/с, 1080P 30 к/с
Питание	12 В ±25% от внешнего источника или PoE (IEEE 802.3af, встроенный сплиттер на =12 В)
Потребляемая мощность	3,5 Вт, до 5,5 Вт с включённой ИК-подсветкой
Объектив	МВО 2,8…10 мм, диафрагма F1.6, привод зум/фокус сервоприводом
ИК-подсветка	интеллектуальная, дальность до 30 м
Габариты	253,4×86×71,7 мм
Масса	0,93 кг
Корпус	литой алюминий, IP66, антивандальное исполнение IK10
Температура работы	от -40 до +60 °C

Как это работает и подключается

Камера транслирует видео в цифровом формате по TCP/IP через Ethernet, работает как в составе ИСБ «Индигирка», так и автономно.
Поддерживаются ONVIF, 3 видеопотока одновременно, до 4 областей маскирования и функция «Область интереса» (ROI).
Режим «День/Ночь» — встроенный ICR-фильтр; электронный затвор автоматический или ручной со скоростью 1/6…1/8000 с.
По умолчанию IP-адрес камеры 192.168.0.13, логин Admin, пароль Admin или 123456 — для настройки нужно найти устройство в сети и сменить эти параметры.

Монтаж

Монтаж — на стену, потолок или столб, до или после подключения и настройки; для настенного/подвесного монтажа использовать совместимые кронштейны (аксессуары приобретаются отдельно).
Помещение или место установки: температура -40…+60 °C, влажность не более 90 % без конденсации, без паров кислот/щелочей и токопроводящей пыли.
Длина кабеля питания от адаптера до камеры не должна превышать 1,5 м — иначе напряжение на камере может снизиться; при нехватке длины удлинять кабель между адаптером и источником питания, а не между адаптером и камерой.
Перед перемещением камеры отключить её от питания; отключать кабель питания только после выключения адаптера.
Использовать адаптер питания или PoE-устройство, соответствующее требованиям камеры — иначе камера может быть повреждена.
Монтажная поверхность должна выдерживать вес камеры; монтаж выполняют квалифицированные специалисты.

Примеры

Уличный периметр с записью на карту

Камера поддерживает Micro SD до 64 Гб (Edge Storage) для локальной записи независимо от сервера.

Настройка без сервера

Изделие настраивается напрямую через web-браузер на компьютере, подключённом через роутер или коммутатор.

Частые вопросы

Чем отличаются ИД-ВКС-2Ц-01 и ИД-ВКС-4Ц-01?

Только разрешением и сенсором: 2Ц-01 — 2 Мп (1/2,8", максимум 1920×1080), 4Ц-01 — 4 Мп (1/3", максимум 2688×1520). Корпус, объектив, питание и ИК-подсветка одинаковые.

Можно ли питать камеру по PoE?

Да, есть встроенный сплиттер питания по стандарту PoE (IEEE 802.3af) с выходом =12 В; также можно питать от внешнего источника 12 В ±25%.

Какие сетевые протоколы поддерживает камера?

L2TP, IPv4, IGMP, ICMP, ARP, TCP, UDP, DHCP, PPPoE, RTP, RTSP, QoS, NTP, FTP, HTTP, SNMP, SIP; совместимость — ONVIF, IMOS, API.

Нюансы и грабли

Матрицу нельзя трогать пальцами; чистить только чистой тканью с небольшим количеством спирта, аккуратно.
Объектив нельзя направлять на яркий свет и подвергать воздействию лазерного луча — это может вызвать критические повреждения сенсора.
Кабель питания нельзя натягивать до упора и обрезать провода камеры — есть риск ослабления разъёма или короткого замыкания.
Разборка видеокамеры недопустима; неправильная полярность питания («переполюсовка») выводит камеру из строя.
Аудиовход/выход и тревожный вход/выход в этой камере не поддерживаются — не рассчитывать на них при проектировании.

Документация

Сигма-ИС (ООО «Викинг») — Видеокамеры ИД-ВКС-2Ц-01, ИД-ВКС-4Ц-01, IP-видеокамера цилиндрическая антивандальная исп.01, Руководство по эксплуатации НЛВТ.202119.005 РЭ, НЛВТ.202119.006 РЭ
