ИПДЛ-152ЛМ, ИПДЛ-152ЛМД — линейные дымовые извещатели, приёмо-передатчик + рефлектор
Однопозиционный линейный дымовой извещатель для больших и протяжённых помещений: приёмо-передатчик и рефлекторы на расстоянии от 5 до 120 м. ЛМД ещё подаёт сигнал «Внимание» перед «Пожаром».
Модели семейства
ИП212-152ЛМ «ИПДЛ-152ЛМ»Базовая версия, ток потребления не более 13 мА в любом режиме.
| Порог срабатывания | адаптивный (по расстоянию) или один из 8 фиксированных: 0,5/0,7/1/1,3/1,6/1,9/2,2/3 дБ |
| Дальность приёмо-передатчик — рефлектор | от 5 до 120 м |
| Защищаемая ширина | до 9 м (по СП5.13130) |
| Питание | от 10 до 30 В |
| Ток потребления | не более 13 мА в любом режиме |
| Инерционность срабатывания | типовая 6 с, максимальная 8 с |
| Габариты приёмо-передатчика | 160×120×100 мм, масса не более 0,46 кг |
| Рефлекторы | тип СМ 140×108×14 мм (0,06 кг), тип М 100×100×9 мм (0,07 кг), тип Б 246×212×16 мм (0,46 кг) |
| Степень защиты | IP40 |
| Температура работы | от -30 до +55 °C |
| Наработка на отказ | 60 000 ч, срок службы не менее 10 лет |

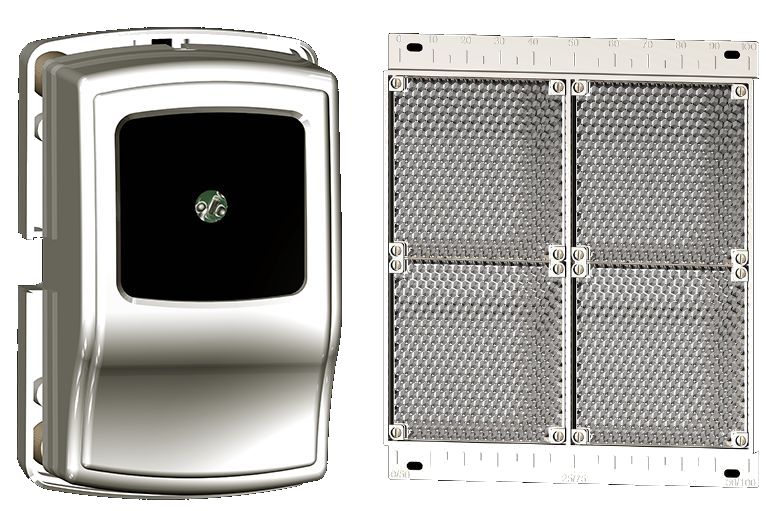

ИП212-152ЛМД «ИПДЛ-152ЛМД»С предупредительным сигналом «Внимание» и раздельными токами по режимам.
| Порог срабатывания | адаптивный (по расстоянию) или один из 8 фиксированных: 0,5/0,7/1/1,3/1,6/1,9/2,2/3 дБ |
| Дальность приёмо-передатчик — рефлектор | от 5 до 120 м |
| Защищаемая ширина | до 9 м (по СП5.13130) |
| Питание | от 10 до 30 В |
| Ток потребления | не более 0,5 мА («Норма»), не более 30 мА («Пожар»); скачок 5,5±0,5 мА (тактика «Внимание 5») или 7,5±0,7 мА (тактика «Внимание 7») |
| Инерционность срабатывания | типовая 6 с, максимальная 8 с |
| Габариты приёмо-передатчика | 160×120×100 мм, масса не более 0,46 кг |
| Рефлекторы | тип СМ 140×108×14 мм (0,06 кг), тип М 100×100×9 мм (0,07 кг), тип Б 246×212×16 мм (0,45 кг) |
| Степень защиты | IP40 |
| Температура работы | от -30 до +55 °C |
| Наработка на отказ | 60 000 ч, срок службы не менее 10 лет |
Как это работает и подключается
- Извещатель однопозиционный: приёмо-передатчик формирует ИК-импульсы, они отражаются от рефлектора(ов) и возвращаются обратно; при снижении интенсивности луча до порога формируется «Пожар» (ЛМД — сначала «Внимание»).
- Для корректной работы извещатель обязательно юстируют на объекте; при выходе из режима юстировки уровень и компенсированное значение сигнала записываются в энергонезависимую память.
- Извещатель по способу защиты человека от поражения электрическим током — III класс по ГОСТ 12.2.007.0, опасных для жизни напряжений в нём нет.
Монтаж
- Размещать по СП5.13130 (раздел 13); приёмо-передатчик и рефлектор — строго друг напротив друга на расстоянии 5–120 м, тип и число рефлекторов подбираются под дальность.
- Угол между оптической осью и падающими лучами света (солнце, прожекторы) — не менее 10°.
- Крепить только на жёсткие неподвижные конструкции (кирпич, железобетон, колонны); если приходится ставить на лёгкие стеновые панели — крепить как можно ближе к местам крепления панелей к балкам, а рефлектор (не приёмо-передатчик) размещать на менее устойчивой конструкции.
- В помещениях с блестящими воздуховодами или ребристыми поверхностями (более 3 выступов на 10 м) выдерживать отступ оптической оси от преград не менее 0,3 м (до 0,1 м — только если на участке 1 м…0,3 дистанции таких преград нет).
- Крепление составных частей — комплектами монтажных частей из поставки: № 1 для приёмо-передатчика, № 2 для рефлектора типа М и УВ-ПРМ-ПРД, № 3 для рефлектора типа СМ, № 4 для рефлектора типа Б.
- После получения с холода выдержать извещатели при комнатной температуре не менее 4 часов перед вскрытием упаковки.
- Монтаж и техническое обслуживание вести с соблюдением правил работы на высоте.
Примеры
Работа через стеклянную перегородку
Стекло на пути луча располагают под углом 3–10° к оптическому лучу, чтобы отражённый от стекла луч не попал на линзы приёмных каналов.
Малая дистанция без второго рефлектора
На 5–15 м рефлектор типа М используют только в комплекте с дополнительной маской (по указанию РЭ), иначе выбирают отражатель под нужную дальность.
Частые вопросы
Чем ЛМД отличается от ЛМ?
ЛМД дополнительно формирует предупредительный сигнал «Внимание» перед «Пожаром» (тактика «Внимание 5» или «Внимание 7» — скачок тока 5,5±0,5 или 7,5±0,7 мА) и различает токи потребления по режимам; у ЛМ ток не более 13 мА в любом режиме без отдельного «Внимания».
Какие рефлекторы бывают и когда какой ставить?
Три типа: СМ («супермалый», 140×108×14 мм), М («малый», 100×100×9 мм) и Б («большой», 246×212×16 мм) — тип и количество подбираются по дальности между приёмо-передатчиком и рефлектором согласно рекомендациям РЭ по размещению.
Нюансы и грабли
- Извещатель однопозиционный — чувствителен к паразитным отражениям от блестящих поверхностей рядом с лучом; в проблемных помещениях обязателен отступ 0,3 м от преград.
- ЛМ и ЛМД внешне и по габаритам идентичны, но у ЛМД появляется отдельный предупредительный сигнал «Внимание» с двумя тактиками (5 или 7 мА скачка тока) — при замене модели сверять логику ППКОП.
- При работе через стекло его нужно ставить под углом (3–10°) к лучу, а не перпендикулярно — иначе отражение от стекла испортит приём.
Документация
- Сигма-ИС (ДПРМ) — Извещатель пожарный дымовой оптико-электронный линейный ИП212-152ЛМ «ИПДЛ-152ЛМ», РЭ ДПРМ.425231.002
- Сигма-ИС (ДПРМ) — Извещатель пожарный дымовой оптико-электронный линейный ИП212-152ЛМД «ИПДЛ-152ЛМД», РЭ ДПРМ.425231.001
