ИПДЛ-252СМ, ИПДЛ-252СМД — линейные дымовые извещатели, приёмо-передатчик + рефлектор
Однопозиционный линейный дымовой извещатель для больших, высоких, протяжённых помещений: приёмо-передатчик и рефлектор на расстоянии 5–120 м. СМД даёт предупреждение «Внимание» до «Пожар».
Модели семейства
ИП212-252СМ «ИПДЛ-252СМ»Базовая версия: пороги «Пожар»/«Неисправность», адаптивный или фиксированный порог.
| Порог срабатывания | адаптивный (зависит от расстояния) или один из 6 фиксированных: 0,5/0,7/1/1,5/2,2/3 дБ (10…50%) |
| Дальность приёмо-передатчик — рефлектор | от 5 до 120 м |
| Защищаемая ширина/площадь | до 9 м с каждой стороны луча, до 1080 м² |
| Питание | от 10 до 30 В |
| Ток потребления | не более 15 мА (норма, «Пожар», «Неисправность») |
| Инерционность «Пожар» | типовая 6 с, максимальная 10 с |
| Габариты приёмо-передатчика | 175×135×105 мм, масса не более 0,45 кг |
| Габариты рефлектора | 250×210×15 мм, масса не более 0,45 кг |
| Степень защиты | IP40 |
| Температура работы | от -30 до +55 °C |
| Наработка на отказ | 60 000 ч, срок службы 10 лет |

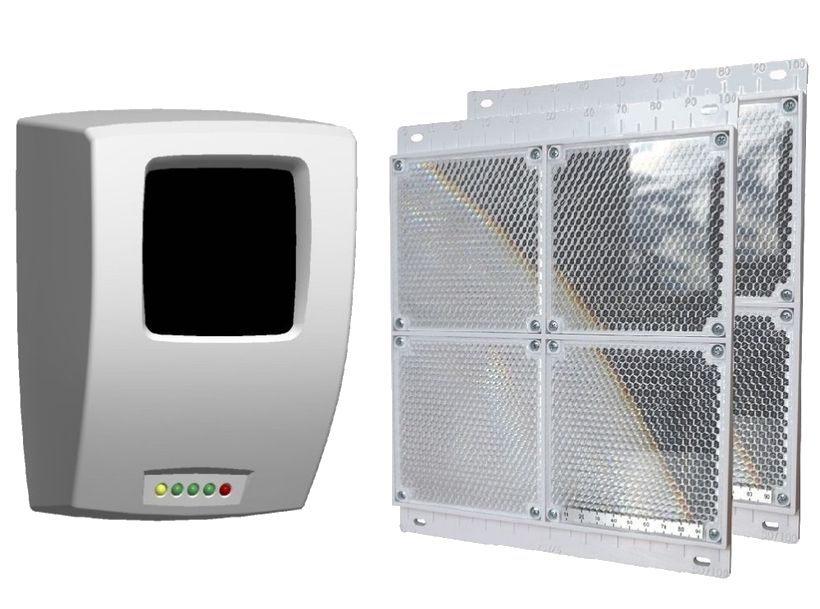

ИП212-252СМД «ИПДЛ-252СМД»С предупредительным сигналом «Внимание» и раздельными токами по режимам.
| Порог срабатывания | один из 6 фиксированных: 0,5/0,7/1/1,5/2,2/3 дБ (10…50%), без адаптивного режима |
| Дальность приёмо-передатчик — рефлектор | от 5 до 120 м |
| Защищаемая ширина/площадь | до 9 м с каждой стороны луча, до 1080 м² |
| Питание | от 10 до 30 В |
| Ток потребления | 0,7 мА (норма/неисправность), (22±2) мА («Пожар»), до 10 мА («Внимание») |
| Инерционность «Пожар» | типовая 6 с, максимальная 10 с |
| Габариты приёмо-передатчика | 175×135×105 мм, масса не более 0,45 кг |
| Габариты рефлектора | 250×210×15 мм, масса не более 0,45 кг |
| Степень защиты | IP40 |
| Температура работы | от -30 до +55 °C |
| Наработка на отказ | 60 000 ч, срок службы 10 лет |
Как это работает и подключается
- Извещатель однопозиционный: приёмо-передатчик формирует ИК-импульсы, они отражаются от рефлектора-отражателя и возвращаются обратно; при снижении интенсивности луча до порога формируется «Пожар» (СМД — сначала «Внимание»).
- Извещение «Неисправность-луч» формируется при снижении интенсивности луча более чем на 80%.
- Извещатель автоматически компенсирует медленное изменение сигнала (загрязнение оптики и т.п.) в диапазоне коэффициента усиления от 1 до 1000 (32 значения), скорость компенсации 0,12%/мин (быстрый режим) или 0,03%/мин (медленный).
- Выбор рефлектора зависит от дальности: малый — 5…20 м, с градуировкой — 20…60 м, большой — 25…80 м, два больших — 50…120 м.
Монтаж
- Размещать по СП5.13130.2009 (разд. 13.5); приёмо-передатчик и рефлектор — строго друг напротив друга на расстоянии 5–120 м.
- Угол между оптической осью и падающими лучами света (солнце, прожекторы) — не менее 15°, иначе чувствительные элементы приёмо-передатчика будут засвечены помеховым излучением.
- Извещатели крепить только на жёсткие неподвижные конструкции (кирпичные/железобетонные стены, капитальные колонны и балки) — вибрация и деформация конструкции недопустимы.
- В помещениях с блестящими воздуховодами, светильниками и ребристыми поверхностями (более 3 выступов на 10 м) выдерживать расстояние от оптической оси луча до таких преград не менее 0,3 м — паразитные отражения искажают работу однопозиционного извещателя.
- Рефлектор устанавливать на плоской вертикальной поверхности, перпендикуляр которой отклоняется от направления на приёмо-передатчик не более чем на 10°.
- Кабель до выносного устройства УВ-РТ — не длиннее 30 м и максимально короткий.
- Клеммы выходных колодок принимают провода сечением жил 0,2–1,5 мм² (диаметр 0,5–1,3 мм); при жилах тоньше 1 мм делать петлевую формовку конца жилы.
Примеры
Протяжённый склад или ангар
Для расстояний 50–120 м между приёмо-передатчиком и рефлектором ставят два больших рефлектора-отражателя — это снижает требуемый коэффициент усиления и повышает помехоустойчивость.
Дистанционная проверка без подъёма к извещателю
К приёмо-передатчику можно подключить выносное устройство УВ-РТ для контроля и проверки работоспособности удалённо.
Частые вопросы
Чем СМД отличается от СМ?
СМД дополнительно формирует предупредительный сигнал «Внимание» (до 10 мА) перед «Пожаром» и различает токи потребления по режимам; у СМ порог может быть адаптивным (по расстоянию), у СМД — только один из шести фиксированных значений.
На каком расстоянии можно ставить извещатель?
От 5 до 120 м между приёмо-передатчиком и рефлектором-отражателем; на разные диапазоны дальности нужны разные типы и количество рефлекторов (малый, с градуировкой, большой, два больших).
Можно ли проверить извещатель без подъёма на высоту?
Да, для дистанционного контроля и проверки работоспособности к приёмо-передатчику подключается выносное устройство УВ-РТ (кабель до 30 м).
Нюансы и грабли
- Извещатель однопозиционный — чувствителен к паразитным отражениям от блестящих металлических поверхностей рядом с лучом; при монтаже в таких помещениях обязательно выдерживать отступ 0,3 м от преград.
- При превышении уровня электромагнитных помех, заданного техническими характеристиками (п. 1.2.31 РЭ), производитель не гарантирует работу извещателя — предусмотреть экранирование и витую пару шлейфов.
- СМ и СМД внешне и по габаритам идентичны, но у СМ нет отдельного сигнала «Внимание» и есть режим адаптивного порога, которого нет у СМД — при замене модели проверять совместимость логики ППКОП.
Документация
- ИВС-Сигналспецавтоматика (в структуре ГК Сигма-ИС) — Извещатель пожарный дымовой оптико-электронный линейный ИП212-252СМ «ИПДЛ-252СМ», РЭ Шм2.402.019
- ИВС-Сигналспецавтоматика — Извещатель пожарный дымовой оптико-электронный линейный ИП212-252СМД «ИПДЛ-252СМД», РЭ Шм2.402.021
