Сигма-ИС · адресные ручные извещатели и устройства дистанционного пуска

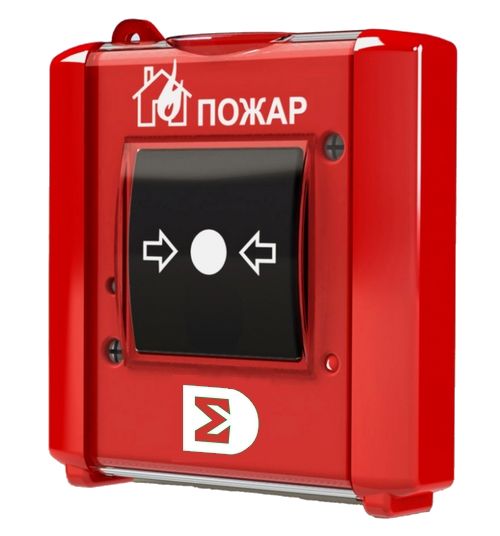

ИР-П, ИР-Охрана, ИР-Пуск (исп.08 / исп.09) — адресный ручной извещатель и УДП «Индигирка»
Один корпус ручного адресного устройства с тремя назначениями: пожарный извещатель, охранный извещатель или устройство дистанционного пуска, для адресного шлейфа ИСБ «Индигирка».
Модели семейства
| Напряжение по АШ (импульсное) | не более 40 В |
| Ток потребления | не более 0,15 мА |
| Максимум ИР в шлейфе | 128 |
| Время выхода на рабочий режим | не более 50 с |
| Инерционность срабатывания | не более 0,5 с |
| Наработка на отказ / срок службы | не менее 60 000 ч / не менее 10 лет |
| Температура | от минус 40 до +55 °C |
| Габариты / масса | 100×108×27 мм; не более 0,15 кг |
| Защита | IP41 |
| Напряжение по АШ (импульсное) | не более 40 В |
| Ток потребления | не более 0,15 мА |
| Максимум ИР в шлейфе | 128 |
| Время выхода на рабочий режим | не более 50 с |
| Инерционность срабатывания | не более 0,5 с |
| Наработка на отказ / срок службы | не менее 60 000 ч / не менее 10 лет |
| Температура | от минус 40 до +55 °C |
| Габариты / масса | 100×108×27 мм; не более 0,15 кг |
| Защита | IP41 |
Как это работает и подключается
- ИР — адресное устройство в составе ИСБ «Индигирка» на базе БЦП ППКОПУ «Р-08», работает по адресному шлейфу (АШ) с изолятором короткого замыкания (МКЗ) на плате.
- Модуль МКЗ переводит электронный ключ из «открытого» (сопротивление не более 0,2 Ом в дежурном режиме) в «закрытое» состояние (не менее 100 кОм) при коротком замыкании участка АШ.
- Устройство имеет индикацию сигнала «квитирования» — подтверждение приёма сигнала от прибора.
Монтаж
- При подключении к шлейфу сигнализации нужно соблюдать полярность; напряжение постоянного или переменного тока на клеммах извещателя и модуля не должно превышать 40 В.
- Перед сборкой устройства после монтажа кнопка должна быть отжата; закрывать крышку при нажатой кнопке запрещено.
- Работы по монтажу, наладке и эксплуатации — только для лиц с допуском на обслуживание установок до 1000 В, прошедших инструктаж по технике безопасности.
Примеры
Один и тот же корпус ИР заказывается как ручной пожарный извещатель (ИР-П), охранный извещатель (ИР-Охрана) или устройство дистанционного пуска (ИР-Пуск) — назначение определяется исполнением по документации.
Исп.09 применяется на объектах с неблагоприятными погодно-климатическими явлениями и электромагнитными помехами — за счёт протокола R08AF и защитного покрытия печатной платы.
Частые вопросы
Чем исп.09 отличается от исп.08?
Основные характеристики (ток, напряжение, габариты, степень защиты) одинаковые; в исп.09 применены адресный протокол R08AF, дополнительные схемотехнические и конструктивные решения и защитное покрытие платы — для сложных промышленных условий.
Можно ли использовать один и тот же корпус и как пожарный, и как охранный извещатель?
Да, назначение (ИР-П, ИР-Охрана или ИР-Пуск) определяется конкретным исполнением/заказом, но характеристики самого устройства по РЭ общие.
Нюансы и грабли
- Максимум 128 ИР на один адресный шлейф — при проектировании линии с другими адресными устройствами нужно учитывать это ограничение совместно с их количеством.
- Исп.09 доступно к поставке только в составе комплексных проектов АСПЗ вместе с приёмно-контрольными приборами на базе концентраторов «Индигирка» — отдельно как запчасть не заказывается.
- Превышение 40 В на клеммах извещателя или модуля прямо запрещено РЭ — при пусконаладке стоит сначала проверить напряжение шлейфа мультиметром.
Документация
- Сигма-ИС — ИР-П исп.08, ИР-Охрана исп.08, ИР-Пуск исп.08, РЭ НЛВТ.425211.002-02 / НЛВТ.425211.006 / НЛВТ.425211.004-01 (редакция 3, 2022)
- Сигма-ИС — ИР-П исп.09, ИР-Охрана исп.09, ИР-Пуск исп.09, РЭ НЛВТ.425211.002-03 / НЛВТ.425211.006-01 / НЛВТ.425211.004-02 (редакция 8, 2025)
