Сигма-ИС · адресные исполнительные модули

ИСМ22 исп.08 / исп.09 — адресный исполнительный модуль «Индигирка»

Адресный модуль на шлейфе КА2: два релейных выхода на внешние исполнительные устройства и два безадресных ШС для извещателей с «сухим контактом», со встроенным изолятором КЗ.

Модели семейства

ИСМ22 исп.08 (НЛВТ.425533.119-02)Базовое исполнение в пластмассовом разъёмном корпусе.

Питание / ток	по адресному шлейфу (АШ); не более 1 мА
Максимум ИСМ в шлейфе	30
Релейные выходы	2, бистабильные, переключающие контакты; до 250 В перем. тока / 30 В пост. тока, ток до 8 А
Безадресные ШС	2; контакты НР/НЗ; напряжение ШС не более 5 В, ток не более 1 мА, сопротивление проводов не более 100 Ом
Время выхода на режим	не более 20 с (после включения питания)
Время восстановления МКЗ	не более 10 с (после устранения КЗ)
Температура	от минус 10 до +50 °C
Габариты / масса	90×56×32 мм; не более 0,05 кг
Защита	IP30

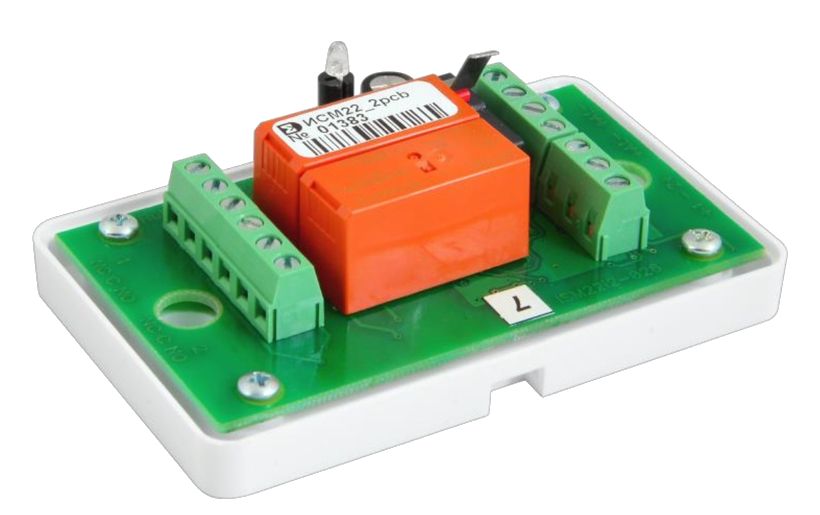

ИСМ22 исп.09 (НЛВТ.425533.119-02)Промышленное исполнение в увеличенном корпусе с кабельным вводом (протокол R08AF, защитное покрытие платы); поставляется только в составе комплексных проектов АСПЗ.

Питание / ток	по адресному шлейфу (АШ); не более 1 мА
Максимум ИСМ в шлейфе	30
Релейные выходы	2, бистабильные, переключающие контакты; до 250 В перем. тока / 30 В пост. тока, ток до 8 А
Безадресные ШС	2; контакты НР/НЗ; напряжение ШС не более 5 В, ток не более 1 мА, сопротивление проводов не более 100 Ом
Время выхода на режим	не более 20 с (после включения питания)
Время восстановления МКЗ	не более 10 с (после устранения КЗ)
Температура	от минус 10 до +50 °C
Габариты (без кабельного ввода) / масса	120×80×55 мм; не более 0,350 кг
Защита	IP30

Как это работает и подключается

ИСМ22 — адресное устройство на АШ контроллера КА2 исп.08, содержит встроенный модуль изолятора короткого замыкания (МКЗ).
Релейные выходы могут работать в импульсном режиме с дискретностью задания длительности импульса/паузы 1 с и точностью 30%.
Время выхода адресного устройства на рабочий режим после сброса питания АШ зависит от конфигурации и топологии шлейфа: ориентировочно 100+N×10+M×50 секунд, где N — число МКЗ на шлейфе, M — число АУ со встроенным МКЗ (например, ИР-П).

Монтаж

При подключении ИСМ22 к внешним устройствам и подключении АУ к шлейфу сигнализации соблюдать полярность контактов; напряжение на клеммах АУ не должно превышать 40 В.
Все работы по монтажу и подключению — только на обесточенном устройстве, силами лиц с допуском на обслуживание установок до 1000 В.
Исп.08 — компактный разъёмный пластмассовый корпус (крышка и основание на защёлках); исп.09 — увеличенный корпус с кабельным вводом для промышленных условий.

Примеры

Управление внешним оборудованием и контроль датчиков

Два релейных выхода включают/выключают внешнее исполнительное устройство, два безадресных ШС параллельно контролируют технологические извещатели с сухим контактом — на одном модуле.

Частые вопросы

Сколько исполнительных устройств можно подключить к одному ИСМ22?

Два — по числу релейных выходов с переключающими контактами.

Чем отличаются исп.08 и исп.09?

Электрические характеристики одинаковые; исп.09 — в увеличенном промышленном корпусе с кабельным вводом, протоколом R08AF и защитным покрытием платы для сложных условий эксплуатации.

Нюансы и грабли

Максимум 30 модулей ИСМ22 на один шлейф — при проектировании линии с другими адресными устройствами это отдельный лимит, не совпадающий с лимитами других типов адресных устройств на том же шлейфе.
Безадресные ШС модуля рассчитаны на низкое напряжение (не более 5 В) и малый ток (не более 1 мА) — это цепь контроля сухого контакта, а не питания извещателя.
Исп.09 доступно только в составе комплексных проектов АСПЗ вместе с приборами на базе концентраторов «Индигирка» — отдельно как запчасть не заказывается.
Масса и габариты исп.09 заметно больше, чем у исп.08 (0,350 кг против 0,05 кг) — при замене одного исполнения на другое в существующем щите нужно проверить, войдёт ли модуль по месту.

Документация

Сигма-ИС — ИСМ22 исп.08, адресный исполнительный модуль, РЭ НЛВТ.425533.119-02 (редакция 14, 2023)
Сигма-ИС — ИСМ22 исп.09, исполнительный модуль, РЭ НЛВТ.425533.119-02 (редакция 17, 2026)
