Сигма-ИС · адресный исполнительный модуль

ИСМ220.4 — адресный исполнительный модуль на два реле и два шлейфа

Адресный модуль для приводов клапанов дымоудаления и других исполнительных устройств по двум переключающим реле, с контролем двух неадресных шлейфов. На шлейфе ИД-КАУ-03Д, МКЗ встроен.

Модели семейства

ИСМ220.4 исп.08Работа в двухпроводном кольцевом адресном шлейфе; для приводов клапанов, задвижек и двигателей дымоудаления.

Питание	по АШ; ток потребления не более 1,2 мА
Релейные выходы	2, тип контактов переключающий
Коммутируемое напряжение	переменного тока 160…260 В; постоянного тока 11…50 В
Вводы коммутируемого напряжения	2
Неадресные ШС	2, по 2 контролируемых датчика на каждом
Диапазон рабочих температур	-10…+55 °C
Защита корпуса	IP54 по ГОСТ 14254-2015
Габариты	232×166×55 мм (ВхШхГ)
Масса	не более 0,8 кг

ИСМ220.4 исп.09Подключается к адресному шлейфу контроллера ИД-КАУ-03Д; для оповещателей, реверсивных приводов и реверсивных двигателей постоянного тока.

Питание	по АШ; ток потребления не более 1 мА
Максимум модулей в шлейфе	201 (кабель до 1000 м, сечение 0,5 мм²)
Релейные выходы	2, бистабильные, тип контактов переключающий
Коммутируемое напряжение	переменного тока 160…260 В; постоянного тока 11…50 В; ток выхода до 3 А (не более 1 с)
Неадресные ШС	2; напряжение до 5 В, ток до 1 мА; сопротивление проводов до 100 Ом
Время выхода на рабочий режим	не более 30 с после включения питания
Диапазон рабочих температур	-55…+55 °C
Защита корпуса	IP54 по ГОСТ 14254
Габариты	220×145×55 мм (без кабельного ввода)
Масса	не более 0,85 кг

Как это работает и подключается

Модуль — адресное изделие на адресном шлейфе (АШ): исп.08 работает в двухпроводном кольцевом АШ, исп.09 подключается к контроллеру ИД-КАУ-03Д.
Оба исполнения содержат встроенный МКЗ (функцию изолятора короткого замыкания на АШ).
Цепи релейных выходов контролируются на обрыв как во включённом, так и в выключенном состоянии; цепи неадресных ШС — на обрыв и КЗ.

Монтаж

Пластмассовый разъёмный корпус (основание и крышка) крепится на вертикальную поверхность через четыре отверстия; кабельные вводы — на боковых сторонах, возможна поставка без них.
Приводы клапанов/задвижек подключаются к переключающим выходам двух реле; концевики положения — к двум неадресным ШС.

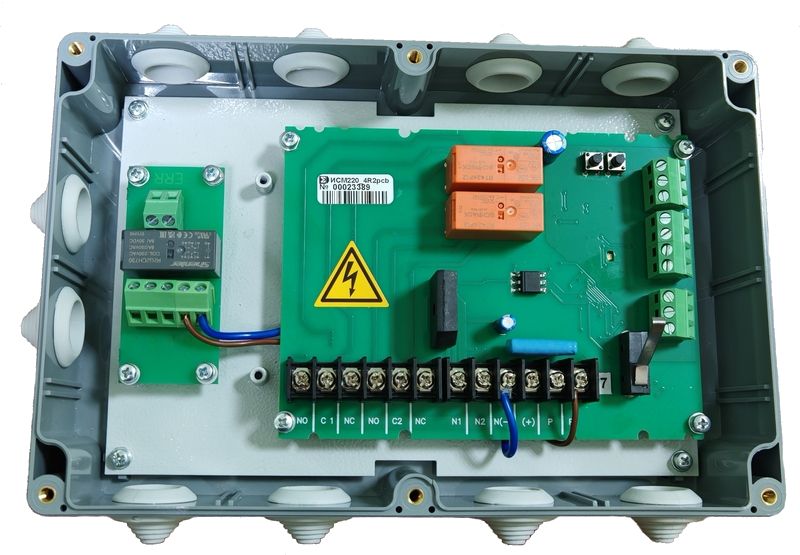

Плата оснащена датчиком вскрытия корпуса, светодиодным индикатором и кнопками управления реле 1 и 2.

Примеры

Привод клапана дымоудаления

ИСМ220.4 исп.08 управляет реверсивным приводом типа «Белимо» и контролирует концевики положения заслонки через неадресные ШС.

Оповещатель или отельная нагрузка на АШ

Исп.09 переключает нагрузку переменного или постоянного тока двумя реле и следит за обрывом цепи нагрузки в обоих состояниях.

Частые вопросы

Сколько неадресных шлейфов у модуля?

Два безадресных ШС для извещателей/концевиков с контактами НЗ или НР, независимо от исполнения.

Нужен ли отдельный изолятор КЗ на линии с ИСМ220.4?

Нет, модуль содержит встроенный МКЗ и сам выполняет функцию изолятора короткого замыкания на адресном шлейфе.

Нюансы и грабли

Исп.08 и исп.09 рассчитаны на разный диапазон рабочих температур (-10…+55 °C и -55…+55 °C) и разные габариты корпуса — заказывать по исполнению, указанному в проекте, они не взаимозаменяемы.
Время выхода на рабочий режим после сброса питания или смены конфигурации АШ зависит от числа МКЗ и модулей со встроенным МКЗ на шлейфе — не ориентироваться на паспортные 30 с при насыщенном шлейфе.
Максимум 201 модуль на шлейфе — оценка для кабеля до 1000 м сечением 0,5 мм²; для другого кабеля число меньше.

Документация

Сигма-ИС — Модуль исполнительный адресный ИСМ220.4 исп.09, руководство по эксплуатации НЛВТ.425533.118-05 РЭ
Сигма-ИС — Исполнительный модуль ИСМ220.4 исп.08, этикетка НЛВТ.425533.118-04ЭТ
