ИСМ5 — адресный исполнительный модуль на два токовых выхода

Малогабаритный адресный модуль для исполнительных устройств и оповещателей постоянного тока: два токовых выхода, контроль двух неадресных шлейфов «сухой контакт». Нужно внешнее питание.

Модели семейства

ИСМ5 исп.08Подключается к АШ сетевого или управляющего контроллера.

Питание постоянного тока	10,0…28,0 В; собственное потребление не более 45 мА, потребление от АШ не более 1 мА
Максимум в шлейфе	30 ИСМ5
Токовые выходы	2; напряжение при активации 10,0…28,0 В; ток до 1,5 А, ток срабатывания защиты «КЗ» не менее 2,3 А
Безадресные ШС	2; ШС1 до 5,5 В/1,5 мА, ШС2 до 28 В/6 мА; сопротивление проводов до 100 Ом
Время выхода на рабочий режим	не более 20 с
Диапазон рабочих температур	-40…+55 °C
Защита корпуса	IP30 по ГОСТ 14254-2015
Габариты	90×56×32 мм
Масса	не более 0,05 кг

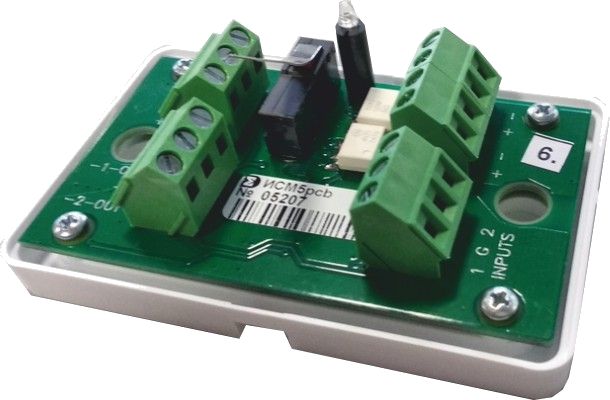

ИСМ5 исп.09Подключается к адресному шлейфу контроллера ИД-КАУ-03Д.

Питание постоянного тока	10,0…28,0 В; собственное потребление не более 45 мА, потребление от АШ не более 1 мА
Максимум в шлейфе	30 ИСМ5
Токовые выходы	2; напряжение при активации 10,0…28,0 В; ток до 1,5 А, ток срабатывания защиты «КЗ» не менее 2,3 А
Безадресные ШС	2; ШС1 до 5,5 В/1,5 мА, ШС2 до 28 В/6 мА; сопротивление проводов до 100 Ом
Время выхода на рабочий режим	не более 20 с
Диапазон рабочих температур	-40…+55 °C
Защита корпуса	IP54 по ГОСТ 14254
Габариты	120×80×55 мм (без кабельного ввода)
Масса	не более 0,25 кг

Как это работает и подключается

ИСМ5 — адресное изделие, работает от внешнего питания; исп.08 садится на АШ сетевого/управляющего контроллера, исп.09 — конкретно на АШ контроллера ИД-КАУ-03Д.
Цепи токовых выходов контролируются на обрыв и КЗ как во включённом, так и в выключенном состоянии.
Пороги «Обрыв» на выходе настраиваются: по умолчанию минимальный ток нагрузки 5 мА, а изменение тока на 1920 мА за 5 с фиксируется как обрыв.

Монтаж

Пластмассовый разъёмный корпус (основание и крышка на защёлках) крепится к поверхности двумя шурупами через отверстия в основании.
Соблюдать полярность подключения контактов к ИСМ5 и к адресным устройствам на шлейфе; на клеммы АУ не подавать более 40 В.
Все подключения и монтаж — при обесточенных устройствах; работы допускаются только персоналу с допуском до 1000 В.

Примеры

Управление оповещателем постоянного тока

Токовый выход ИСМ5 включает оповещатель или другое исполнительное устройство напряжением 10,0…28,0 В (совпадает с напряжением питания).

Контроль сухого контакта без адреса

Два безадресных ШС подключают извещатели с контактами НЗ/НР без собственного адреса, экономя адреса на шлейфе.

Частые вопросы

Нужен ли модулю отдельный источник питания?

Да, для работы ИСМ5 обязательно наличие внешнего питания постоянного тока 10,0…28,0 В — адресный шлейф даёт только служебное питание модуля (не более 1 мА).

Сколько ИСМ5 можно поставить на один шлейф?

Не более 30 модулей ИСМ5 в одном адресном шлейфе, согласно техническим характеристикам РЭ.

Нюансы и грабли

Исп.08 (IP30, -40…+55 °C, 90×56×32 мм) и исп.09 (IP54, 120×80×55 мм) — разные по корпусу и защите модификации, характеристики моделей не смешивать при подборе на объект.
Исп.09 садится конкретно на контроллер ИД-КАУ-03Д — для другого контроллера сверяться с его совместимостью, а не с общим текстом РЭ.

Документация

Сигма-ИС — Исполнительный модуль ИСМ5 исп.08, руководство по эксплуатации НЛВТ.425533.121-01 РЭ
Сигма-ИС — Модуль исполнительный адресный ИСМ5 исп.09, руководство по эксплуатации НЛВТ.425533.121-02 РЭ
