KeyGuard — ключница под СКУД: до 100 ключей на блок, сенсорная панель, Wiegand, Ethernet

Электронная ключница: блок на 50/100 ключей, сенсорная панель, Wiegand, выдача по карте, паролю или отпечатку, учёт в SecuriProxStudio.

Модели семейства

KeyGuard, блок на 50 ключейосновной блок системы хранения ключей, 742×430×132 мм, 35 кг

Ёмкость	50 ключей (модули ключей на 10, 8 и 12 ячеек без фиксации)
Питание	внутреннее 24 В с автоматическим переходом на АКБ; входное 220 В (допустимый диапазон 90–250 В), БП Phonex в комплекте; АКБ 2 шт. 6 В 4,5 Ач Fiamm FG10451
Потребляемая мощность	макс. 60 Вт
Время работы от АКБ	от 10 до 24 часов
Габариты и вес	742×430×132 мм; 35 кг (с металлической дверцей); в упаковке 880×550×250 мм
Корпус	IP20; рабочая температура −30…+45°C; влажность не более 80%
Интерфейсы панели	Ethernet, RS232, RS485 (RS232/RS485 гальванически изолированные); два считывателя Wiegand (взять/сдать) встроены в корпус дисплея, до 82 бит
Управляющие выходы	5 сигналов с модуля заряда АКБ; X1/X2 — 4 твердотельных реле 250 В 100 мА 30 Ом; X3 — реле NO/NC 250 В 5 А
Срок службы и гарантия	срок службы 15 лет; гарантия 5 лет с момента покупки (кроме АКБ)

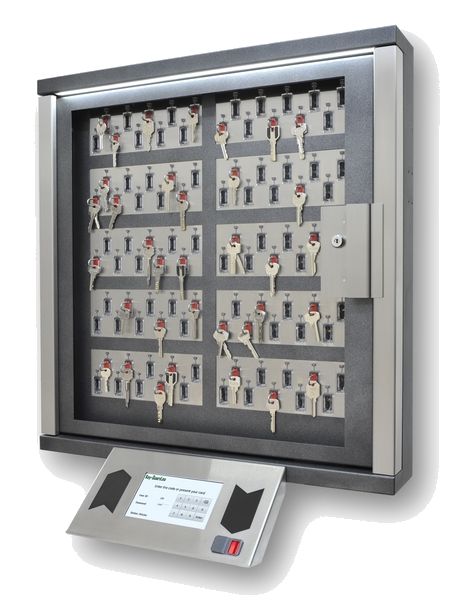

KeyGuard, блок на 100 ключейрасширенный блок, 742×715×132 мм, 50 кг

Ёмкость	100 ключей
Габариты и вес	742×715×132 мм; 50 кг (с металлической дверцей); в упаковке 880×820×250 мм
Остальные параметры	питание, интерфейсы, выходы, климатика — как у блока на 50 ключей (общий паспорт)
Срок службы и гарантия	срок службы 15 лет; гарантия 5 лет с момента покупки (кроме АКБ)

Панель управления KeyGuard (пульт TFT LCD)сенсорный пульт с двумя считывателями, 350×193×38 мм

Дисплей	большой сенсорный TFT LCD
Считыватели	два встроенных Wiegand-считывателя (правый — выдача, левый — сдача); опции «Код + Карта» и считыватель отпечатка пальца (разные списки доступа для разных пальцев)
Габариты	350×193×38 мм; максимальный вылет от стены при установке снизу блока — 285 мм
Крепление	два кронштейна в комплекте: снизу блока под углом 45° или с правого бока (с поворотом вокруг оси)

Как это работает и подключается

Все настройки системы ведутся в ПО SecuriProxStudio (поставляется в комплекте): пользователи, ключи, списки ключей, временные зоны, уровни доступа, отчёты; система сама записывает правила доступа в оборудование.
Выдача ключа: карта к правому считывателю либо ID пользователя + пароль (в режиме «Код + Карта» — пароль после карты), либо отпечаток пальца. При доступе к нескольким ключам меню показывает их статусы: «Сдан» (зелёный), «Выдан», «Время» (запрещён по времени), «Блокир»; есть фильтр, поиск по названию/номеру, выдача списком и история 16 последних событий по ключу.
После нажатия «Выдать» разблокируется дверь бокса, подсветка мигает, затем подсвечивается и разблокируется нужная ячейка; после первого ключа система переходит к следующему. Дверь надо закрыть за 20 секунд, иначе — сигнал тревоги (тайминги меняются в ПО, контроль дверцы можно отключить).
Сдача ключа: карта к левому считывателю (система сама переходит в режим возврата) либо через общее меню кнопкой «Возврат». Ключ вставляется в любую пустую ячейку — система распознаёт его и запоминает местоположение.
Брелоки: ключи крепятся на брелоки с чипом одноразовой дужкой 3 мм из нержавейки; для замены ключа старую дужку перепиливают у основания брелока и новой дужкой проталкивают остаток внутрь. Номер ключа программируется в SecuriProxStudio; для дистанционного заведения брелоков и карт есть USB-считыватели (артикулы KGRD-8003 / KGRD-8004).
Интеграция: 5 управляющих выходов подключаются к охранному телевидению (активация записи) и охранной сигнализации (тревога взлома дверцы и т.п.); при интеграции с ОС на дисплей в режиме Online выводятся статус охраны и подтверждения установки/снятия зон.
Смена считывателей: вместо комплектных можно поставить считыватели другого формата — к разъёмам X4 и X1 панели (+12V, GND, D0, D1), формат выбирается в SecuriProxStudio; контроллер понимает Wiegand до 82 бит.
Аварийная разблокировка: при неисправности или выключенном питании основная и внутренняя дверцы открываются ключом аварийной разблокировки, нужный ключ разблокируется вручную — тягой за штырь якоря соленоида ячейки.

Монтаж

Блок крепится 4 шурупами в стену; стена должна держать вес ключницы: блок на 50 ключей — 35 кг, на 100 ключей — 50 кг.
Металлический шкаф блока и панель управления должны быть заземлены отдельным проводом заземления.
Перед монтажом панели удалить пластиковые заглушки крепёжных отверстий и выбить квадратное отверстие под соединительный провод (имеет лазерную прорезь по контуру); круглые отверстия по периметру блока — для подводки питания и интерфейсов. Кронштейны дают свободу регулировки положения панели.
Панель подключается к блоку плоским кабелем к разъёму X5 или X6 модуля заряда аккумуляторов; второй разъём — для модулей ключей. Дополнительный блок подключается плоским кабелем к дополнительному разъёму модуля ключей.
При добавлении модулей или дополнительного блока выставить адрес модуля на шине колодкой переключателей: левая часть — номер блока, вторая — номер модуля в блоке (двоичная система).
Питание: внутреннее 24 В с автопереходом на АКБ; для работы от 220 В используется БП Phonex из комплекта. АКБ подключаются после монтажа системы и всех интерфейсов; система НЕ запустится только от АКБ — нужно основное питание. В работе АКБ заряжаются и контролируются автоматически.
Первый запуск: кнопка Settings на модуле заряда АКБ (внутри основного блока справа), на закладке «IP-настройки» задать IP устройства, IP сервера и порт (по умолчанию 8000), сохранить и перезагрузить. Кабель Ethernet должен быть подключён к сети ДО включения системы, иначе нужна перезагрузка кнопкой «Перезагрузка» (не выключая ключницу).
При уменьшении числа модулей (отключали дополнительный блок) новое количество нужно сохранить вручную кнопкой «Сохранить», иначе система будет сигнализировать неисправность связи с модулями.
Сервис: 1 раз в год (или чаще) смазывать петли двери, язычок замка и электрозащелку силиконовой смазкой-спреем; на производстве периодически чистить контакты гнёзд ватными палочками со спиртом (изопропиловым).

Примеры

Проходная или пост охраны предприятия

Сотрудник прикладывает карту к правому считывателю — система разблокирует дверь и подсвечивает его ячейку; вернул ключ в любую пустую ячейку — система сама распознает его и запомнит место.

Ключи вместе с печатями и длинными сейфовыми ключами

Опечатываемые пеналы: стандартные 70 мм и удлинённые (нижний ряд) для сейфовых ключей до 105 мм от центра отверстия до кончика; крышка пенала блокируется при установке в систему, есть углубления под пластилиновые печати.

Один пост — несколько ключниц

Дополнительные блоки подключаются плоским кабелем к модулю ключей; адрес модуля на шине задаётся колодкой переключателей (номер блока + номер модуля, двоичный код). На дисплее видно, кто и когда взял ключ и в какой ключнице объекта он лежит.

Частые вопросы

Можно ли выдавать ключи вообще без пароля, только картой?

Да: система позволяет доступ к ключам без ввода дополнительной информации, только картой. Режимы «Код + Карта» и авторизация по отпечатку пальца — опции; для отпечатка можно задать разные списки ключей на разные пальцы.

Сколько ключей хранит одна ключница?

Блок на 50 ключей (742×430×132 мм, 35 кг) или на 100 ключей (742×715×132 мм, 50 кг); ёмкость набирается модулями ключей на 10, 8 и 12 ячеек (модули на 12 — без фиксации). Дополнительный блок расширяет систему.

Что произойдёт при отключении электричества?

Система автоматически переходит на аккумуляторы (2 шт. 6 В 4,5 Ач) и работает от 10 до 24 часов; при полном обесточивании ключи можно извлечь через аварийную разблокировку механическим ключом.

Нюансы и грабли

Система не стартует только от аккумуляторов: для запуска обязательно основное питание — не проверить ключницу «от АКБ» при приёмке.
Ethernet, подключённый после включения, не подхватится без перезагрузки — известная особенность, заявленная производителем к исправлению в следующих версиях ПО.
Дверцу после выдачи нужно закрыть за 20 секунд, иначе тревога; на объектах с «рассеянным» персоналом тайминг и контроль дверцы лучше настроить в SecuriProxStudio заранее.
Дужка брелока одноразовая: вытащить зафиксированную дужку нельзя, только перепиливать — планировать замену ключей до фиксации.
Стена под 35–50 кг блока: гипсокартон без закладных не подойдёт, крепёж должен соответствовать весу ключницы.
После демонтажа дополнительного блока не забыть нажать «Сохранить» на закладке настройки модулей — иначе постоянные ложные неисправности связи.
Формат и скорость RS232/RS485 определяются версией панели управления и могут различаться — при интеграции сверяться с документацией конкретной панели.
Замка дверцы и подсветка активируются только для модуля «0» — учитывают при тесте ячеек (клавиша «Тест»).

Документация

Инструкция по монтажу и эксплуатации «Система хранения ключей KeyGuard» + Паспорт Устройства —
ПО конфигурирования SecuriProxStudio (в комплекте); USB-считыватели брелоков и карт — артикулы KGRD-8003 / KGRD-8004.
