Сигма-ИС · адресный светозвуковой оповещатель

ОСЗ — адресный светозвуковой оповещатель на адресном шлейфе

Оповещатель включает свет и звук при извещениях «Пожар», «Тревога», «Неисправность» с БЦП. На шлейфе КА2 или ИД-КАУ-03Д, питать от ИБП-24. Исп.08 — металл IP52, исп.09 — алюминий IP66.

Модели семейства

ОСЗ исп.08Подключается в АШ КА2 исп.08 или аналогичного контроллера; постоянный звуковой и световой сигнал.

Питание внешнее	18…27 В постоянного тока, ток до 45 мА
Питание по АШ	импульсное до 40 В, ток до 0,3 мА
Максимум ОСЗ в шлейфе	20
Звуковое давление на 1,0±0,05 м	не менее 105 дБА («Пожар»)
Тип сигнала	звуковой и световой — постоянный
Время выхода на рабочий режим	не более 30 с
Диапазон температур	-40…+55 °C
Степень защиты	IP52 по ГОСТ 14254
Габариты / масса	140×90×40 мм / не более 0,3 кг

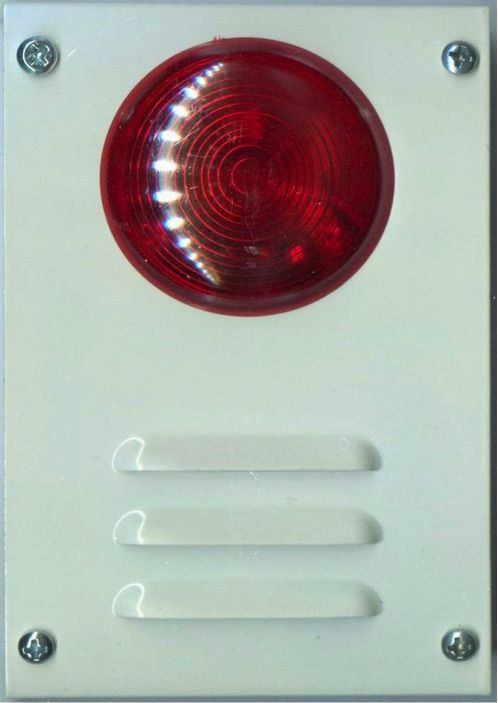

ОСЗ исп.09Подключается в АШ контроллера ИД-КАУ-03Д; сирена и постоянный/импульсный красный свет, герметичный алюминиевый корпус.

Питание внешнее	12…28 В постоянного тока, ток до 120 мА
Питание по АШ	импульсное до 40 В, ток до 0,3 мА
Максимум ОСЗ в шлейфе	20
Звуковое давление на 1,0±0,05 м	не менее 100 дБА («Пожар»)
Тип сигнала	сирена; свет постоянный или импульсный, красный
Диапазон частот сирены	1,0…4,5 (по документу — Гц)
Время выхода на рабочий режим	не более 30 с
Диапазон температур	-40…+55 °C
Степень защиты	IP66 по ГОСТ 14254
Габариты / масса	95×85×135 мм / не более 1,5 кг (без кабельных вводов и кронштейна)

Как это работает и подключается

Оба исполнения — адресные устройства непрерывной работы, входят в ИСБ ИНДИГИРКА; исп.08 садится на АШ КА2 исп.08 (или аналогичный контроллер), исп.09 — конкретно на ИД-КАУ-03Д.
Рекомендуемый источник питания — внешний блок постоянного тока =24 В типа ИБП-24.

Монтаж

Исп.08: металлический разъёмный корпус на 4 винтах; клеммы «-» питания и адресного шлейфа объединены; допускается (но не рекомендуется) питать от источника контроллера АШ.
Исп.09: герметичный корпус из алюминиевого сплава, крышка сирены закручивается, защищена сеткой С-200 по ГОСТ 3187.

Примеры

Оповещение о тревоге на объекте

ОСЗ включает свет и звук по сигналу «Пожар», «Тревога» или «Неисправность», полученному по адресному шлейфу от БЦП.

Наружная установка (исп.09)

Герметичный корпус из алюминиевого сплава АК12ПЧ и IP66 позволяют ставить исп.09 в местах с влагой и пылью — пьезосирена залита компаундом, сетка защищена крышкой.

Частые вопросы

Какой уровень звука у ОСЗ?

Не менее 105 дБА у исп.08 и не менее 100 дБА у исп.09 на расстоянии 1,0±0,05 м при сигнале «Пожар».

Можно ли ставить ОСЗ исп.09 на улице?

Корпус исп.09 герметичный, IP66, из алюминиевого сплава — рассчитан на влажные и пыльные условия в отличие от исп.08 (IP52).

Нюансы и грабли

Исп.08 и исп.09 работают на разных контроллерах (КА2 исп.08 и ИД-КАУ-03Д) и различаются по IP (52 и 66), напряжению питания, потреблению и массе (0,3 и 1,5 кг) — не путать при подборе на объект.
Не более 20 ОСЗ на одном адресном шлейфе.
Питание от источника контроллера АШ соединяет линии «-» шлейфа и общий провод питания контроллера — производитель это не рекомендует, хотя и допускает.

Документация

Сигма-ИС — Адресный светозвуковой оповещатель ОСЗ исп.08, руководство по эксплуатации НЛВТ.425548.006 РЭ
Сигма-ИС — Оповещатель светозвуковой адресный ОСЗ исп.09, руководство по эксплуатации НЛВТ.425548.014 РЭ
