ПИ-04 — преобразователь интерфейсов RS-232/RS-485 на две линии связи

Преобразует RS-232 в две гальванически изолированные линии RS-485 для подключения устройств ИСБ «Индигирка» к БЦП «Р-08»; на стену (IP30) или на DIN-рейку 35 мм (IP20).

Модели семейства

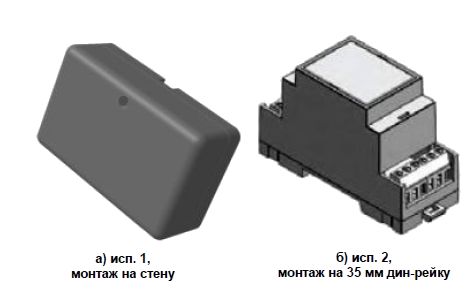

ПИ-04 исп.1 (настенный)Крепление на стену, IP30.

Питание	10,0…28,0 В постоянного тока
Ток потребления	не более 160 мА при 10 В, не более 80 мА при 20 В (в т.ч. при КЗ на всех выходах RS-485)
Интерфейс с БЦП/ПЭВМ	RS-232, длина линии не более 15 м
Интерфейс с сетевыми устройствами	2 линии RS-485, по 1200 м каждая, до 200 устройств на линию
Скорость передачи данных	9600…57600 бит/с
Габариты	90×56×31 мм
Масса	не более 0,1 кг
Степень защиты	IP30
Температура работы	от -40 до +70 °C
Наработка на отказ	не менее 60 000 ч, срок службы 10 лет

ПИ-04 исп.2 (на DIN-рейку)Крепление на DIN-рейку 35 мм, IP20.

Питание	10,0…28,0 В постоянного тока
Ток потребления	не более 160 мА при 10 В, не более 80 мА при 20 В (в т.ч. при КЗ на всех выходах RS-485)
Интерфейс с БЦП/ПЭВМ	RS-232, длина линии не более 15 м
Интерфейс с сетевыми устройствами	2 линии RS-485, по 1200 м каждая, до 200 устройств на линию
Скорость передачи данных	9600…57600 бит/с
Габариты	53,3×96×58 мм
Масса	не более 0,1 кг
Степень защиты	IP20
Температура работы	от -40 до +70 °C
Наработка на отказ	не менее 60 000 ч, срок службы 10 лет

Как это работает и подключается

ПИ-04 преобразует RS-232 в RS-485 и содержит две линии связи RS-485, гальванически изолированные от цепей питания и от RS-232.
В части RS-232 рассчитан на работу с БЦП ППКОПУ «Р-08» в составе ИСБ «Индигирка»; работа с другими реализациями протокола RS-485 не гарантируется и должна проверяться отдельно.
Время технической готовности к работе — не более 1 с.

Монтаж

Исп.1: отсоединить крышку и основание корпуса, закрепить основание на стене, соединить проводники кабеля с клеммами платы, в крышке предусмотреть отверстия для кабеля, собрать устройство.
Исп.2: защёлкивается на DIN-рейку 35 мм; для снятия — отжать защёлку рейки, разборка корпуса не требуется.
Монтаж, наладку и эксплуатацию выполнять только персоналу с допуском на работу с установками до 1000 В, прошедшему инструктаж по технике безопасности.

Примеры

Разветвление на две линии RS-485

ПИ-04 даёт две гальванически изолированные линии RS-485 от одного порта RS-232 БЦП — удобно разнести сетевые устройства по двум физическим шлейфам.

Установка в щите на DIN-рейку

Исп.2 крепится на 35 мм DIN-рейку защёлкой — для замены достаточно отжать защёлку и снять устройство, разборка корпуса не требуется.

Частые вопросы

Чем отличаются исп.1 и исп.2?

Только корпусом и монтажом: исп.1 — настенный, IP30, 90×56×31 мм; исп.2 — на DIN-рейку 35 мм, IP20, 53,3×96×58 мм. Электрические характеристики и интерфейсы одинаковые.

Сколько устройств можно подключить к ПИ-04?

До 200 сетевых устройств на каждую из двух линий RS-485, при длине линии до 1200 м.

Нюансы и грабли

Работа ПИ-04 гарантируется только с БЦП «Р-08»; при подключении к оборудованию других производителей с иной реализацией RS-485 совместимость нужно проверять отдельно.
Линия RS-232 до БЦП/ПЭВМ ограничена 15 м — это значительно короче линий RS-485 (1200 м), не путать при проектировании трассы.

Документация

Сигма-ИС (ООО «Викинг») — Преобразователь интерфейсов ПИ-04 (RS-232/RS-485), Руководство по эксплуатации НЛВТ.426441.007 РЭ, редакция 1 от 15.03.2018
