ППО-01 — пульт пожарный объектовый для АУПТ/АСПТ

Пульт у входа в помещение: режимы автоматики пуска, «Пожар», «Дверь открыта», управление оповещателями «Уходи»/«Не входи», ручной пуск и отмена пуска; сетевое устройство БЦП по RS-485.

Модели семейства

ППО-01 (базовый)Для БЦП «Р-08»/«Р-060», один порт RS-485, IP20.

Питание	9,5…30 В; потребление без нагрузки 20 мА в дежурном режиме, 50 мА в тревоге
Готовность после включения	не более 1 с
Выходы оповещателей	4; питание до 28 В, ток каждого выхода до 0,5 А, линия до 15 м
Вход дверного извещателя	1; до 5 В, до 5 мА, линия до 15 м
Электронный ключ	Touch Memory iButton DS1990R-F5 или аналогичный
Связь с БЦП	RS-485, до 128 устройств на линии, витая пара экранированная, 9600/19200 бод, до 1200 м
Диапазон температур	-10…+50 °C
Влажность	80 % при +25 °C (предел 90 %)
Защита корпуса	IP20
Габариты / масса	151×96×51 мм / не более 0,15 кг

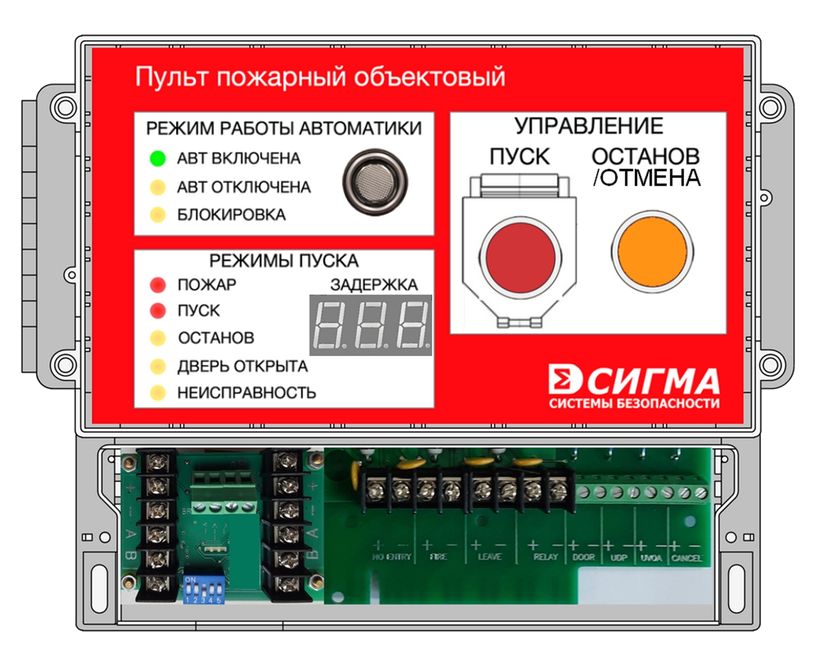

ППО-01 исп.08 V3Для БЦП «Р-08» в комплекте со СКУП-01 и ППД-01; кольцевой RS-485 на 2 порта, два ввода питания, IP54.

Питание	10…28 В от ИБП
Потребление при 10,5 В	150 мА дежурный режим / 500 мА тревога
Потребление при 28 В	100 мА дежурный режим / 200 мА тревога
Готовность после включения	не более 1 с
Выходы оповещателей	4; питание до 28 В; ток каждого выхода 0,02…0,5 А
Входы (датчик двери, УДП, Отмена пуска)	напряжение на разомкнутом входе до 20 В, ток КЗ до 20 мА, длина проводов до 50 м, сечение не менее 0,5 мм²
Электронный ключ	Touch Memory DS1990R
Связь с БЦП	RS-485, 2 порта (кольцевая линия), до 1200 м, 9600/19200 бод
Диапазон температур	-10…+50 °C
Влажность	не более 93 % при +40 °C
Защита корпуса	IP54 при закрытой крышке
Габариты / масса	239×185×115 мм (без кабельных вводов) / не более 0,5 кг

Как это работает и подключается

ППО-01 — сетевое устройство (СУ), работает совместно с БЦП по RS-485; управляет линиями оповещателей «Уходи!», «Не входи!», «Внимание»/«Пожар», «Пуск прошёл» и дополнительным оповещателем по команде БЦП.
Смена режима автоматики пуска (Авто/Ручной) защищена предъявлением электронного ключа Touch Memory.
Базовый ППО-01 проверяет входные и выходные линии на обрыв и КЗ; с октября 2019 г. выпускается без клемм для внешних кнопок «Пуск»/«Отмена пуска».
Исп.08 V3 дополнительно работает в комплекте со СКУП-01 и ППД-01 и держит кольцевую линию RS-485 на два порта с двумя вводами питания по СП 484.1311500.2020.

Монтаж

Базовый ППО-01: для заводских номеров №3900 и выше нужна прошивка БЦП Р-08 V2.20.7424 или выше — иначе неисправность «КЗ внешнего входа ППО-01».
Монтаж линий оповещателей, датчика двери и дополнительного оповещателя — проводом МК1 2×0,12, длина не более 15 м на базовом исполнении.
Исп.08 V3: провода входов (датчик двери, УДП, Отмена пуска) сечением не менее 0,5 мм², длина до 50 м.

Примеры

Отмена пуска с панели

Кнопка ОСТАНОВ/ОТМЕНА под защитной крышкой останавливает или отменяет пуск АСПТ, не давая случайно сорвать пуск при задержке эвакуации.

Дистанционные цепи пуска (исп.08 V3)

Помимо панели, исп.08 V3 принимает сигналы от выносного УДП, выносной кнопки «Отмена пуска» и УВОА (переключатель Авто/Ручной/Блокировка), контролируя все цепи на обрыв и КЗ.

Частые вопросы

Сколько оповещателей подключается к ППО-01?

4 выхода: «Уходи!», «Не входи!», «Внимание/Пожар/Пуск прошёл» и дополнительный, назначаемый функцией от БЦП.

Чем исп.08 V3 отличается от базового ППО-01?

Работает в комплекте со СКУП-01 и ППД-01, держит кольцевой RS-485 на 2 порта с двумя вводами питания, корпус IP54 (у базового — IP20).

Нюансы и грабли

Базовый ППО-01 и исп.08 V3 — разные документы (НЛВТ.422412.113 и .115) с разной степенью защиты (IP20 и IP54) и разной длиной линий (15 м и 50 м); не путать характеристики при подборе.
На старых ППО-01 без прошивки БЦП V2.20.7424+ ждать ложную неисправность «КЗ внешнего входа» на заводских номерах от 3900.
Случайное нажатие кнопки «Ручной пуск» защищено пломбой и крышкой — контролировать целостность пломбы при обходах.

Документация

Сигма-ИС — Пульт пожарный объектовый ППО-01, руководство по эксплуатации НЛВТ.422412.113 РЭ
Сигма-ИС — ППО-01 исп.08, руководство по эксплуатации НЛВТ.422412.115РЭ
Сигма-ИС — ППО-01 исп.08, этикетка НЛВТ.422412.115ЭТ
