Сигма-ИС · пульт управления с сенсорным дисплеем

ПУ-04 — операторский пульт с цветным сенсорным дисплеем 7" или 10"

Врезной пульт с цветным резистивным сенсорным дисплеем для состояния объектов и управления БЦП; идёт в составе концентраторов ИНДИГИРКА, монтируется в дверь концентратора.

Модели семейства

ПУ-04-77-дюймовый TFT-дисплей.

Дисплей	7" TFT, разрешение 800×480, резистивный сенсорный ввод
Связь с БЦП	RS-232 (БЦП исп.2-6) или RS-232/Ethernet (БЦП исп.5С, ИД-КПУ-02Д); скорость 28800 бит/с, линия RS-232 до 15 м
Питание	24 В ±20 %; потребление не более 200 мА
Диапазон температур	0…+50 °C
Влажность	10…90 % при +40 °C
Габариты / окно врезки / масса	200×146×50 мм / 192×138 мм / 0,6 кг

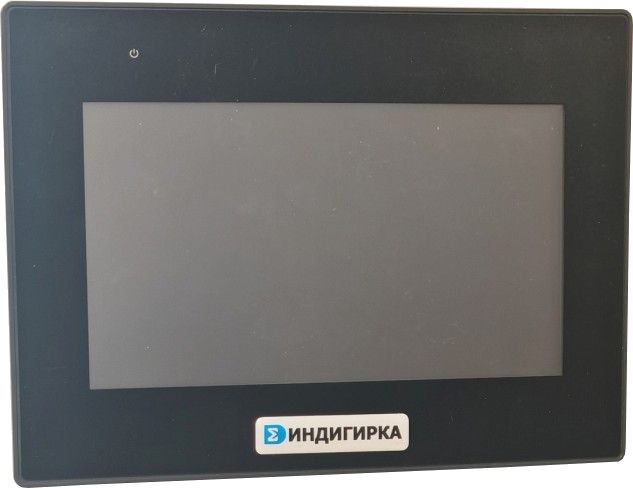

ПУ-04-1010-дюймовый TFT-дисплей.

Дисплей	10" TFT, разрешение 1024×600, резистивный сенсорный ввод
Связь с БЦП	RS-232 (БЦП исп.2-6) или RS-232/Ethernet (БЦП исп.5С, ИД-КПУ-02Д); скорость 28800 бит/с, линия RS-232 до 15 м
Питание	24 В ±20 %; потребление не более 200 мА
Диапазон температур	0…+50 °C
Влажность	10…90 % при +40 °C
Габариты / окно врезки / масса	217×213×38 мм / 260×202 мм / 1,2 кг

Как это работает и подключается

ПУ-04 — операторский интерфейс ИСБ ИНДИГИРКА, отображает состояние объектов и управляет БЦП через сенсорный дисплей.
Интерфейс связи зависит от версии БЦП: RS-232 для БЦП исп.2-6, RS-232 или Ethernet — для БЦП исп.5С и ИД-КПУ-02Д.

Монтаж

Корпус врезной, монтируется в вырез двери концентратора: размер окна врезки 192×138 мм (ПУ-04-7) или 260×202 мм (ПУ-04-10).
Максимальная длина линии RS-232 до БЦП — 15 м; для большей длины использовать опциональный Ethernet.

Примеры

Пульт в двери концентратора

ПУ-04 врезается в дверь концентратора оборудования ИНДИГИРКА и служит операторским интерфейсом для отображения состояния и управления БЦП.

Частые вопросы

Какие два варианта дисплея у ПУ-04?

7-дюймовый (800×480, ПУ-04-7) и 10-дюймовый (1024×600, ПУ-04-10), оба резистивные сенсорные TFT.

По какому интерфейсу ПУ-04 связан с БЦП?

По RS-232 для БЦП исп.2-6; для БЦП исп.5С и ИД-КПУ-02Д дополнительно доступен Ethernet.

Нюансы и грабли

Линия RS-232 до БЦП ограничена 15 м — на большем расстоянии нужен вариант с Ethernet (доступен только для БЦП исп.5С и ИД-КПУ-02Д).
Размеры окна врезки у ПУ-04-7 и ПУ-04-10 разные — при замене модели на объекте придётся переделывать вырез в двери концентратора.

Документация

Сигма-ИС — Пульт управления операторский ПУ-04, руководство по эксплуатации НЛВТ.422412.160 РЭ
