RM3-SSR/SVR/SIR/WSR и др. — фирменные ПЭВМ: серверы и АРМ для платформы RM-3
Линейка готовых ПЭВМ (серверы ядра/БД, аналоговые и IP-видеосерверы, АРМ операторов) под платформу RM-3: 19" рэк 2U/4U или настольный Midi-Tower ATX, каждый под свою роль.
Модели семейства
Сервер ядра и БД (RM3-SSR-HS / RM3-SSR / RM3-SSD)Устанавливает ядро RM-3 и базу данных; SSR-HS — с резервированием БП и HDD.
| Назначение | сервер ядра (Core.exe) и БД RM-3 |
| Корпус | RM3-SSR-HS — 19" 2U с горячей заменой 2 БП и 2 HDD; RM3-SSR — 19" 4U; RM3-SSD — Midi-Tower ATX |
| Питание | ~187…240 В, 50 Гц |
| Мощность потребления | 740 Вт (SSR-HS), 600 Вт (SSR) |
| Интерфейсы SSR-HS | VGA, RS-232, 4×USB 2.0, 2×Ethernet Gigabit, IPMI 2.0 |
| HDD SSR-HS | до 16 отсеков 2.5" SAS/SATA, установлено 2×1 Тб |
| Габариты/масса SSR-HS | 437×89×630 мм, не более 23 кг |
| Габариты/масса SSR | 450×177×483 мм, не более 14 кг |
| Степень защиты | IP20 |

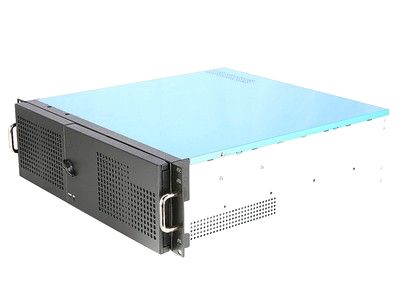

Видеосервер аналоговый (RM3-SVR-X / RM3-SVD-X)Сервер СОТ с платами видеоввода РМВидео-16-400Е, X — объём HDD архива в Тб.
| Назначение | сервер системы охранного телевидения для аналоговых камер |
| Корпус | RM3-SVR-X — 19" 4U; RM3-SVD-X — Midi-Tower ATX |
| Питание | ~187…240 В, 50 Гц; потребление 550 Вт |
| Видеовход | до 2 плат РМВидео-16-400Е, до 32 аналоговых видеокамер CCIR/PAL, 0,5…2 В |
| Запись/трансляция | до 32 каналов MJPEG 704×576 |
| HDD архива | 4, 8, 12, 16 или 20 Тб (определяется заказчиком) |
| Степень защиты | IP20 |
Видеосервер IP (RM3-SIR-X / RM3-SID-X)Сервер СОТ для IP-видеооборудования, X — объём HDD архива в Тб.
| Назначение | сервер системы охранного телевидения для IP-камер (лицензия на канал отдельно) |
| Корпус | RM3-SIR-X — 19" 4U; RM3-SID-X — Midi-Tower ATX |
| Питание | ~187…240 В, 50 Гц; потребление 600 Вт |
| IP-видеоканалы | до 32 |
| HDD архива | 4, 8, 12, 16 или 20 Тб (определяется заказчиком) |
| SSD под ОС и ПО | 120 Гб |
| Степень защиты | IP20 |

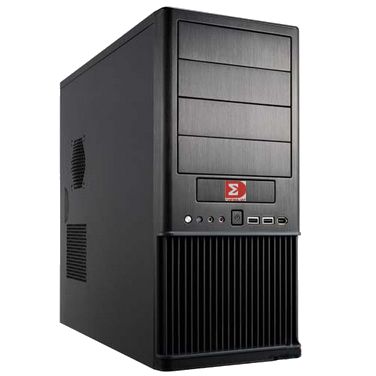

АРМ оператора (RM3-WSR-2 / RM3-WSD-2 / RM3-WVR-4 / RM3-WVD-4)Универсальное рабочее место оператора ОПС, СКУД и видеонаблюдения.
| Назначение | настройка, управление, контроль и просмотр данных RM-3 администратором или оператором |
| Корпус | WSR-2/WVR-4 — 19" 4U; WSD-2/WVD-4 — Midi-Tower ATX |
| Питание | ~187…240 В, 50 Гц; потребление 600 Вт |
| Мониторы | WSR-2/WSD-2 — до 2 (одна видеокарта); WVR-4/WVD-4 — 2 видеокарты для большего числа мониторов |
| HDD | 1 Тб установлено |
| Интерфейсы | VGA, DVI, HDMI, 2×PS/2, 4×USB 2.0, 4×USB 3.0, 1×Ethernet Gigabit |
| Габариты/масса | 450×177×483 мм, не более 14 кг |
| Степень защиты | IP20 |
Как это работает и подключается
- Условное обозначение раскладывается на тип ПЭВМ (S — сервер, W — АРМ), функционал (S — универсальный сервер ядра/БД, V — видеонаблюдение аналог, I — IP-видеонаблюдение) и форму корпуса (Р — 19", Д — настольный); для серверов после дефиса — объём HDD в Тб, для АРМ — количество мониторов.
- Клавиатура, мышь и мониторы в комплект не входят и приобретаются отдельно; видеоплаты РМВидео-16-400Е и лицензии на видеоканалы — тоже отдельно.
- У рэковых серверов (4U/2U) доступ к органам управления и индикаторам на передней панели — через поворот ключа и откидывание крышки с замком.
Монтаж
- Рэковые модели (Р, 19") монтируются в стойку шкафа; настольные (Д, Midi-Tower ATX) — на стол или полку.
- При установке HDD/БП в моделях с горячей заменой (SSR-HS): для извлечения — нажать фиксатор и вытянуть на себя; для установки — вставить в нишу и нажать фиксатор до щелчка.
- Работы по монтажу и подключению вести при обесточенном сервере, персоналом с допуском на работу с установками до 1000 В.
Примеры
Минимальная конфигурация объекта
Один RM3-SSD (Midi-Tower, ядро+БД) и одно рабочее место RM3-WSD-2 для оператора ОПС/СКУД/видео.
Объект с аналоговыми и IP-камерами
RM3-SVR-X с платами РМВидео-16-400Е принимает до 32 аналоговых камер, а IP-камеры заводятся на отдельный RM3-SIR-X — оба под управлением одного ядра RM-3.
Частые вопросы
Чем отличаются серверы серии Р и серии Д?
Только форм-фактором корпуса: Р — 19" стоечный (2U/4U), Д — настольный Midi-Tower ATX. Электрические характеристики и назначение внутри одной функциональной группы совпадают.
Можно ли принимать и аналоговые, и IP-камеры одним сервером?
В линейке это разные серверы: RM3-SVR/SVD-X — для аналоговых камер через платы РМВидео-16-400Е, RM3-SIR/SID-X — для IP-камер. Для смешанной системы используют оба сервера под общим ядром RM-3.
Сколько мониторов можно подключить к АРМ оператора?
RM3-WSR-2/WSD-2 — до 2 мониторов на одной видеокарте; RM3-WVR-4/WVD-4 — рабочее место с двумя видеокартами для большего числа мониторов (видеонаблюдение).
Нюансы и грабли
- Символ «X» в обозначении сервера (SVR-X, SVD-X, SIR-X, SID-X) — это объём установленного HDD (4/8/12/16/20 Тб), а не характеристика самого сервера — при заказе уточнять конкретную ёмкость.
- Аналоговый видеосервер (SVR/SVD) принимает видео только через платы РМВидео-16-400Е (до 2 штук, до 32 камер) — они и лицензии на каналы не входят в базовую поставку сервера.
- На всех хостах системы RM-3 должна быть установлена одна и та же версия ПО (см. карточку sigma-is-rm-3) — это касается и этих серверов/АРМ как хостов платформы.
Документация
- Сигма-ИС (ООО «Викинг») — ПЭВМ. Сервера и АРМ для RM-3, Руководство по эксплуатации, редакция 1 от 06.03.2017
