Сигма-ИС · видеорегистраторы гибридные (TVI/AHD/IP)

РМВС-16х25Н — гибридный видеорегистратор на 16 каналов TVI/AHD/PAL и IP

Принимает 16 аналоговых каналов (TVI 1080p/AHD 720p/PAL) по BNC и до 16 IP-камер (до 3 Мп) одновременно, пишет на 2 SATA-диска, отдаёт видео по Gigabit Ethernet; два варианта компрессии.

Модели семейства

РМВС-16х25НКомпрессия H.264.

Видеовходы	16×BNC (TVI 1080p / AHD 720p / PAL) + 16×IP (до 3 Мп)
Компрессия видео	H.264
Разрешение записи	1080p, 1080p lite, 720p, VGA, WD1, 4CIF, CIF
Скорость записи	16×12 к/с на 1080p или 16×25 к/с на разрешениях 1080p lite/720p/VGA/WD1/4CIF/CIF
Видеопоток	32 кбит/с — 6 Мбит/с
HDD	2×SATA, до 6 Тбайт каждый
Интерфейсы	1×USB 2.0, 1×USB 3.0, 1×VGA, 1×HDMI
Сеть	Gigabit Ethernet (1000 Мбит/с)
Питание	12 В постоянного тока, потребление до 30 Вт от сети ~220 В 50 Гц через БП (без HDD)
Габариты	380×290×48 мм, 1U, крепление в комплекте
Масса	не более 2,0 кг (без HDD)
Температура работы	от -10 до +50 °C

РМВС-16х25Н исп.1Компрессия H.264/MJPEG.

Видеовходы	16×BNC (TVI 1080p / AHD 720p / PAL) + 16×IP (до 3 Мп)
Компрессия видео	H.264 / MJPEG
Разрешение записи	1080p, 1080p lite, 720p, VGA, WD1, 4CIF, CIF
Скорость записи	16×12 к/с на 1080p или 16×25 к/с на разрешениях 1080p lite/720p/VGA/WD1/4CIF/CIF
Видеопоток	32 кбит/с — 6 Мбит/с
HDD	2×SATA, до 6 Тбайт каждый
Интерфейсы	1×USB 2.0, 1×USB 3.0, 1×VGA, 1×HDMI
Сеть	Gigabit Ethernet (1000 Мбит/с)
Питание	12 В постоянного тока, потребление до 30 Вт от сети ~220 В 50 Гц через БП (без HDD)
Габариты	380×290×48 мм, 1U, крепление в комплекте
Масса	не более 2,0 кг (без HDD)
Температура работы	от -10 до +50 °C

Как это работает и подключается

Регистратор принимает видео с чёрно-белых или цветных аналоговых камер (включая IP-камеры), оцифровывает, сжимает и записывает на 2 SATA-диска или отдаёт по сети.
Используется специализированная элементная база и ОС реального времени (RTOS) — производитель заявляет повышенную надёжность по сравнению с аналогами.
Может работать автономно или в составе ИСБ «Индигирка», а также как часть масштабируемой системы охранного телевидения на ПО «RM-3».

Монтаж

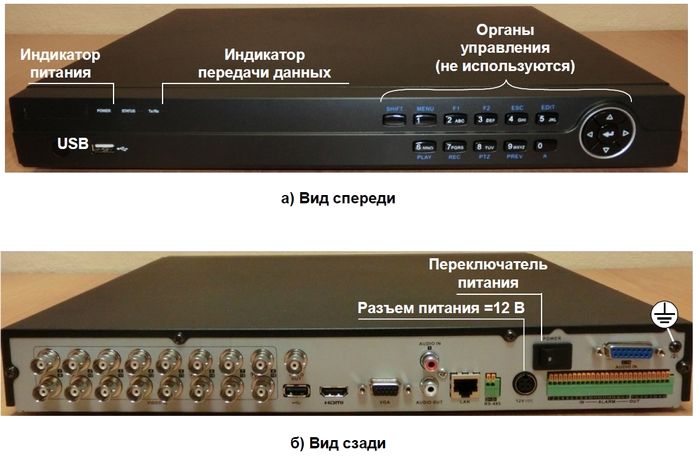

Подключение камер — через разъёмы BNC; вывод изображения — на внешний монитор через VGA или HDMI.
Элементы прибора чувствительны к статическому электричеству — перед извлечением из упаковки и установкой нужно принять меры по снятию заряда.
Корпус 1U с комплектом крепления — предназначен для установки в 19" стойку.

Примеры

Смешанная система аналог + IP

16 аналоговых камер TVI/AHD/PAL по BNC и до 16 IP-камер (до 3 Мп) одновременно на одном регистраторе.

Работа без жёсткого диска

Без установленного HDD прибор работает в режиме IP-видеосервера, передавая сжатое видео прямо в сеть Ethernet.

Частые вопросы

Чем отличаются РМВС-16х25Н и РМВС-16х25Н исп.1?

Только поддерживаемой компрессией: базовая версия — только H.264, исп.1 — H.264 и MJPEG. Остальные характеристики одинаковы.

Сколько IP-камер можно добавить к 16 аналоговым?

До 16 IP-камер разрешением до 3 Мп одновременно с 16 аналоговыми каналами TVI/AHD/PAL.

Нюансы и грабли

Не путать с более старыми РМВС-4х25Н/8х25Н: это другое поколение (TVI/AHD/IP, 1080p) с другим корпусом (1U, 380×290×48 мм) и другим питанием (12 В через БП, а не напрямую от сети).
Скорость записи 25 к/с на канал доступна только на разрешениях ниже 1080p (1080p lite, 720p, VGA, WD1, 4CIF, CIF) — на полном 1080p максимум 12 к/с на канал.
HDD в комплект не входит — масса и потребляемая мощность указаны без учёта установленных дисков.

Документация

Сигма-ИС (ООО «Викинг») — Мультимедийный регистратор РМВС-16х25Н / РМВС-16х25Н исп.1, Руководство по эксплуатации НЛВТ.426444.010 РЭ, редакция 3
