Сигма-ИС · видеорегистраторы аналоговые

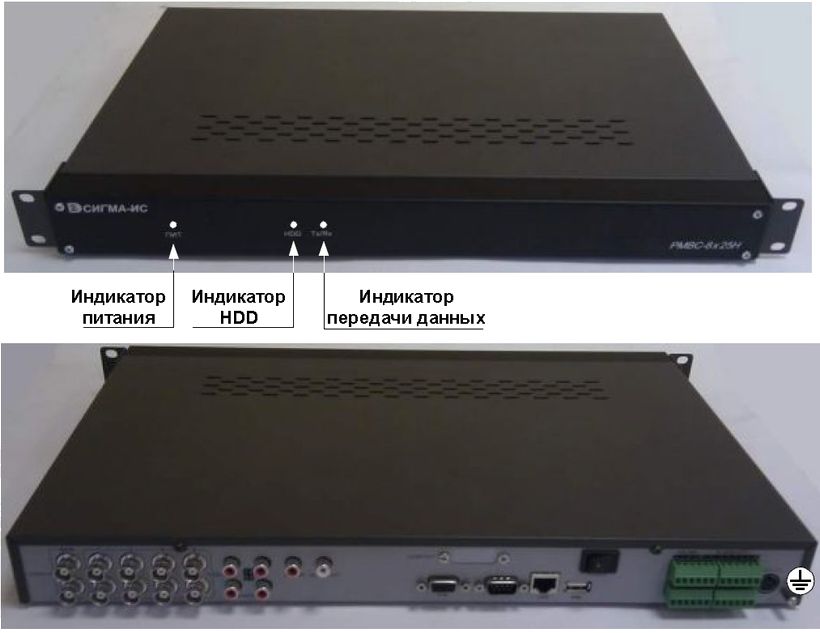

РМВС-4х25Н, РМВС-8х25Н — мультимедийные регистраторы для аналоговых камер PAL
Захватывает видео с аналоговых камер PAL (4 или 8 каналов, до 25 к/с), сжимает по H.264, пишет на встроенный SATA HDD или USB-диск и раздаёт по сети как IP-видеосервер; работает с ПО «RM-3».
Модели семейства
| Видеовходы | до 4 каналов PAL, BNC, до 25 к/с на канал |
| Разрешение захвата/компрессии | до 352×288 (CIF), кодек H.264 |
| Видеовыход | 1 канал BNC (1,0 В, 75 Ом) |
| HDD | 1 SATA, до 2000 ГБ, плюс 1 USB-интерфейс под USB HDD |
| VGA | 1024×768 @ 60 Гц |
| Сеть | FastEthernet 100 Мбит/с, TCP/IP |
| Доп. интерфейсы | RS-485 (управление поворотными камерами и периферией) |
| Тревожные входы/выходы | 4 гальванически развязанных входа / 1 выход |
| Потребляемая мощность | до 40 Вт (без HDD) |
| Габариты | 315×230×45 мм |
| Масса | не более 2,8 кг (без HDD) |
| Температура работы | от -10 до +55 °C (в помещении установки) |
| Видеовходы | до 8 каналов PAL, BNC, до 25 к/с на канал |
| Разрешение захвата/компрессии | до 352×288 (CIF), кодек H.264 |
| Видеовыход | 2 канала BNC (1,0 В, 75 Ом) |
| HDD | 2 SATA, до 2000 ГБ каждый, плюс 1 USB-интерфейс под USB HDD |
| VGA | 1024×1024 @ 60 Гц |
| Сеть | FastEthernet 100 Мбит/с, TCP/IP |
| Доп. интерфейсы | RS-485 (управление поворотными камерами и периферией) |
| Тревожные входы/выходы | 8 гальванически развязанных входов / 4 выхода |
| Потребляемая мощность | до 10 Вт (без HDD) |
| Габариты | 445×210×45 мм |
| Масса | не более 4,0 кг (без HDD) |
| Температура работы | от -10 до +55 °C (в помещении установки) |
Как это работает и подключается
- Регистратор принимает аналоговый видеосигнал PAL, оцифровывает и сжимает его по H.264, записывает в архив и передаёт по сети по технологиям video-on-demand/audio-on-demand поверх TCP/IP.
- Используется специализированная элементная база и ОС реального времени (RTOS) — производитель заявляет это как повышение надёжности по сравнению с аналогами.
- Регистратор — часть масштабируемых систем охранного телевидения на базе ПО «RM-3».
Монтаж
- Подключение видеокамер — через разъёмы BNC; вывод изображения — на BNC (видеовыход) и на внешний монитор через VGA.
- Диапазон рабочих температур указан для помещения, в котором установлен прибор — не для наружной установки.
- Тревожные входы гальванически развязаны — подключаются контактные датчики без риска связать их цепи с электроникой регистратора.
Примеры
Видео пишется на встроенный SATA HDD (до 2000 ГБ на канал слота) или на внешний USB-диск.
Если регистратор не оснащён HDD, он работает как IP-видеосервер — оцифрованное и сжатое видео сразу передаётся в сеть Ethernet.
Интерфейс RS-485 позволяет управлять купольными камерами и охранно-пожарной периферией с того же устройства.
Частые вопросы
Чем отличаются 4- и 8-канальная версии?
Числом видеовходов (4 или 8), количеством SATA-слотов под HDD (1 или 2), числом тревожных входов/выходов (4/1 или 8/4) и габаритами корпуса (315×230×45 или 445×210×45 мм).
Можно ли использовать регистратор совсем без жёсткого диска?
Да, тогда он работает в режиме IP-видеосервера и сразу передаёт сжатое видео в сеть Ethernet без локальной записи.
Нюансы и грабли
- РМВС-4х25Н и РМВС-8х25Н — только аналоговый PAL/CIF (до 352×288), не путать с более новым РМВС-16х25Н, который принимает TVI/AHD/IP видео другого поколения и в другом корпусе.
- Количество тревожных входов/выходов и потребляемая мощность у 4- и 8-канальной версий существенно различаются (4 вх./1 вых./до 40 Вт против 8 вх./4 вых./до 10 Вт) — сверять с проектом при выборе модели.
- HDD в комплект не входит («без учёта HDD» в массе и мощности) — ёмкость определяется при заказе/установке отдельно.
Документация
- Сигма-ИС (ООО «Викинг») — Мультимедийный регистратор РМВС-4х25Н, Руководство по эксплуатации НЛВТ.426444.001РЭ, редакция 3 от 21.06.2018
- Сигма-ИС (ООО «Викинг») — Мультимедийный регистратор РМВС-8х25Н, Руководство по эксплуатации НЛВТ.426444.010РЭ, редакция 3 от 21.06.2018
