СК-01 — сетевой контроллер точки доступа

Контроллер одной точки доступа в ИСБ «Индигирка»: код с двух УСК, два исполнительных устройства (замок, турникет), автономная работа при обрыве связи с БЦП.

Модели семейства

СК-01 IP20Базовое исполнение для отапливаемых помещений.

Питание	10…28 В; ток потребления без УСК не более 50 мА, по выходу питания УСК (12 В) не более 200 мА
УСК	до 2 считывателей; питание УСК 12±1,2 В; интерфейс Wiegand 26/34/58, поддержка Touch Memory
Память	190 кодов идентификатора без пинкода или 95 кодов с пинкодом на одно УСК
Исполнительные устройства	до 2 ИУ; реле переключающее, коммутируемое напряжение постоянного тока при токе до 3 А — 36 В
Входы	2 датчика состояния двери (НЗ, сопротивление ШС не более 150 Ом), 2 кнопки ручного управления ИУ (НР, ток в цепи не более 1 мА)
Связь с БЦП	RS-485, максимальная протяжённость линии 1200 м, скорость 9600/19200 бит/с
Температура/влажность	+5…+40 °C, влажность 95 % при 30 °C
Габариты/масса	165×110×35 мм, 0,3 кг

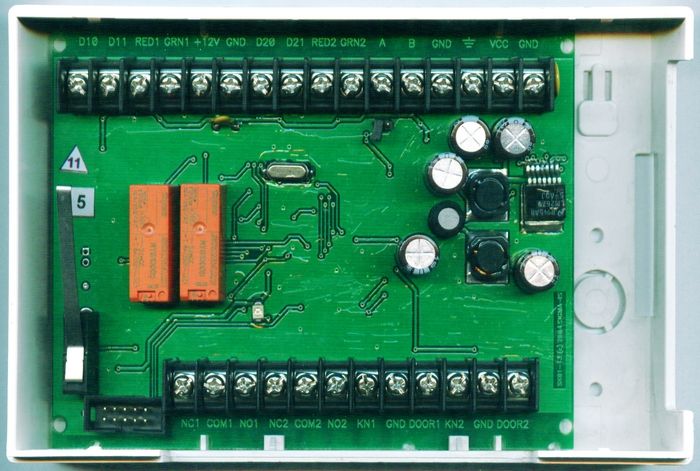

СК-01 IP65Исполнение для запылённых, влажных или холодных помещений.

Температура/влажность	-30…+50 °C, влажность 95 % при 35 °C
Габариты	171×165×55 мм

Как это работает и подключается

СК работает в сетевом режиме в составе ППКОП «Р-07-3», «Р-060», ППКОПУ «Р-08»: обменивается данными с БЦП, идентифицирует код с УСК и управляет ИУ.
При нарушении связи с БЦП контроллер автоматически переходит в автономный режим.
Поддерживает УСК-02 (Wiegand26) и совместимые считыватели других производителей (Motorola, HID, ПЭРКо, Парсек) с интерфейсом Wiegand26; введена поддержка Wiegand34/36 с преобразованием в Wiegand26 при передаче в БЦП.

Монтаж

Если СК — последнее устройство в линии связи с БЦП, перемычку согласующего резистора нужно замкнуть.
При подключении контактора Touch Memory: Touch+ на вход Wiegand Data 0, Touch- на Wiegand Data 1, при этом Data 1 соединить с клеммой «GND» СК.
Индуктивную нагрузку на выходных контактах реле (электромагнитные замки, обмотки реле) обязательно шунтировать по схеме РЭ.
Монтаж и наладку выполняют лица с допуском на обслуживание установок до 1000 В, прошедшие инструктаж по технике безопасности.

Примеры

Дверь с замком

СК принимает код с УСК, по команде БЦП включает реле на электромагнитный замок; при отсутствии связи с БЦП переходит в автономный режим.

Проходная с двумя УСК

К одному СК можно подключить до двух УСК или один УСК с устройством постановки/снятия.

Частые вопросы

Сколько считывателей и дверей обслуживает один СК-01?

До двух УСК (или один УСК с устройством постановки/снятия) и до двух исполнительных устройств с датчиками состояния двери и кнопками ручного управления.

Что будет, если пропадёт связь с БЦП?

СК автоматически переходит в автономный режим работы.

Нюансы и грабли

Без шунтирования индуктивной нагрузки на выходе реле (замки, обмотки) РЭ прямо предупреждает о риске — это частая причина выхода реле из строя.
Данные считывателей Wiegand34/36 в БЦП всё равно приходят в формате Wiegand26 — при подборе оборудования это нужно учитывать.
Диапазон рабочих температур и влажности разный для IP20 и IP65 — не путать при выборе исполнения под неотапливаемое помещение.

Документация

Сигма-ИС — СК-01, контроллер сетевой, РЭ НЛВТ.425723.006 РЭ, ред. 10
