СКАУ-01 — сетевой контроллер адресных охранных устройств

Контроллер собирает данные с адресного шлейфа охранных устройств (ИК, разбитие стекла, вибрация, магнитоконтакт и др.) и передаёт в БЦП «Р-08» по RS-485; корпус IP20/IP65 или ИБП-12.

Сетевой контроллер адресных устройств СКАУ-01

Модели семейства

СКАУ-01 исп.2 IP20Пластиковый корпус, питание от внешнего источника постоянного тока.

Питание	постоянного тока 9,0…28 В (в разделе «Назначение» указано 10,0…28,0 В)
Ток потребления	не более 300 мА (при 11 В): в дежурном режиме 220 мА, при тревоге 450 мА
Адресный шлейф	кольцевая структура, до 128 адресных устройств, длина до 1000 м
Связь с БЦП	RS-485, длина линии до 1200 м (с БРЛ-03 — больше), скорость 9600/19200 бит/с
Реле	1, переключающий контакт; до 125 В AC / 30 В DC, ток 3 А (резистивная нагрузка) / 0,3 А (индуктивная)
Габариты/масса	170×112×35 мм, 0,3 кг
Температура/влажность	+5…+55 °C, влажность 0…90 %

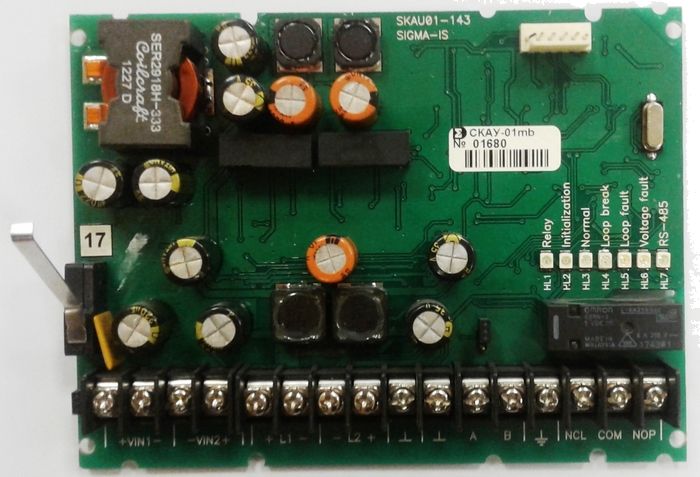

СКАУ-01 исп.2 IP65Герметичный корпус с гермовводами.

Габариты/масса	171×145×55 мм, 0,4 кг
Влажность	0…93 %

СКАУ-01 исп.1 (в корпусе ИБП-12)Металлический корпус ИБП-12, питание от сети 220 В, совмещён с источником питания.

Питание	переменного тока 50 Гц, 187…242 В
Защита	IP20
Габариты/масса	254×245×80 мм, 3,5 кг
ИБП-12 (в комплекте)	выходное напряжение 13,0…13,6 В (11,0…13,5 В при пропадании сети), рабочий ток каждого выхода не более 1,5 А, аккумулятор 12 В 9 или 7,2 А·ч

Как это работает и подключается

Управление и конфигурирование СКАУ выполняется с БЦП исп.8 (исп.5С) прибора «Р-08» по RS-485.
Кабельные линии адресного шлейфа контролируются на обрыв и короткое замыкание; при обрыве каждая половина шлейфа проверяется на КЗ отдельно.
Обрыв адресного шлейфа прибор начинает распознавать через 3 минуты после старта — время нужно модулям МКЗ (изолятор короткого замыкания).

Монтаж

Рекомендуемый кабель адресного шлейфа: КПСнг(А)-FRLS 1×2×0,5 или 1×2×0,75.
В IP20 кабели пропускаются через прорезь в основании корпуса, в IP65 — через гермовводы (максимальный диаметр кабеля через гермоввод — 7 мм, гайки нужно затянуть).
Клемма G (возвратный провод RS-485) изолирована от клеммы «-» источника питания — соблюдать полярность при подключении.
На адресный шлейф АШ нельзя допускать попадание напряжения питания, превышающего 40 В.
Монтаж, наладку и замену деталей выполнять только при обесточенном устройстве; допуск — лица с правом работы на установках до 1000 В.

Примеры

Адресный шлейф охранных датчиков

К СКАУ-01 подключаются до 128 адресных устройств: СКАУ-01-О (ИК), -С (разбитие стекла), -В (вибрация), -К (магнитоконтакт), -Р (4-входовый), -М1 (релейный), -М3 (светозвуковой оповещатель).

Последний прибор в линии RS-485

Если СКАУ — последнее сетевое устройство в линии связи с БЦП, замыкается перемычка XT1 оконечного резистора.

Частые вопросы

Сколько адресных устройств можно подключить к одному СКАУ-01?

До 128 адресных устройств в кольцевом адресном шлейфе длиной до 1000 м.

В чём разница между исп.1 и исп.2?

Исп.2 — пластиковый корпус IP20/IP65 с питанием от внешнего источника постоянного тока; исп.1 — металлический корпус ИБП-12 с питанием от сети 220 В.

Нюансы и грабли

РЭ указывает два разных диапазона питания исп.2: в разделе «Назначение» — 10,0…28,0 В, в таблице характеристик — 9,0…28 В; при проверке ориентироваться на таблицу, но иметь в виду расхождение.
Максимальная длина линии RS-485 до БЦП — 1200 м; для увеличения нужен блок ретранслятора БРЛ-03, а не более длинный кабель.
Диодная индикация HL1 «RS-485» переходит в прерывистое свечение только при установленной связи — ровный/погашенный светодиод сигнализирует о проблеме на линии.

Документация

Сигма-ИС — СКАУ-01 исп.1 (исп.2), сетевой контроллер адресных устройств, РЭ НЛВТ.425661.159 РЭ, ред. 9
