Сигма-ИС · извещатели движения (ик)

СКАУ-01-О, СКАУ-01-Ш — адресные ИК-извещатели движения

Пассивные ИК-извещатели движения в охраняемой зоне; исполнение «Ш» — с более узкой диаграммой обнаружения. Дополнительно принимают безадресные извещатели с «сухим контактом».

Модуль выносной адресный ИК охранный пассивный СКАУ-01-О/Ш

Модели семейства

СКАУ-01-ОСтандартная диаграмма зоны обнаружения.

Питание	импульсное по АШ, максимум 40 В
Ток потребления	не более 250 мкА
Устройств в шлейфе	до 255 (для точного расчёта — калькулятор Rubicalc)
Дальность обнаружения	до 10 м, может настраиваться дистанционно
Безадресные ШС	2; сопротивление проводов не более 100 Ом, изоляция не менее 20 кОм, ёмкость 5 нФ (с удвоением) / 20 нФ (без удвоения), напряжение и ток ШС не более 5 В / 5 мА
Время срабатывания ШС	по умолчанию 0,2 с, настраивается в диапазоне 0,05…3 с
Защита/температура	IP30, -40…+55 °C, влажность 0…93 %
Габариты/масса	90×68×47 мм, 0,05 кг
Время готовности	не более 60 с после включения питания

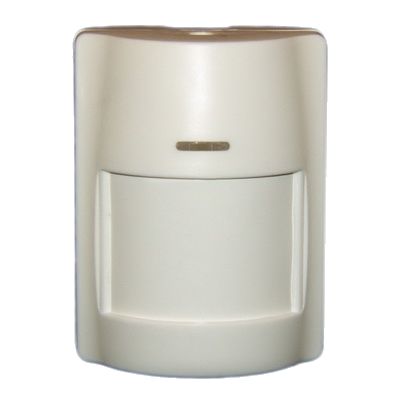

СКАУ-01-ШУзкая диаграмма зоны обнаружения (остальные характеристики те же, что у СКАУ-01-О).

Как это работает и подключается

Подключается к АШ БЦП исп.7/7-1/7У/7-1У, СКАУ-01 исп.1/2 или адресным контроллерам КА2 исп.08/08-1.
Дальность обнаружения и время срабатывания безадресного ШС можно настраивать дистанционно.

Монтаж

При подключении к адресному шлейфу соблюдать полярность; на клеммы извещателя нельзя подавать более 40 В.
Все работы по монтажу и подключению — при обесточенных устройствах.
Для установки предусмотрены кронштейны крепления (см. приложение РЭ).

Примеры

Коридор с узкой зоной контроля

Исполнение «Ш» применяют там, где нужна более узкая диаграмма обнаружения, чем у стандартного «О».

Подключение безадресного извещателя

К двум безадресным ШС можно подключить извещатели с выходом «сухой контакт».

Частые вопросы

Чем СКАУ-01-Ш отличается от СКАУ-01-О?

Только диаграммой зоны обнаружения — у «Ш» она уже, остальные характеристики совпадают.

Можно ли подключить обычный (не адресный) извещатель?

Да, устройство даёт два безадресных ШС для извещателей с выходом «сухой контакт».

Нюансы и грабли

Максимум 255 устройств в шлейфе — ориентировочно; точный расчёт требует калькулятора Rubicalc с учётом другой нагрузки на линию.
Время срабатывания безадресного ШС по умолчанию 0,2 с, но настраивается в диапазоне 0,05…3 с — не путать со временем готовности после тревоги.

Документация

Сигма-ИС — СКАУ-01-О, СКАУ-01-Ш, модуль выносной адресный ИК охранный пассивный, РЭ НЛВТ.425152.002 РЭ, ред. 6
