СКИУ-01 — сетевой контроллер исполнительных устройств на 4 реле

Принимает команды БЦП «Р-08»/«Р-060» по RS-485 и переключает 4 реле для исполнительных устройств; исполнения IP20, IP65, а также климатические К и Т в корпусе IP65.

Сетевой контроллер исполнительных устройств СКИУ-01

Модели семейства

СКИУ-01 исп. IP20Компактный корпус для помещений.

Число выходов управления	4, тип контактов реле — переключающий
Питание	10,5…28 В постоянного тока
Ток потребления	не более 90 мА (реле выключены), не более 300 мА (все 4 реле включены)
Коммутируемое напряжение реле	до 125 В постоянного тока или 250 В переменного тока при токе до 2 А
Интерфейс с БЦП	RS-485, до 1200 м, 9600/19200 бит/с
Габариты	165×110×35 мм
Масса	не более 0,30 кг
Температура работы	от +5 до +40 °C
Влажность	до 90% при +40 °C без конденсации

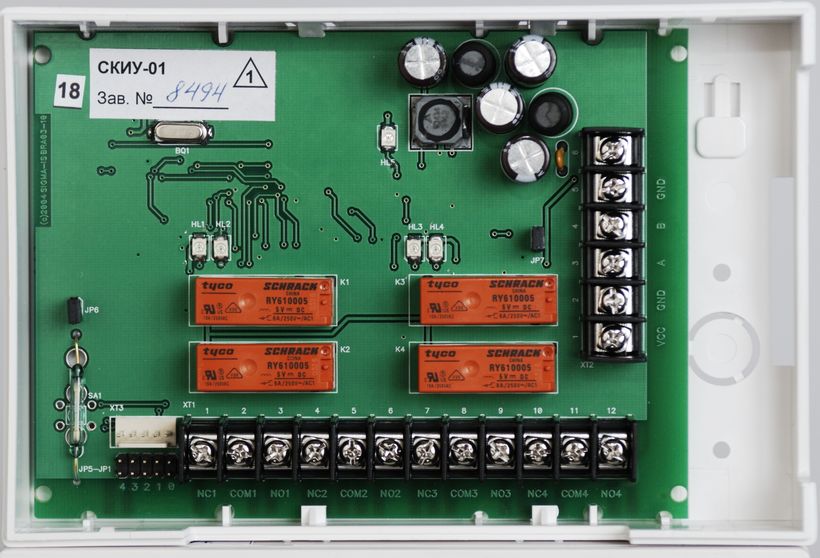

СКИУ-01 исп. IP65 (и модификации К, Т)Герметичный корпус; «К» — расширенный температурный диапазон, «Т» — усиленная механическая стойкость.

Число выходов управления	4, тип контактов реле — переключающий
Питание	10,5…28 В постоянного тока
Ток потребления	не более 90 мА (реле выключены), не более 300 мА (все 4 реле включены)
Коммутируемое напряжение реле	до 125 В постоянного тока или 250 В переменного тока при токе до 2 А
Интерфейс с БЦП	RS-485, до 1200 м, 9600/19200 бит/с
Габариты	193×143×55 мм
Масса	не более 0,30 кг
Температура работы	от -40 до +50 °C (исп. IP65), от -50 до +50 °C (модификация К)
Влажность	до 90% при +40 °C без конденсации

Как это работает и подключается

СКИУ принимает управляющие сигналы от БЦП по RS-485 и переключает 4 реле; работает с ППКОПУ «Р-08» и ППКОП «Р-060» в составе ИСБ «Индигирка».
Модификации «К» и «Т» (по требованию заказчика, только в корпусе IP65) — расширенный температурный диапазон (-50…+50 °C) и усиленная механическая стойкость соответственно; по остальным характеристикам совпадают с исп. IP65.

Монтаж

Выбирать исполнение по условиям монтажа: IP20 для помещений (+5…+40 °C), IP65 для влажных/уличных зон (-40…+50 °C), модификацию К — для расширенного диапазона температур до -50 °C.

Примеры

Управление 4 исполнительными устройствами с одного БЦП

Реле СКИУ-01 переключают питание насосов, клапанов или световых табло по команде БЦП «Р-08»/«Р-060».

Частые вопросы

Сколько исполнительных устройств можно подключить к одному СКИУ-01?

4 — по числу релейных выходов с переключающими контактами.

Чем отличаются модификации К и Т?

К — расширенный температурный диапазон (-50…+50 °C, климатическое исполнение ОХЛ), Т — усиленная стойкость к механическим воздействиям (исполнение М25); обе выпускаются только в корпусе IP65 и по остальным характеристикам совпадают с обычным исп. IP65.

Нюансы и грабли

СКИУ-01 не контролирует состояние цепей исполнительных устройств (КЗ/обрыв) и не сообщает о неисправности питания — это появилось только в более новой линейке СКИУ исп.П (СКИУ-01П/02П), не путать возможности этих устройств.
У модификаций К и Т корпус только IP65 — они не выпускаются в исполнении IP20.

Документация

Сигма-ИС (ООО «Викинг») — Сетевой контроллер исполнительных устройств СКИУ-01, Руководство по эксплуатации НЛВТ.425533.108 РЭ, редакция 8
