СКИУ-02 — сетевой контроллер 4 релейных выходов с контролем цепей

Принимает команды БЦП «Р-08» и включает 4 релейных выхода с контролем цепей («Разомкнуто», «КЗ», «Обрыв») для световых табло, сирен и другой автоматики ОПС.

Сетевой контроллер исполнительных устройств СКИУ-02

Модели семейства

СКИУ-02 IP20Пластиковый корпус.

Реле	4; максимальное коммутируемое напряжение постоянного тока 28 В, максимальный ток 2 А на реле, суммарный ток нагрузки 4 реле — до 8 А
Питание	постоянный ток 10…28 В
Ток потребления	не более 90 мА в дежурном режиме, не более 300 мА при включённых 4 реле
Контроль цепи управления	максимальный ток контроля 5 мА; «Разомкнуто» — 10 кОм ±5 % (с выносным резистором), «КЗ» — не более 3 кОм, «Обрыв» — не менее 30 кОм
Связь с БЦП	RS-485, длина линии до 1200 м (с БРЛ-03 — больше), скорость 9600/19200 бит/с
Контроль питания	сигнал «Неисправность» при снижении питания менее 9 В
Передача в БЦП	сообщение — не более 10 с
Температура/влажность	-10…+50 °C, влажность 0…90 %
Габариты/масса	165×110×35 мм, 0,27 кг

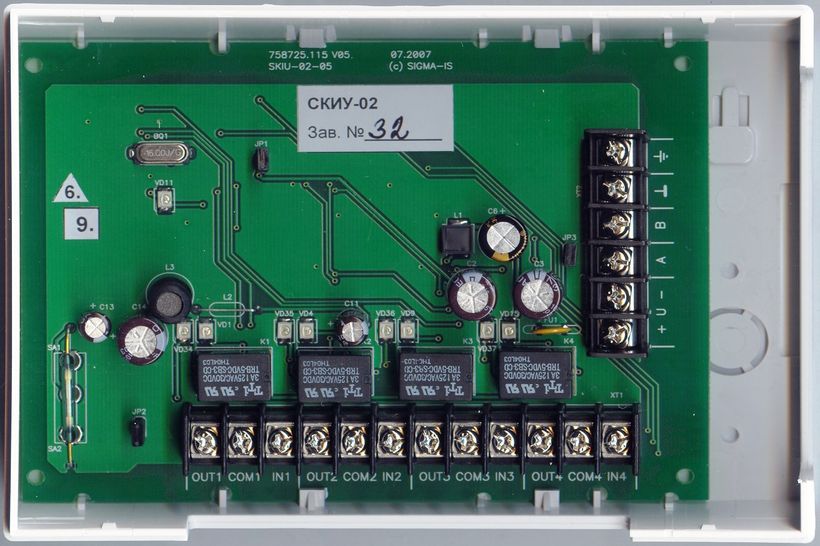

СКИУ-02 IP65Герметичный корпус.

Температура/влажность	-40…+50 °C, влажность 0…95 %
Габариты	191×143×55 мм

Как это работает и подключается

Принимает управляющие сигналы от БЦП прибора «Р-08» и включает 4 релейных выхода (переключение контактов).
Контролирует состояние цепей релейных выходов: «Разомкнуто», «Короткое замыкание», «Обрыв» — и передаёт сообщения в БЦП.
Контролирует напряжение питания и при снижении выдаёт в БЦП сигнал «Неисправность питания».

Монтаж

В качестве блока питания рекомендуется ИБП-1200/2400, ИБП-1224, ИБП-12/24 или источник с не худшими характеристиками.

Примеры

Управление сиреной и табло

К релейным выходам СКИУ-02 подключаются световые табло, сирены и другие устройства охранно-пожарной автоматики с контролем цепи.

Частые вопросы

Сколько релейных выходов у СКИУ-02?

4, с контролем состояния цепи каждого выхода.

Нюансы и грабли

Максимальный ток контроля цепи управления — 5 мА, а пороги «Разомкнуто»/«КЗ»/«Обрыв» заданы по сопротивлению цепи (с выносным резистором) — при подборе резистора конца линии ориентироваться на эти значения.
Для увеличения длины линии связи с БЦП (более 1200 м) нужен блок ретранслятора БРЛ-03.

Документация

Сигма-ИС — СКИУ-02, сетевой контроллер исполнительных устройств, РЭ НЛВТ.425533.110РЭ, ред. 7
