Сигма-ИС · сетевые контроллеры исполнительных устройств

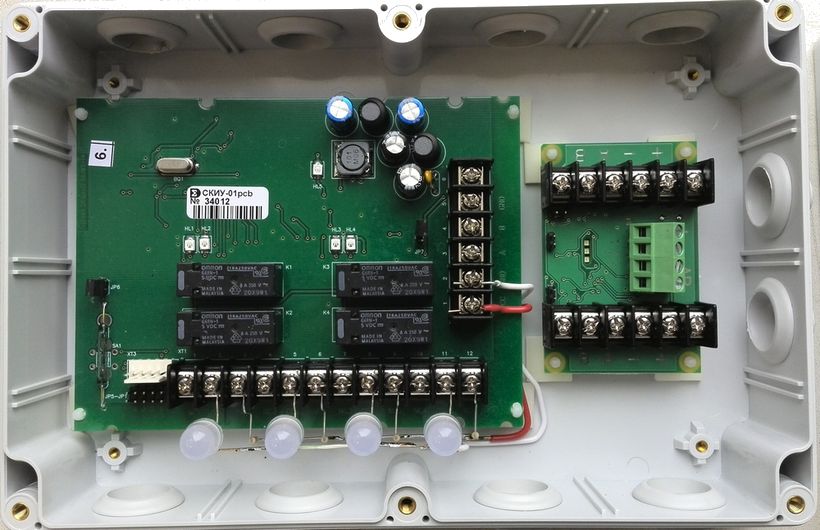

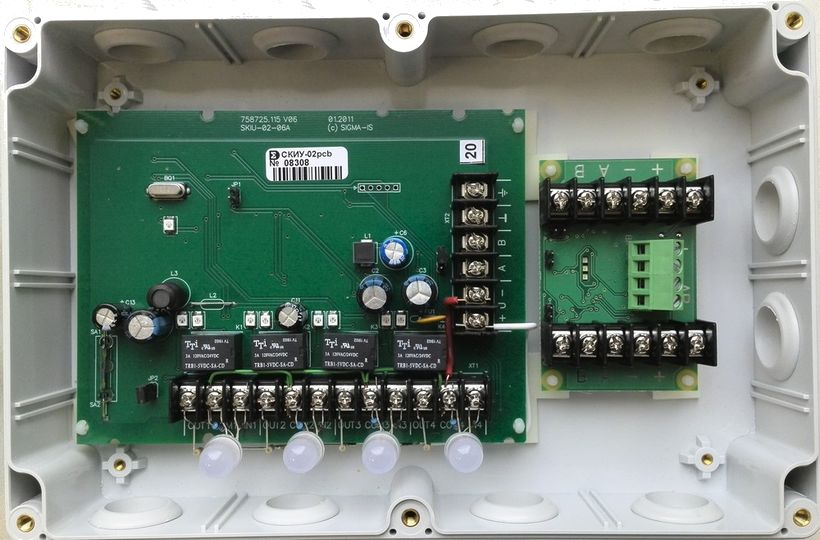

СКИУ-01 П, СКИУ-02 П — сетевые контроллеры исполнительных устройств с резервированием линии и питания
Линейка контроллеров на 4 реле для БЦП «Р-08»: два ввода питания, кольцевое или дублированное RS-485 против единичной неисправности (СП484.1311500.2020). СКИУ-02 П следит за нагрузкой.
Модели семейства
| Число выходов управления | 4, тип контактов реле — переключающий |
| Питание | 10,5…28 В постоянного тока, два независимых ввода (например, два ИБП-2400 с отличием номинала не более 5%) |
| Ток потребления | не более 90 мА (реле выключены), не более 300 мА (все 4 реле включены) |
| Максимальный ток нагрузки всех 4 реле | не более 3 А (от внутреннего источника постоянного тока) |
| Коммутируемое напряжение реле | до 125 В постоянного тока или 250 В переменного тока при токе до 2 А |
| Интерфейс с БЦП | RS-485, до 1200 м, 9600/19200 бит/с; кольцо или две параллельные линии |
| Габариты | 232×166×55 мм |
| Масса | не более 0,40 кг |
| Степень защиты | IP54 |
| Температура работы | от -10 до +50 °C |
| Влажность | до 93% при +40 °C без конденсации |
| Число выходов управления | 4 релейных выхода с контролем состояния цепей управления |
| Контроль цепи нагрузки | «Разомкнуто», «Короткое замыкание» (≤3 кОм), «Обрыв» (≥30 кОм) — сообщения в БЦП |
| Контроль питания | сигнал «Неисправность питания» при снижении напряжения ниже 9 В, передача в БЦП не более чем за 10 с |
| Питание | 10…28 В постоянного тока, два независимых ввода (например, два ИБП-2400 с отличием номинала не более 5%) |
| Максимальный ток нагрузки всех 4 реле | не более 3 А от внутреннего источника (для нагрузки больше — дополнительный источник питания) |
| Интерфейс с БЦП | RS-485, до 1200 м (с БРЛ-03 — больше), 9600/19200 бит/с; кольцо или две параллельные линии |
| Габариты | 232×166×55 мм |
| Масса | не более 0,4 кг |
| Степень защиты | IP54 |
| Температура работы | от -50 до +50 °C |
| Влажность | 0…93% при +40 °C без конденсации |
Как это работает и подключается
- Оба контроллера принимают управляющие сигналы от БЦП «Р-08» (исп.2,3,5,6) по RS-485 и переключают контакты 4 реле для управления исполнительными устройствами.
- СКИУ-02 П дополнительно контролирует состояние цепей каждого релейного выхода (по сопротивлению нагрузки определяет «Разомкнуто», «КЗ» или «Обрыв») и следит за напряжением собственного питания.
- Установка допускается в монтажный шкаф типа ЩМП или аналогичный.
Монтаж
- Для питания используются два независимых ввода — например, два источника типа ИБП-2400 с разницей номинального напряжения не более 5%.
- Подключение линии RS-485 к БЦП — двумя параллельными линиями или кольцом; режим и оконечные резисторы задаются джамперами JP1, JP2, JP3 на плате (или на БРЛ-04 в некоторых исполнениях).
- Для нагрузки реле больше 3 А (от внутреннего источника) нужен дополнительный внешний источник питания.
- Для увеличения длины линии связи с БЦП свыше 1200 м у СКИУ-02 П можно применить БРЛ-03.
Примеры
СКИУ-02 П видит обрыв или короткое замыкание в цепи сирены (сопротивление цепи вне диапазона 3–30 кОм) и сообщает об этом в БЦП, а не просто включает/выключает реле.
Оба контроллера можно подключить в кольцо RS-485 (джампер JP2) с оконечными резисторами (JP1, JP3), что защищает от обрыва одного участка линии.
Частые вопросы
Чем СКИУ-02 П отличается от СКИУ-01 П?
СКИУ-02 П дополнительно контролирует состояние цепей нагрузки на каждом релейном выходе (обрыв/КЗ/разомкнуто) и сообщает о неисправности питания в БЦП; у СКИУ-01 П этого контроля нет. Корпус, питание и интерфейс с БЦП у обеих моделей одинаковые.
Можно ли использовать СКИУ-01/02 П взамен старого СКИУ-01 (без исп.П)?
Физически это другой, более крупный корпус (232×166×55 мм) с двумя вводами питания — при замене нужно предусмотреть другое место установки и разводку под резервное питание.
Нюансы и грабли
- Название «СКИУ-01» встречается и у другой, физически иной линейки контроллеров (без исп.П, другой корпус) — при заказе и обслуживании уточнять полное обозначение с «исп.П», а не только «СКИУ-01».
- Контроль обрыва/КЗ цепи нагрузки есть только у СКИУ-02 П — если в проекте нужен именно этот контроль (например, для световых табло и сирен по требованиям пожарной автоматики), СКИУ-01 П не подойдёт.
- Максимальный ток нагрузки всех 4 реле от внутреннего источника — не более 3 А суммарно (не на каждое реле отдельно).
Документация
- Сигма-ИС (ООО «Викинг») — Сетевой контроллер исполнительных устройств СКИУ-01 исп.П, Руководство по эксплуатации НЛВТ.425533.108-03 РЭ, редакция 1
- Сигма-ИС (ООО «Викинг») — Сетевой контроллер исполнительных устройств СКИУ-02 исп.П, Руководство по эксплуатации НЛВТ.425533.110-03 РЭ, редакция 1
